NSD MRE-G SP062 Series User Manual

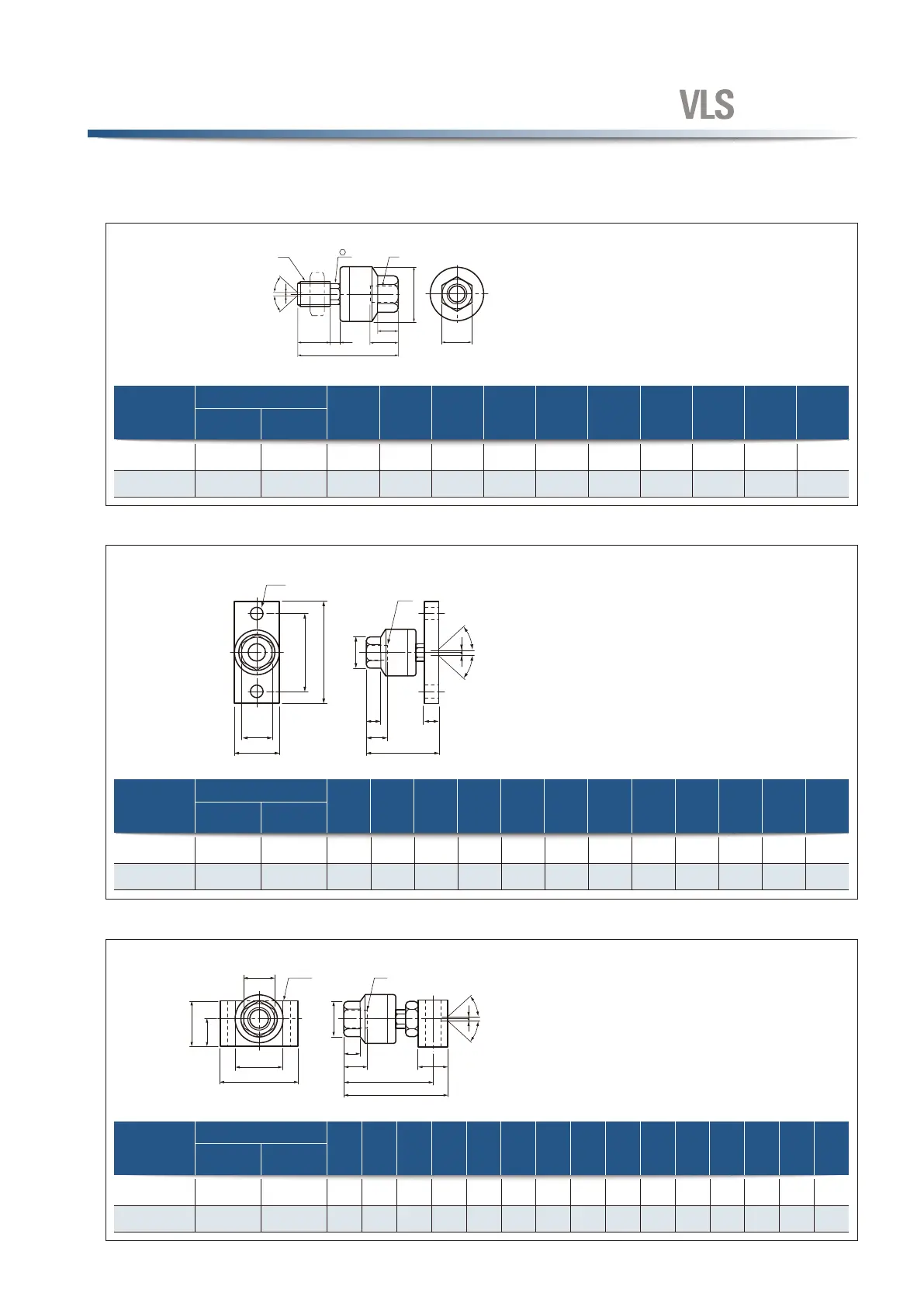

Handling and Mounting Precaution
取り扱いと取り付け注意事項
８
P： 最大ねじ込み深さ
U： 許容偏芯量
R： 揺動角度
Maximum screw-in depth
Permissible eccentricity amount
Oscillating resistance
①JAタイプ
JA type
F
B
A
P
H
G
E
U
R
R
U
φD
M
M
E
B
H
A
P L
G
K
φD
C
T
MN-J
U
R
R
U
B A
H
P
G T
φD
L
C
M
2-J
U
R
R
U
3）フローティングジョイント寸法表
Floating joint dimensions
M
呼び径
Nominal dia.
8
12
ピッチ
Pitch
1.25
1.75
A
44
60
B
17.5
20
D
21
31
E
4.5
6
F
7
11
G
7
11
H
13
22
P
8
13
U
0.5
0.75
R
5°
5°
形式
Model
JA20-8-125
JA40-12-175
P： 最大ねじ込み深さ
U： 許容偏芯量
R： 揺動角度
Maximum screw-in depth
Permissible eccentricity amount
Oscillating resistance
②JAＦタイプ
JAF type
M
呼び径
Nominal dia.
8
12
ピッチ
Pitch
1.25
1.75
A
32.5
49
B
19
32
L
48
70
C
36
52
D
21
31
T
6
9
J
6.6
9
G
7
11
H
13
22
P
8
13
U
0.5
0.75
R
5°
5°
形式
Model
JAF20-8-125
JAF40-12-175
P： 最大ねじ込み深さ
U： 許容偏芯量
R： 揺動角度
Maximum screw-in depth
Permissible eccentricity amount
Oscillating resistance
③JAＬタイプ
JAL type
M
呼び径
Nominal dia.
8
12
ピッチ
Pitch
1.25
1.75
A
44
67
B
30
52
C
11.5
17.5
D
21
31
K
38
57.5
E
18
30
L
12
19
T
19
30
J
6.6
11
N
2
2
G
7
11
P
8
13
U
0.5
0.75
H
13
22
R
5°
5°
形式
Model
JAL20-8-125
JAL40-12-175
(Units: mm)
(Units: mm)
(Units: mm)
単位：ｍｍ
単位：ｍｍ
単位：ｍｍ
