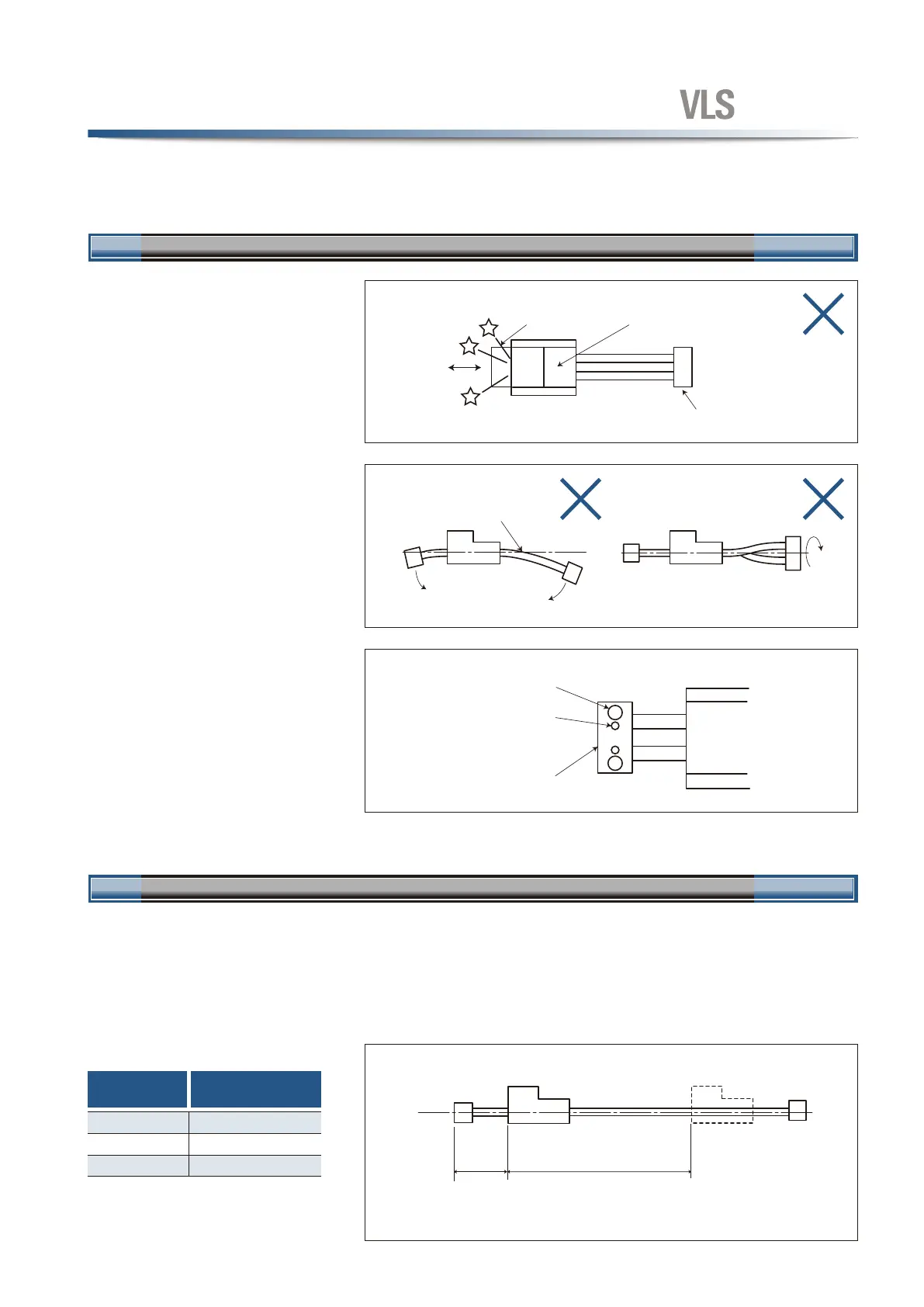

Handling and Mounting Precaution
取り扱いと取り付け注意事項
５
1）本体
ヘッドを衝突させないでください。また、検出器
を落下させたり、過度な衝撃を加えないように
注意してください。
Avoid a situation where the rod anchor blocks
impact against head.
ABSOCODER unit
2）センサロッド
センサロッドを曲げたり、ねじったりしないで
ください。
Avoid bending or twisting the sensor rod.
Sensor rod
3）本体の固定方法
ロッド固定台のボルト・スプリングピンは、絶対
に外したり緩めたりしないでください。
Never remove or loosen the bolts and spring
pins at the rod anchor block.
直線型アブソコーダは、センサ原点より最大検出
ストロークの範囲内で使用してください。最大検出
ストロークは、検出器形式により異なります。検出器
外形図［3-22］,［3-23］を参照ください。
Please use linear-type ABSOCODER within the
limits of the maximum detection stroke from the
origin point. The maximum detection stroke
changes with sensor model. Please refer to a
sensor dimensions [3-22] and [3-23].
Anchor method
ロッド固定台
Rod anchor block
ロッド固定台
Rod anchor block
ヘッド
Head
ロッド
Rod
ボルト
Bolt
スプリングピン
Spring pin
ロッド固定台
Rod anchor block
最大検出ストローク
MAX. detection stroke
センサ原点
Origin point
a
取り扱い
1
Handling
使用範囲
2
Operation range
２．直線型アブソコーダ＜アブソリュート2ロッドタイプ＞（VLS-□PW）
Linear-type ABSOCODER <Absolute&dual-rod type>
センサ原点形式
Model Origin point
(ａ) mm
VLS-256PWB
VLS-512PWB
VLS-1024PW
25±1
23±1
66±2
