Handling and Mounting Precaution
取り扱いと取り付け注意事項
１７
Sensor check list
適用センサ
Applicable ABSOCODER sensor
センサチェックリスト
VRE-16TS062

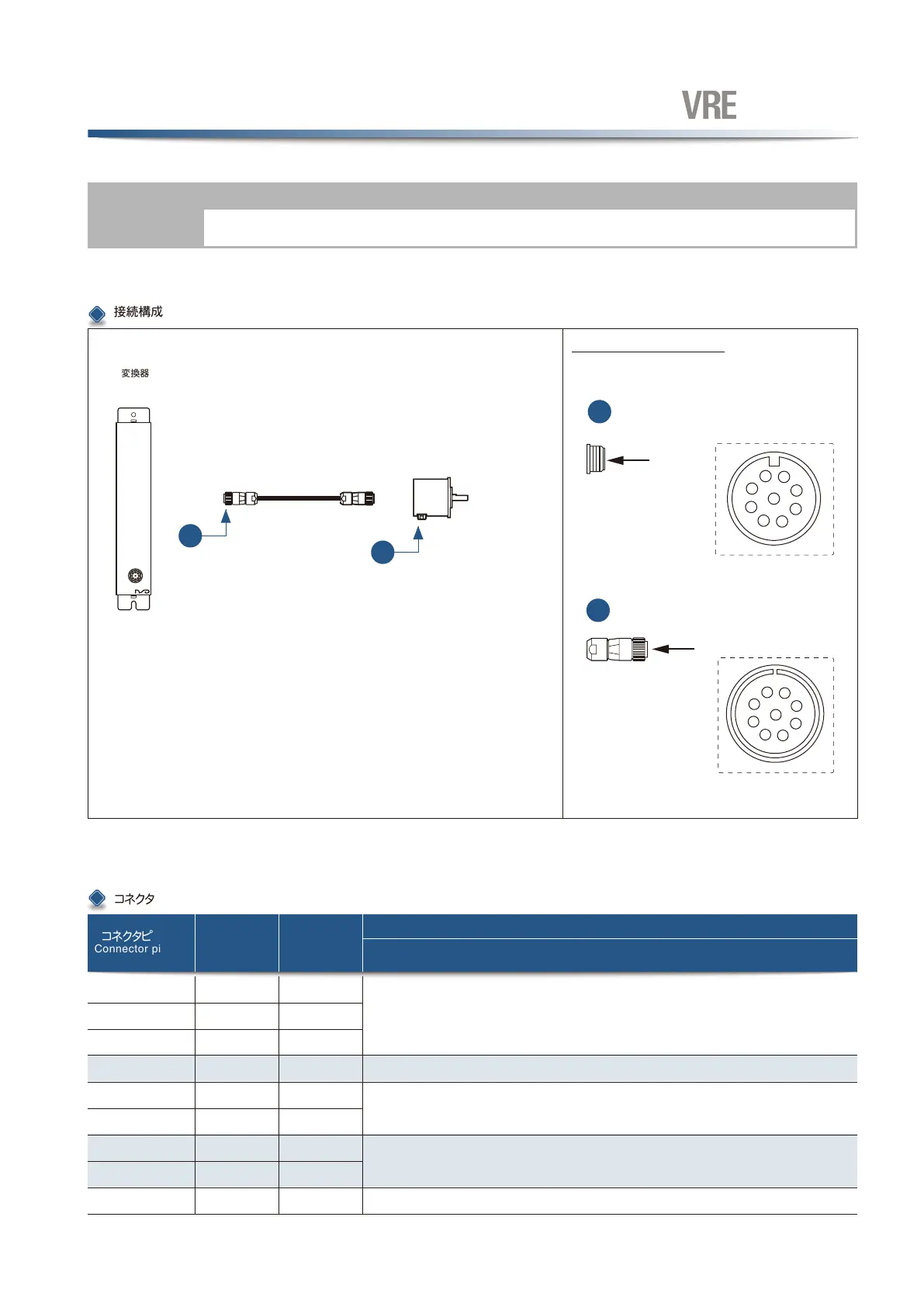

接続構成 Connection configuration
コネクタピン配列と巻線抵抗基準値（25℃にて） Connector pin arrangement and standard coil resistance value (at 25℃)
R04-PB9M
R04-R9MA
VRE-16TS062
変換器
Converter
ケーブル
Cable
センサ
Sensor
矢視図
Diagram
矢視図
Diagram
コネクタとピン配列
Connector & pin arrangement
各検出器の巻線抵抗基準値（Ω） Standard coil resistance(Ω)
コネクタピンNo.
Connector pin No.
1
2
3
4
5
6
7
8
9
信号名
Signal name
U
V
W
ー
OUT1+
OUT1-
OUT2+
OUT2-
シールド
電線色
Wire color
茶
赤
橙
ー
緑
青
紫
灰
シールド
115～135
ー
18～28
25～35
ー
VRE-16TS062
Brown
Red
Orange
Green
Blue
Violet
Gray
Shield
C
C
A
A
Shield
SENSOR
1
5
8
4
7
3
6
2
9
1
5
8
4
7
3
6
2
9
