PIE1009 – indice A 2/60
Guide d’utilisation
1. Composition du produit
− piège photographique − sangle de fixation
− câble USB − guide d’utilisation

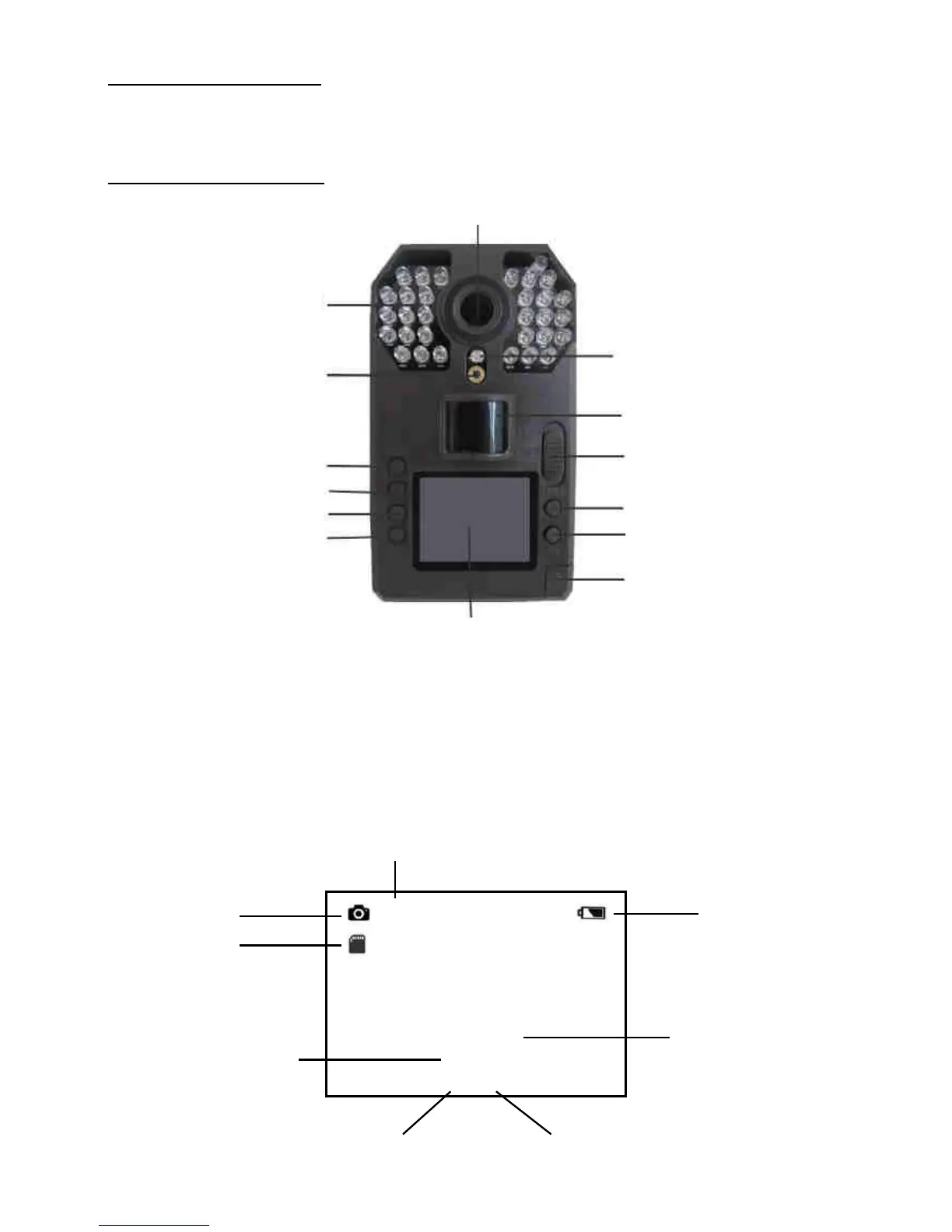

2. Présentation du produit
Le piège photographique dispose des connections suivantes afin d’être raccordé à des appareils
externes : port USB, port pour carte SD et port pour alimentation externe.
L’interface de contrôle à six touches sert principalement en mode TEST, pour sélectionner les
fonctions et paramètres opérationnels. Comme indiqué sur le schéma ci-dessus, ces touches
sont : HAUT, BAS, GAUCHE, DROITE, OK et MENU.
Quand le sélecteur est glissé en position TEST, les réglages actuels sont visibles sur l’écran LCD.
Objectif
Capteur de luminosité
Capteur infrarouge passif (PIR)
Sélecteur 3 positions
MENU
OK
Bouton pour éjecter le
compartiment à piles
Ecran LCD
Flash LED infrarouge
Pointeur laser
HAUT
BAS
GAUCHE
DROITE
Mode photo
Carte SD
Résolution
Niveau de pile
Date
Heure :
heure:minute:seconde
Nombre d’images Espace disponible
2015/07/27
00:00:00
00001/03256
5 M
