1 – Capteur de luminosité (jour/nuit)
12 – Bouton de navigation 
2 – Témoin lumineux capteurs PIR latéraux
13 – Ecran LCD
3 – Témoin lumineux de mise en marche
14 – Bouton OK
4 – Témoin lumineux capteur PIR central
15 – Bouton de navigation 
5 – Objectif
16 – Sélecteur 3 positions :
ON (Marche) / SETUP (Réglages) / OFF (Arrêt)
6 – LED infrarouges
17 – Bouton d’ouverture du compartiment de
piles
7 – LED infrarouges
18 – Port pour alimentation externe (DC)
8 – Capteur infrarouge passif (PIR) central
19 – Sortie TV (AV)
9 – Capteur infrarouge passif (PIR) latéral
gauche
20 – Port USB
10 – Capteur infrarouge passif (PIR) latéral
droit

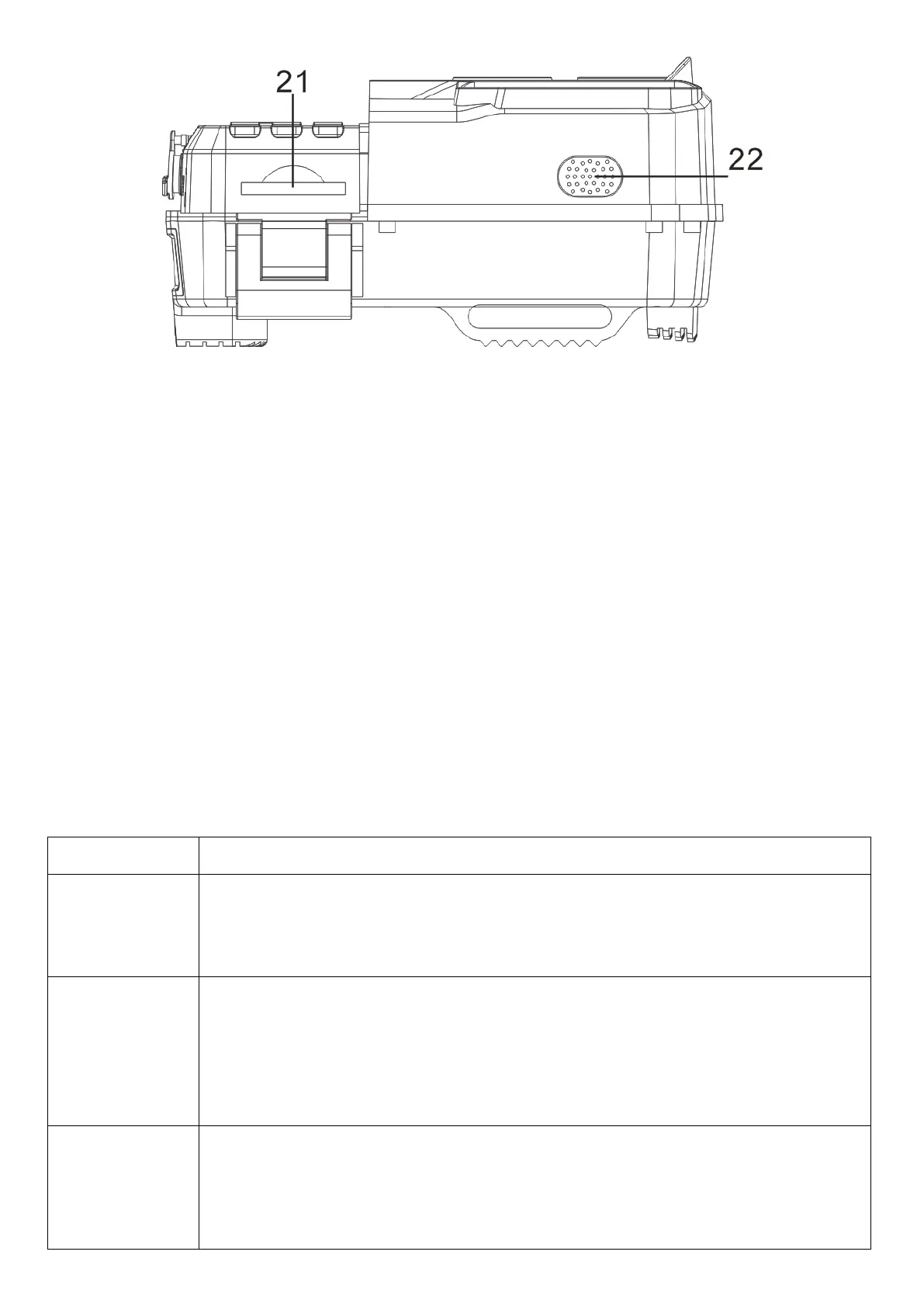

21 – Emplacement de la carte SD
11 – Bouton MODE
22 – Haut-parleur
Boutons
Fonctions
Sélecteur 3
positions
- ON : mise en marche
- SETUP : réglage des différents paramètres
- OFF : mise à l’arrêt
Bouton MODE
- Des appuis courts sur le bouton MODE permettent de passer de
« Prendre une photo » à « Démarrer une vidéo » puis « Lire les
photos/vidéo (playback) » et enfin « Menu des réglages ».
- Dans le menu des réglages, un appui court sur le bouton MODE
permet de revenir en arrière.
Bouton 
- Dans le menu des réglages, le bouton  vous permet de vous
déplacer vers le haut.
- Dans le réglage de l’heure et de la date ainsi que du mot de passe, le
bouton  vous permet d’aller vers les chiffres supérieurs.
