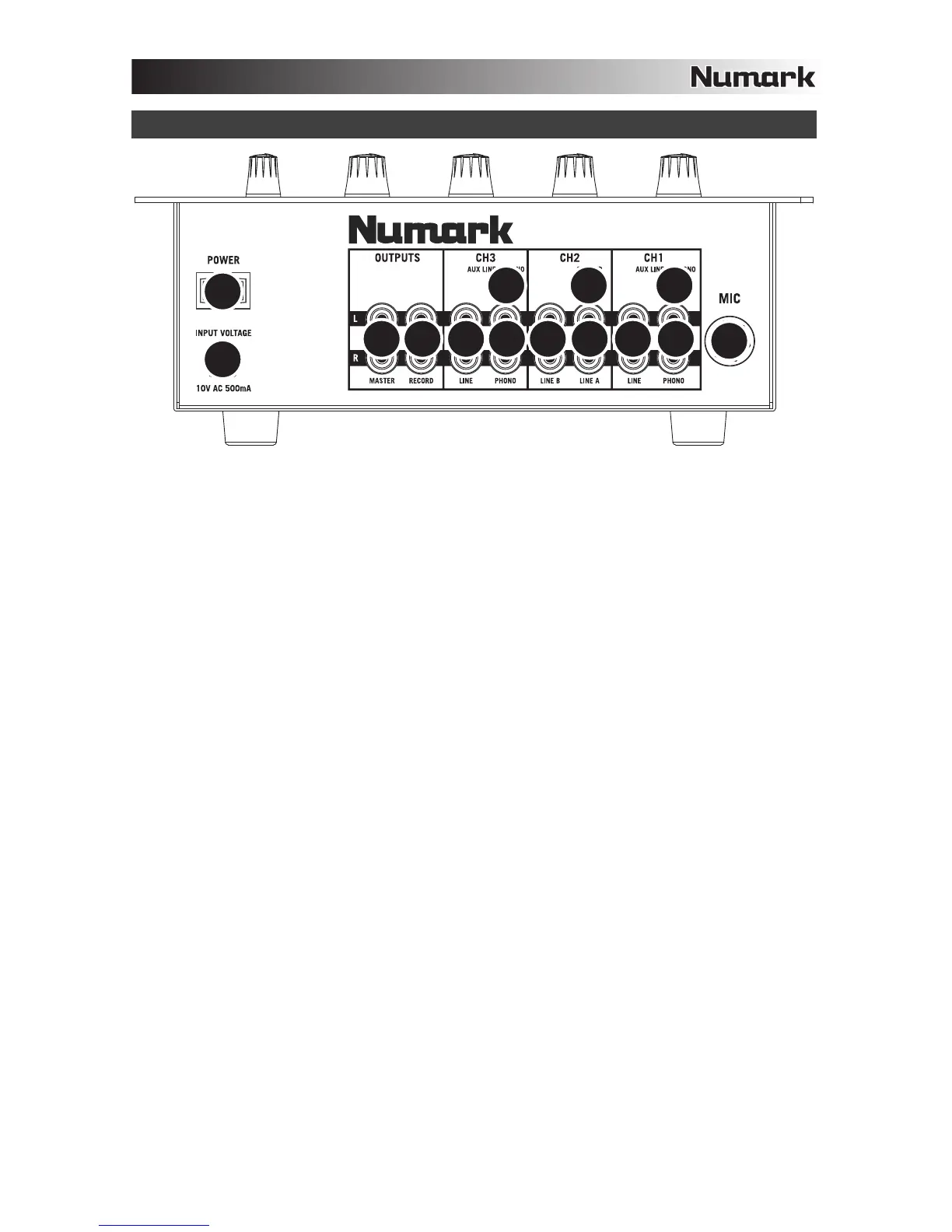

ÜBERSICHT ÜBER DIE RÜCKSEITE
3
1
2
4 6 5 6 6 6 5
9
77 8
1.
AC IN – Verwenden Sie das beiliegende Netzteil, um den Mixer mit einer Steckdose zu verbinden. Verbinden
Sie, während das Gerät ausgeschaltet ist, das Netzteil zuerst mit dem Mixer und stellen Sie erst dann die
Verbindung zur Steckdose her.
Hinweis: Dieser Mixer funktioniert ausschließlich mit dem mitgelieferten Netzteil. Die Verwendung eines
falschen Netzteils führt zu Beschädigungen am Gerät.
2. POWER SCHALTER – Mit diesem Schalter können Sie den Mixer einschalten, nachdem alle
Kabelverbindungen vorgenommen wurden. So vermeiden Sie Beschädigungen an Ihren Geräten. Schalten Sie
den Mixer vor den Verstärkern ein und schalten Sie Ihre Verstärker aus, bevor Sie den Mixer ausschalten.
3. MASTER AUSGANG (RCA) – Verbinden Sie diesen Ausgang mit einem PA System, Aktivmonitoren oder
einer HiFi Anlage. Die Lautstärke dieses Ausgangs wird mit dem MASTER Regler auf der Mixer Vorderseite
geregelt.
4. RECORD AUSGANG (RCA) – Verwenden Sie ein normales RCA Kabel, um diesen Record Ausgang mit
einem Aufnahmegerät, wie einem CD Brenner oder einem Tape Deck zu verbinden. Die Lautstärke dieses
Ausgangs wird durch die Pre-Master Pegel bestimmt.
5. LINE | PHONO EINGÄNGE (RCA) – Schließen Sie an diese Eingänge Ihre Audioquellen an. An diese
Eingänge können Sie Geräte mit Linepegel und Phonopegel anschließen. (Siehe Abschnitt 7.)
6. LINE EINGÄNGE (RCA) – Schließen Sie hier Geräte mit Linepegelsignalen, wie CD Player, Sampler oder
Audio Interfaces, an.
7. LINE | PHONO SCHALTER – Abhängig davon, welches Gerät Sie an die LINE | PHONO EINGÄNGE
angeschlossen haben, müssen Sie diesen Schalter in die richtige Position setzen. Falls Sie Turntables mit
Phonopegel anschließen, bringen Sie diesen Schalter in die „PHONO” Position, um das Phono Signal
zusätzlich zu verstärken, Bei der Verwendung eines Gerätes mit Linepegel, wie einem CD Player, wählen Sie
die „AUX LINE” Position.
8. GROUNDING TERMINAL – Bei der Verwendung von Phono Pegel Turntables mit einem Massekabel müssen
Sie dieses an diese Erdungspins anschließen. Sollten Sie ein tiefes Brummen oder andere Klangstörungen
hören, sind Ihre Turntables möglicherweise nicht geerdet.
Hinweis: Bei einigen Turntables ist die Masseverbindung in die Chinch (RCA) Verbindung integriert – bei
diesen Geräten benötigen Sie dann keine zusätzliche Masseverbindung.
9. MIC EINGANG – Verbinden Sie Ihr Mikrofon mit einem 6,3 mm Klinkenkabel mit diesem Eingang. Die Regler
für das Mikrofon befinden sich auf der Oberseite des Mixers.
