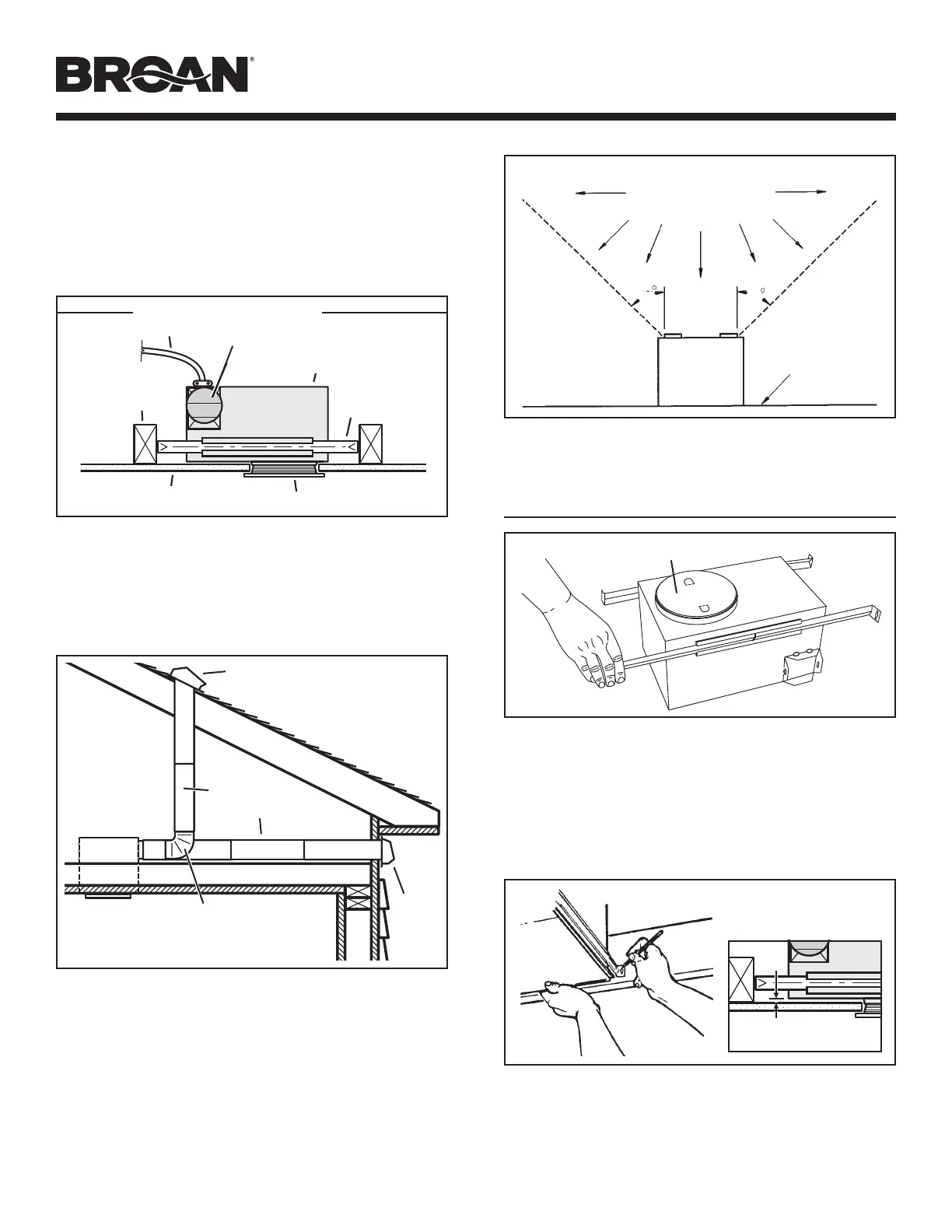

Page 6
MODEL 744
Dos de las maneras más comunes de conectar
conductos a la unidad.
TAPA DE TECHO **
CONDUCTO REDONDO
DE 4 pulg.
**
CODO
REDONDO DE
4 pulg.
**
TAPA
DE
PARED
**
A la persona que realiza la
instalación: Deje este manual
con el dueño de la casa.
HOUSING
MOUNTING
BRACKET
CEILING
JOIST
POWER
CABLE
TRIM RING / BAFFLE
FINISHED CEILING
4" ROUND
DAMPER/DUCT
CONNECTOR
PLANIFICACIÓN DE LA
INSTALACIÓN
Esta unidad se puede instalar en cualquier lugar entre las
vigas del cielo raso usando los soportes de montaje que se
proporcionan.
* Instale en un techo plano solamente.
Instalación típica
El ventilador funcionará con más eficacia y menos ruido si se
ubica en un sitio donde requiera el tramo de conductos más
corto posible y un mínimo número de codos.
Alimente la unidad con el voltaje de línea y el cable eléctrico
apropiados.
** Se compran por separado
INSTALACIÓN
2. Marque el sitio de montaje.
Coloque la unidad entre las vigas y extienda los soportes de
montaje. IMPORTANTE: Los soportes de la posición tan allí
serán un 3,2 mm (1/8 po) abra entre el fondo de la cubierta
y el material del techo. Marque la parte superior de la ranura
tipo bocallave en los cuatro soportes de montaje.
ÁREA DE COCINA
No instale el equipo
sobre o dentro de esta
área.
Equipo de
cocina
Piso
45
45
No se debe instalar la unidad sobre el área de cocina mostrada
ni dentro de ella.
No instale el equipo en un área de cocina.
Página
MODELO
CUBIERTA
SOPORTE DE
MONTAJE
VIGA DEL
CIELO RASO
CABLE
ELÉCTRICO
ANILLO/DEFLECTOR
CIELO RASO ACABADO
*
CONECTOR DEL REGULADOR
DE TIRO/CONDUCTO
REDONDO DE 4 pulg.
1/8" GAP
BOQUETE DE
3,2 mm (1/8” po)
1. Instale los soportes de montaje.
Inserte los soportes de montaje ajustables en los canales del
soporte de la cubierta.
Doble las lenguetas en el protector de cartón y inserte el protector
en abrirse en la cubierta.
NOTA: El protector de cartón protege el interior de la cubierta
contra el rocío de yeso y el polvo de la construcción. No lo quite
sino hasta que la construcción esté completa.
PROTECTOR DE CARTÓN
