NuTone 744LEDNT - Page 11

Pagína 11
MODELO 744LEDNT
CONEXIÓN DEL
CABLE ELÉCTRICO
HORIZONTAL
CONEXIÓN
DEL CABLE
ELÉCTRICO
VERTICAL
PLACA DE CABLEADO
BLANCO
ABLANCO
AZUL
(VENTILADOR)
ANEGRO
PARTE SUPERIOR/
PARTE POSTERIOR
DE LA CUBIERTA
CABLE ELÉCTRICO
DE TRES HILOS
YCONEXIÓN
A TIERRA
TIERRA A PLACA
DE CABLEADO
Ventilador controlado mediante un interruptor de
encendido/apagado separado, control de velocidad
o temporizador.
Lámpara controlada mediante un interruptor de
encendido/apagado separado.
6. Elija la dirección del cable eléctrico.
Quite la placa de cableado. Una vez reinstalada, la placa de cableado
permite al cable eléctrico entrar a la unidad en sentido horizontal
overtical.
7. Conecte el cableado.
El cableado de la unidad puede hacerse desde afuera de la cubierta,
tal como se muestra. Realice el cableado con conectores aprobados
por UL y en cumplimiento de los códigos locales.
Ventilador y lámpara controlados mediante un
interruptor único de encendido/apagado
ROJO (LÁMPARA)
A ROJO
PLACA DE CABLEADO
BLANCO
ABLANCO
AZUL Y NEGRO
ANEGRO
PARTE
SUPERIOR/PARTE
POSTERIOR DE
LACUBIERTA
CABLE ELÉCTRICO
DEDOS HILOS
YCONEXIÓN
A TIERRA
TIERRA A PLACA
DE CABLEADO

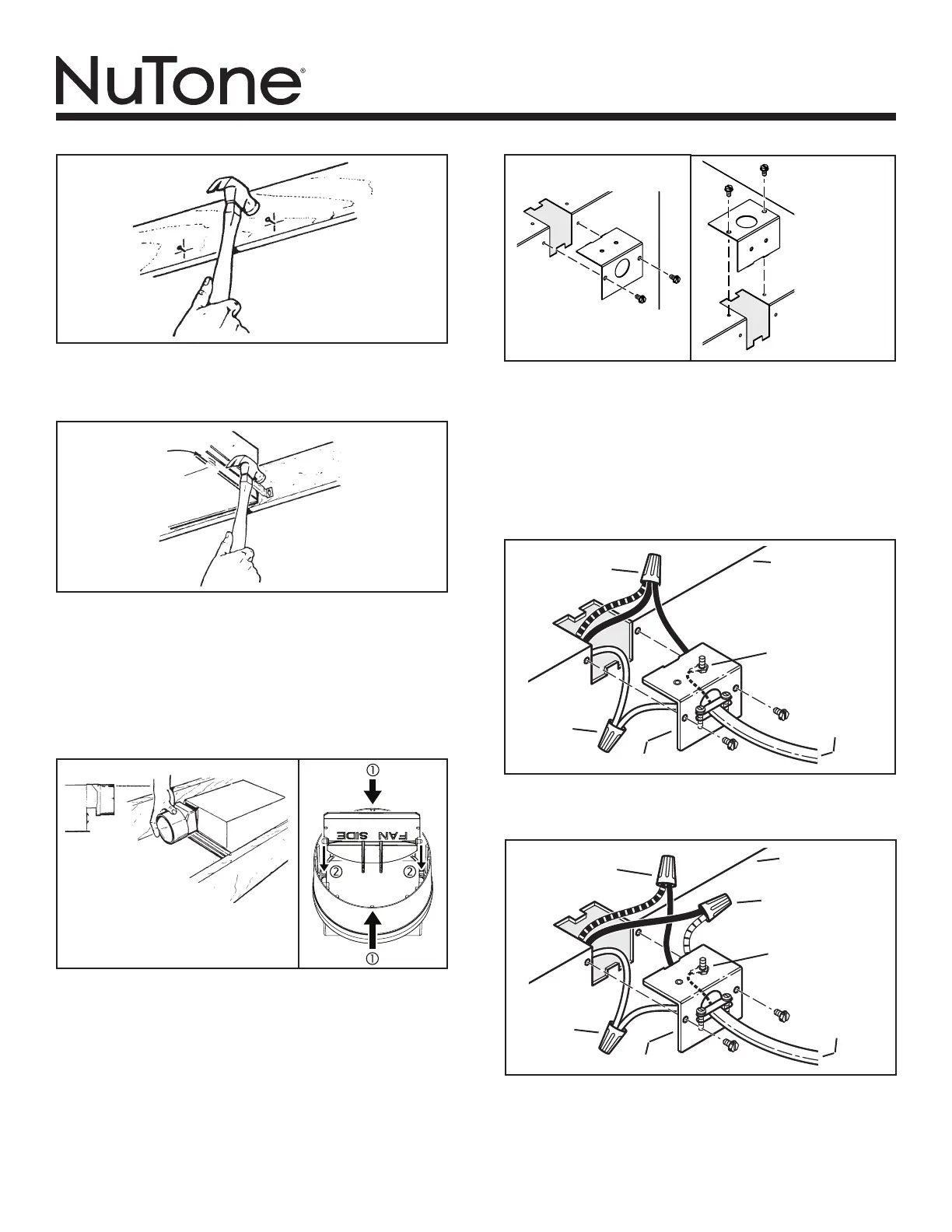

3. Martille los clavos.
Quite temporalmente la unidad y clave parcialmente los clavos
en las vigas en los cuatro lugares marcados.
4. Cuelgue la unidad y asegúrela.
Cuelgue la unidad en los clavos. Compruebe para cerciorarse de
que haya un 3,2 mm (1/8 po) abra entre el fondo de la cubierta y
el material del techo. Clave los clavos firmemente. Para centros
de vigas anchas: Se puede usar un tornillo autorroscante #8 x
3/8 para unir entre sí los soportes extendidos y crear un montaje
rígido. Para lograr un montaje silencioso, doble los canales del
soporte ajustadamente alrededor de los soportes de montaje.
AL RAS
5. Acople el conectador del regulador de tiro/
conducto.
Conecte a presión el conector del regulador de tiro/conducto en
la cubierta. Asegúrese de que las lengüetas del conector queden
fijas en las ranuras de la cubierta. (La parte superior del conector
del regulador de tiro/conducto quedará al ras con la parte superior
de la cubierta.) Instale los conductos.
NOTA: Asegúrese de que la tapa del regulador de tiro esté
colocada dentro del conector del conducto. Si no lo está:

Comprima la parte superior e inferior del conector para

volver a colocar la tapa en su lugar.
