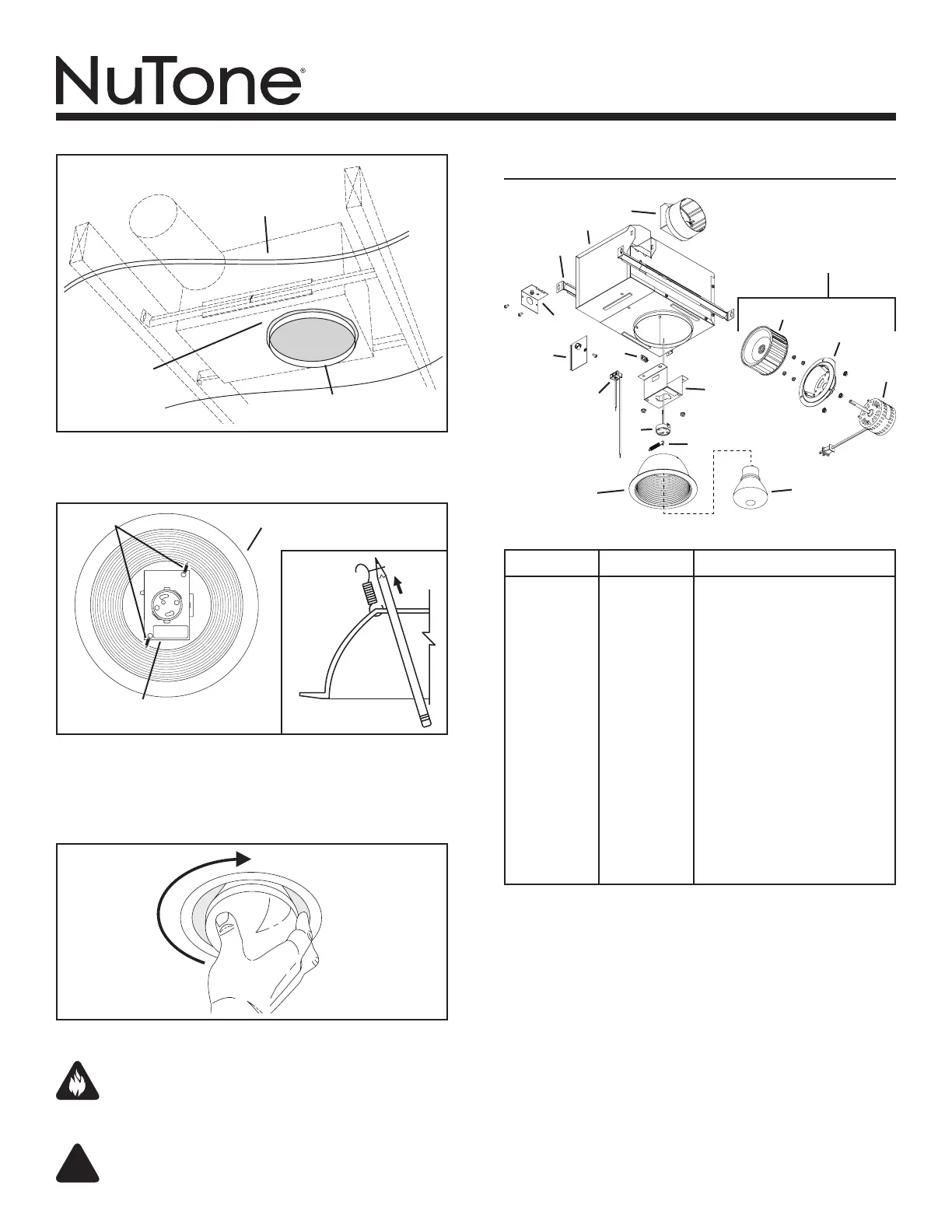

Pagína 12
MODELO 744LEDNT
PIEZAS DE SERVICIO
N.º DE CLAVE N.º DE PIEZA DESCRIPCIÓN
1 97014185 Conector del regulador de
tiro/conducto
2 97016382 Conjunto de la cubierta
3 98003036 Soporte de montaje (se req. 4)
4 98005512 Placa del adaptador de cableado
5 99524804 Rueda del ventilador*
6 99524805 Venturi/Soporte del motor*
7 99080731 Motor*
97020054 Motor/Conjunto de soporte
del motor
(incluye las claves n°. 6 y 7)*
8 ------------- Receptáculo
9 99420551 Clip de cable de plástico
10 98010900 Soporte de la lámpara
11 ------------- Arnés, receptáculo GU24
97019028 Conjunto de soporte del motor
(incluye las claves n° . 8 hasta
el 11)
12 99524802 Anillo/deflector con resortes
13 99525160 Resortes del deflector (se req. 2)
14 99271540 Bombilla LED
15 98010583 Cubierta de la caja de controles
99045499C
Al pedir piezas de repuesto, indique el N.° DE PIEZA, no el
N.°DECLAVE
* Se debe quitar el conjunto de soporte de la lámpara para dar ser-
vicio a estas piezas.
9. Acople el anillo/deflector a la cubierta.
Quite el protector de cartón del interior del collar de la cubierta.
Utilice un lápiz para insertar un extremo de cada resorte en los
agujeros que están en el soporte de la lámpara. Centre el anillo/
deflector en la abertura del techo.
10. Instale la bombilla.
MATERIAL
ACABADO
DETECHO
COLLARÍN DE
LACUBIERTA
ORIFICIO
DEHOLGURA
8. Termine el techo.
Corte una abertura en el techo terminado para el collarín de
lacubierta.
RESORTES
ANILLO/DEFLECTOR
SOPORTE DE
LALÁMPARA
PRECAUCIÓN: Gire la bombilla para instalarla
o quitarla.
PRECAUCIÓN: RIESGO DE INCENDIO. Utilice solamente
una bombilla LED de 10 W de forma R30, BR30, o PAR30
con base GU24 (suministrada). Las bombillas de repuesto
pueden obtenerse a través de NuTone, en caso de que no
puedan conseguirse en la localidad (vea la lista de piezas
de servicio).
3
2
8
1
5
9
10
12
11
4
6
7
13
Se debe quitar el conjunto
de soporte de la lámpara
para dar servicio a
estaspiezas.
14
15
