MODELO 744LEDNT
Aviso al instalador: Deje este
manual con el dueño de la casa.

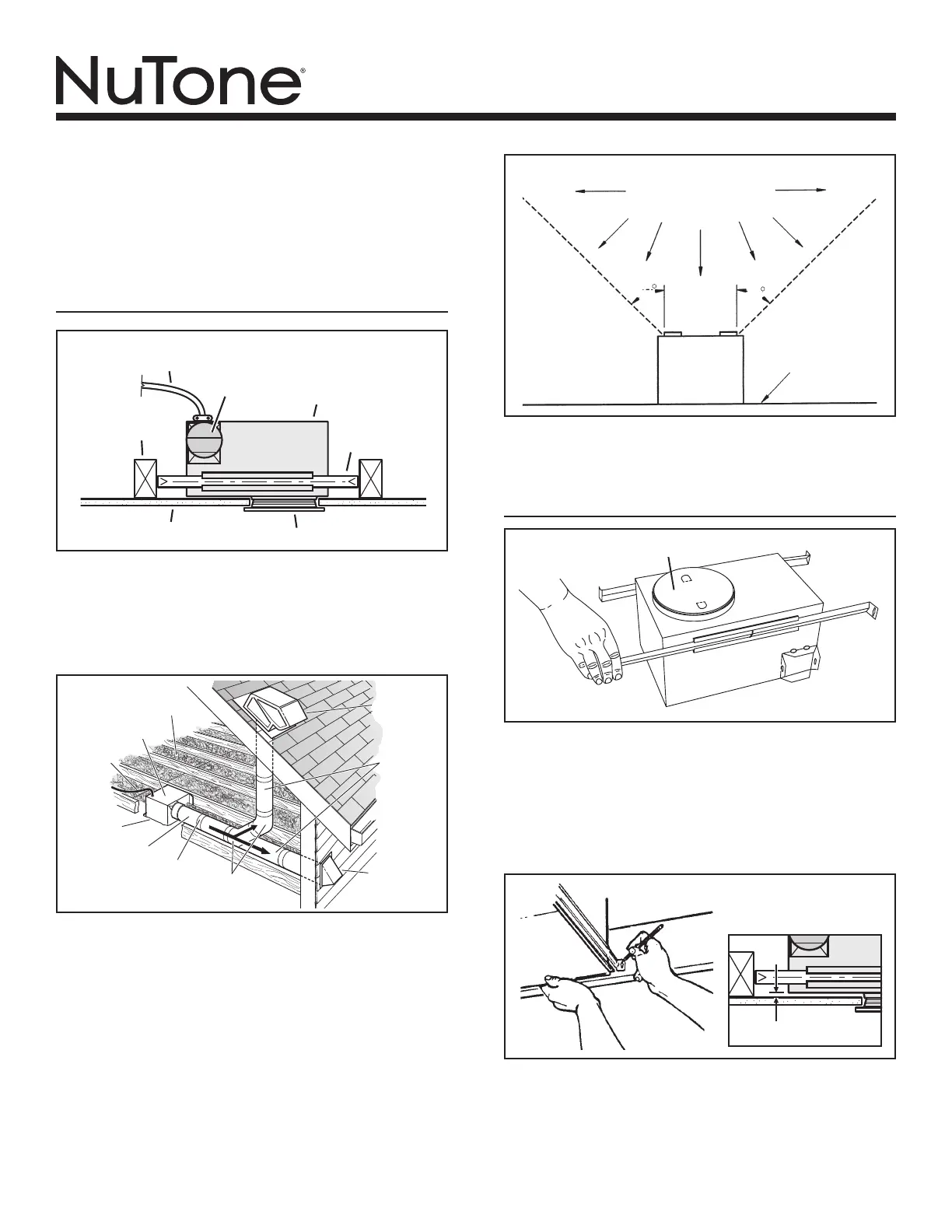

PLANEACIÓN DE
LA INSTALACIÓN
Esta unidad se puede instalar en cualquier lugar entre las vigas del
techo usando los soportes de montaje que se proporcionan.
* Instale únicamente en un techo plano.
Instalación típica
INSTALACIÓN
2. Marque el sitio de montaje.
Coloque la unidad entre las vigas y extienda los soportes de montaje.
IMPORTANTE: Coloque los soportes de tal manera que exista una
separación de 1/8 pulg. (3 mm) entre la parte inferior de la cubierta
y el material del techo. Marque la parte superior de la ranura tipo
bocallave en los cuatro soportes de montaje.
ÁREA DE COCINA
No instale el equipo
sobre o dentro de
estaárea.
Equipo
decocina
Piso
45
45
No se debe instalar la unidad sobre, ni dentro, del área de co-
cinamostrada.
No instale el equipo en un área donde cocine.
SEPARACIÓN DE
1/8 pulg. (3 mm)
1. Instale los soportes de montaje.
Deslice los soportes de montaje ajustables en los canales del soporte
de la cubierta.
Doble las lengüetas en el protector de cartón e inserte el protector
en la abertura de la cubierta.
NOTA: El protector de cartón protege el interior de la cubierta contra
el rocío de yeso y el polvo de la construcción. No lo quite hasta que
la construcción esté completa.
PROTECTOR DE CARTÓN
CUBIERTA
SOPORTE
DE MONTAJE
VIGUETA
DE TECHO
CABLE ELÉCTRICO
ANILLO/DEFLECTOR
TECHO ACABADO
CONECTOR DEL
REGULADOR DE
TIRO/CONDUCTO
REDONDO DE
4 PULG. (10.2 CM)
Y CONDUCTO
REDONDO DE
4 PULG. (10.2 CM)
*
Los conductos desde este ventilador hacia el exterior del edificio
tienen un gran efecto sobre el flujo de aire, el ruido y el uso de energía
del ventilador. Utilice el tramo de conductos más corto y recto posible
para obtener un desempeño óptimo y evite instalar el ventilador con
conductos menores que los recomendados. El aislamiento alrededor
de los conductos puede reducir la pérdida de energía e inhibir el de-
sarrollo de moho. Los ventiladores instalados en conductos existentes
podrían no obtener el flujo de aire nominal.
Haga los preparativos para alimentar la unidad con el voltaje de línea
y el cable eléctrico apropiados.
TAPA DE
TECHO*
(con regulador
de tiro integrado)
TAPA DE PARED*
(con regulador
de tiro integrado)
CODOS
REDONDOS
DE 10 CM (4 PULG.)*
CONDUCTO REDONDO
DE 10 CM (4 PULG.)
*
CUBIERTA DEL
VENTILADOR
Selle las
separaciones
alrededor de
la cubierta.
Selle con cinta
las uniones de
los conductos.
Mantenga
cortos los
tramos de
conductos.
AISLAMIENTO
(Coloque alrededor y sobre
la cubierta del ventilador.)
CABLE
ELÉCTRICO*
*Se compra
por separado.
O
