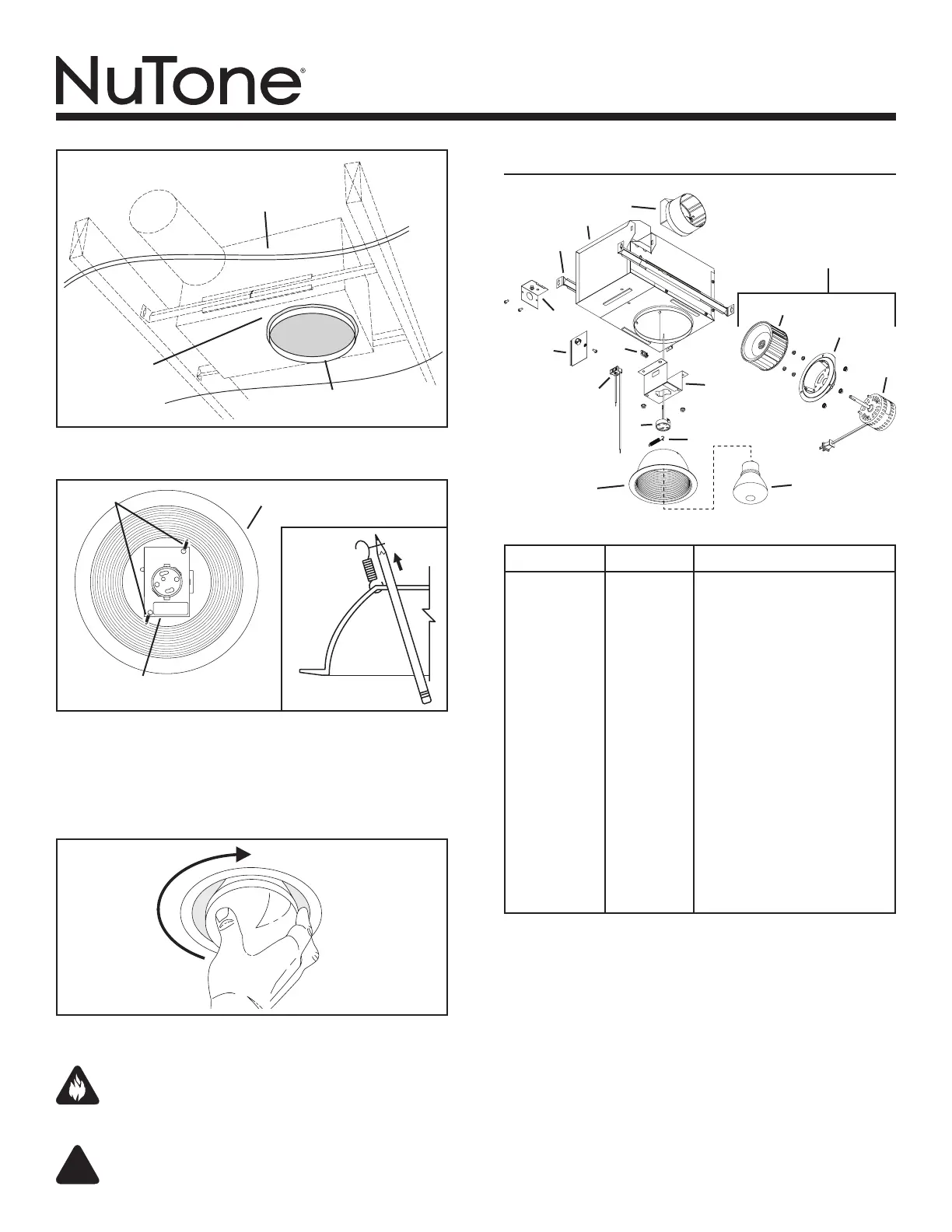

MODÈLE 744LEDNT
PIÈCES DE RECHANGE
N° DE REPÈRE N° DE PIÈCE DESCRIPTION
1 97014185 Clapet / raccord de conduit
2 97016382 Ensemble de boîtier
3 98003036 Bride de montage (4 req.)
4 98005512 Plaque d’adaptateur de câblage
5 99524804 Roue à ailettes *
6 99524805 Support de moteur / venturi *
7 99080731 Moteur *
97020054 Ensemble moteur / support
de moteur
(comprend repères n° 6 et 7) *
8 ------------- Prise
9 99420551 Pince de fil en plastique
10 98010900 Support d’éclairage
11 ------------- Fils et socle GU24
97019028 Ensemble de support d’éclairage
(comprend repères n° 8 à 11)
12 99524802 Anneau de garniture / déflecteur
avecressorts
13 99525160 Ressorts de déflecteur (2 req.)
14 99271540 Ampoule DEL
15 98010583 Couvercle du boîtier électrique
99045499C
Veuillez commander les pièces par N° PIÈCE - et non par
N° DEREPÈRE.
* L’ensemble de support d’éclairage doit être enlevé pour accéder
à ces pièces.
9. Fixez l’anneau de garniture / déflecteur
auboîtier.
Enlevez le protecteur en carton à l’intérieur du collet du boîtier.
À l’aide d’un crayon, insérez une extrémité de chaque ressort dans
les trous du support d’éclairage. Centrez l’anneau de garniture /
déflecteur dans l’ouverture du plafond.
10. Installez l’ampoule.
MATÉRIAU DU
PLAFOND FINI
COLLET
DU BOÎTIER
TROU DE
PASSAGE
8. Finissez la surface du plafond.
Découpez une ouverture dans le plafond fini pour le collet du boîtier.
RESSORTS
ANNEAU DE GARNITURE /
DÉFLECTEUR
SUPPORT
D’ÉCLAIRAGE
ATTENTION : Tournez l’ampoule pour l’installer
ou l’enlever.
ATTENTION - RISQUE D’INCENDIE : N’utilisez que des
ampoules DEL de 10 W de forme R30, BR30 ou PAR30
à culot GU24 (fournies). Vous pouvez commander des
ampoules chez NuTone si elles ne sont pas vendues
localement (voir la liste des pièces de rechange).
!
3
2
8
1
5
9
10
12
11
4
6
7
13
L’ensemble de support
d’éclairage doit être enlevé
pour accéder à ces pièces.
14
15
