11
INSTALLATION
AVERTISSEMENT : Pour réduire les risques d’incendie,
n’entreposez pas et n’utilisez pas de l’essence ni des liquides
ou vapeurs inflammables à proximité de la chaufferette.
ATTENTION : Température élevée, le risque d’incendie, les
fils électriques, tentures, mobilier et autres combustibles au
moins 3 pieds (0,9 m) du devant de l’appareil et loin de la côté
et à l’arrière.
Voir FIGURE 3
1. Positionnez l’appareil entre les solives et allongez les brides de
montage.
2. Clouez solidement les brides sur les solives. Assurez-vous que le
bas des brides est à égalité avec le bas des solives.
Voir FIGURE 4
3. Les brides sont réglées à l’usine pour des plafonds de 1/2 po (12
mm) d’épaisseur. Pour des plafonds plus épais, desserrez les quatre
vis de réglage vertical et abaissez le boîtier à l’épaisseur appropriée
selon les marques de repère. Resserrez fermement les vis.
FIXATION DES CONDUITS
(MODÈLES 9417DNM ET 9425WHC SEULEMENT)
Voir FIGURE 4
1. Enclenchez le clapet/raccord de conduit sur le boîtier. Assurez que
les languettes du raccord sont bien bloquées dans les fentes du
boîtier et que le clapet se referme par gravité.
2. Fixez un conduit rond de 4 po (10 cm) au clapet/raccord de conduit
et acheminez-le jusqu’à l’extérieur à un chapeau de toit ou de mur.
Assurez-vous que le clapet s’ouvre librement. Appliquez du ruban
adhésif sur les joints pour qu’ils soient solides et étanches.

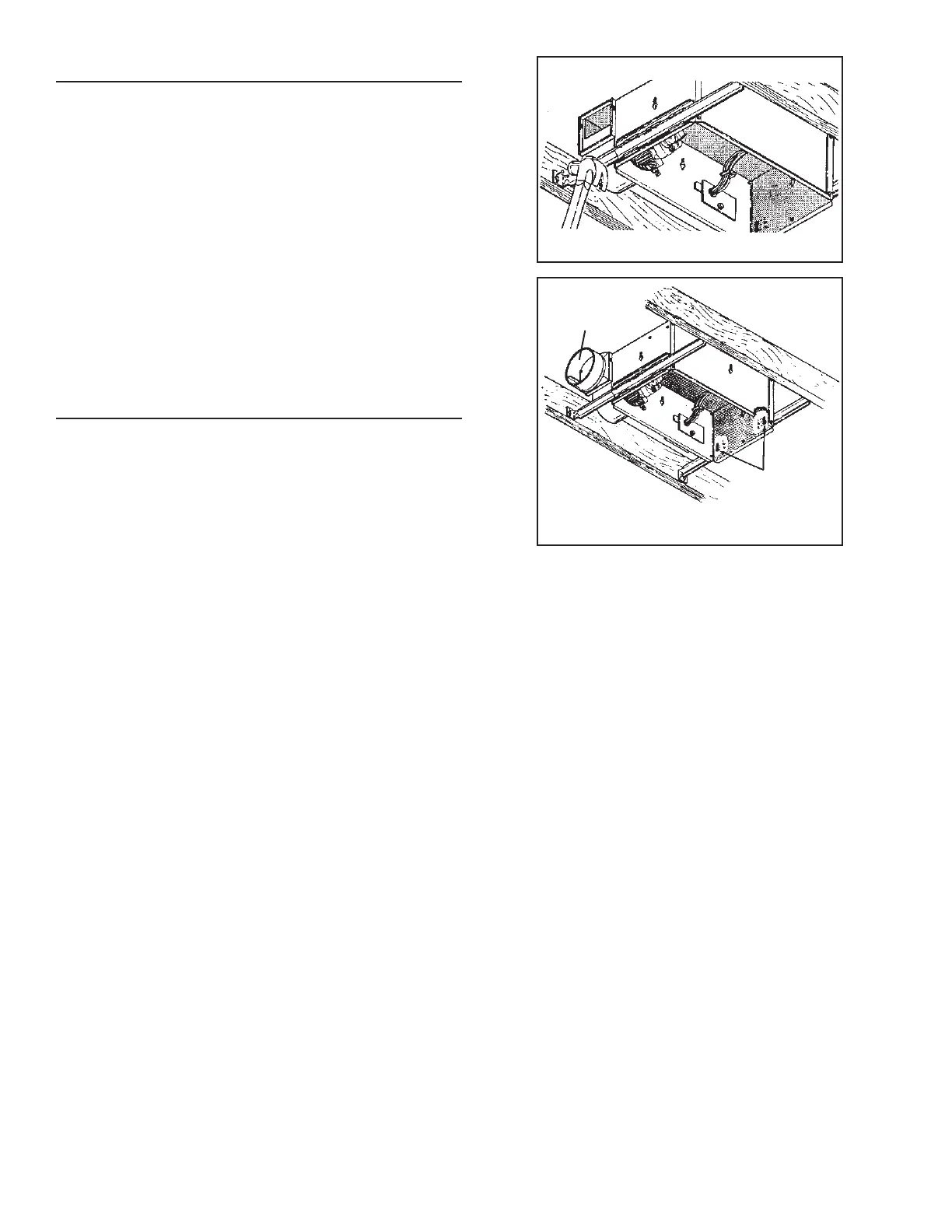

FIGURE 3
FIGURE 4
VIS DE
RÉGLAGE
VERTICAL
CLAPET/
RACCORD DE
CONDUIT
