12

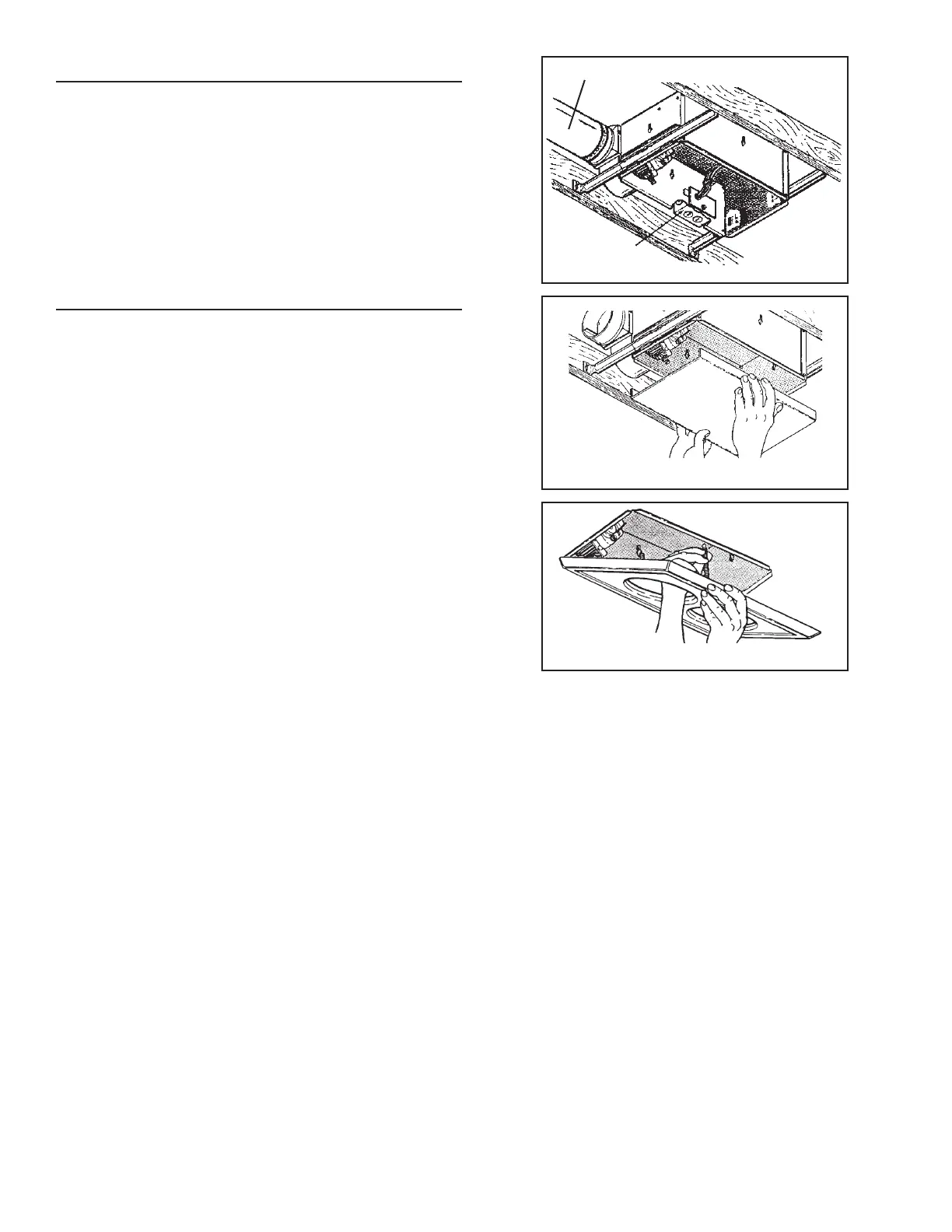

FIGURE 5
BOÎTE DE
CONNEXION
FIGURE 8
FIGURE 7
CÂBLAGE DU VENTILATEUR
La pose de l’appareil et les travaux d’électricité doivent être effec-
tués par des personnes qualifiées conformément à la réglementa-
tion en vigueur, notamment les normes de la construction ayant
trait à la protection contre les incendies.
Voir FIGURE 5
1. Retirez la boîte de connexion du côté du boîtier. Enlevez les pas-
tilles nécessaires et raccordez les câbles électriques à la boîte de
connexion à l’aide d’un connecteur approprié homologué CSA.
Voir FIGURE 6 (page 7)
2. Branchez les fils tel qu’indiqué dans le diagramme correspondant.
Repoussez tous les fils dans la boîte de connexion et replacez
celle-ci dans le boîtier.
ASSEMBLAGE FINAL
Voir FIGURE 7
1. Protégez le moteur, les réceptacles d’ampoule et les fils contre la
poussière de construction, le plâtre ou la peinture à l’aide de l’écran
protecteur inclus. Découpez celui-ci dans la boîte de carton et suivez
les instructions imprimées sur l’écran protecteur.
2. Effectuez si nécessaire les travaux de finition du plafond.
3. Enlevez l’écran protecteur et vérifiez si le dessous du boîtier est au
ras du plafond fini. Dans le cas contraire, desserrez légèrement les
vis de réglage vertical, repositionnez le boîtier et resserrez les vis.
Voir FIGURE 8
4. Fixez la grille en accrochant les ressorts sur les attaches du côté
du boîtier.
5. Installez une ou deux lampes à infrarouge BR40 ou R40 de 250W.
Centrez la grille autour des lampes.
CONDUIT ROND 4 po (10 cm)
