Page 7
MODÈLES BN100C • NT080C • NT100C

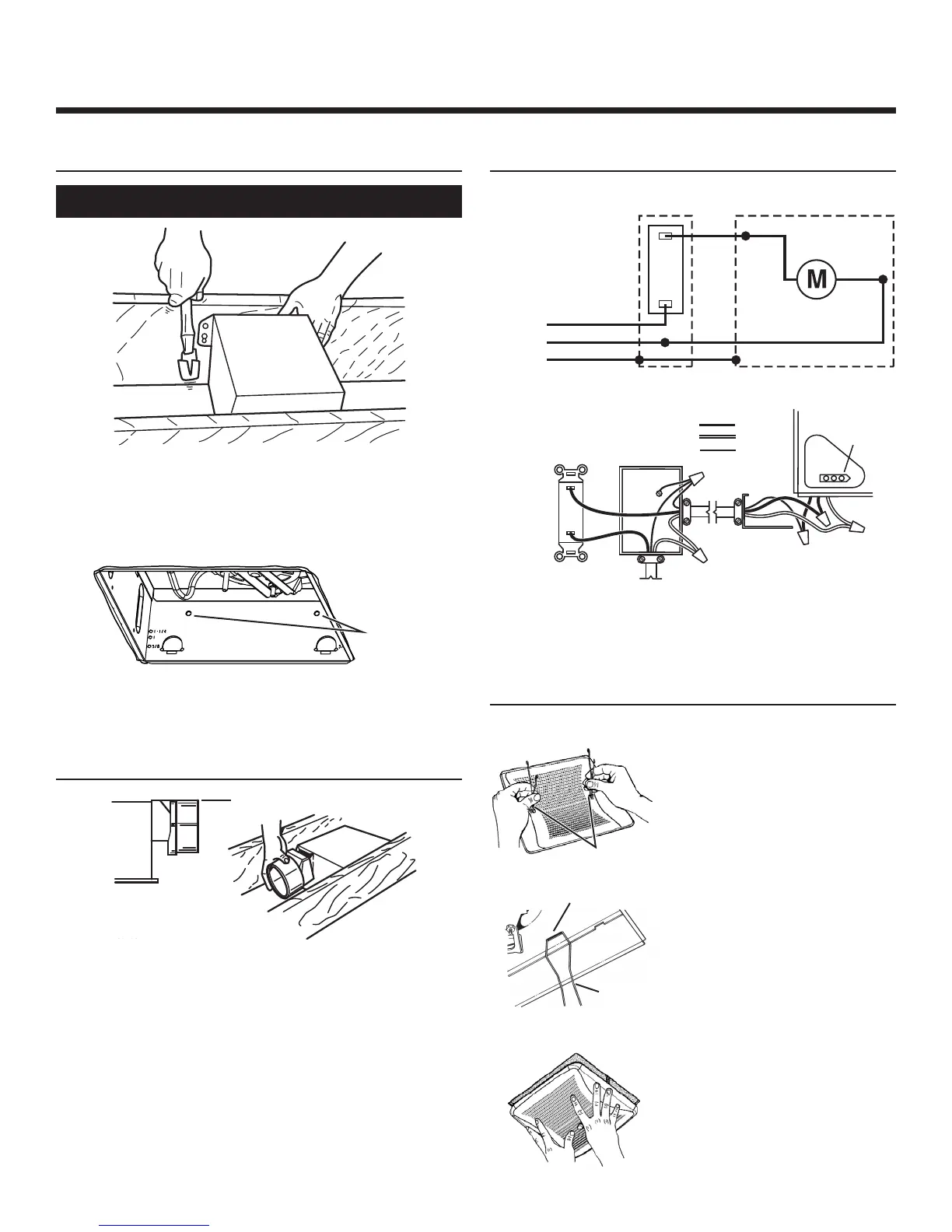

1.Insérer le clapet/raccord de conduit sur le boîtier. S’assurer que
les pattes du raccord soient verrouillées dans les fentes du
boîtier. Le dessus du clapet/raccord de conduit doit être au
même niveau que le dessus du boîtier.
2.Raccorder un conduit rond de 4 po sur le clapet/raccord de conduit
et étendre le conduit jusqu’à l’extérieur à travers un capuchon
de toit ou de mur. Vérifier le clapet pour s’assurer qu’il s’ouvre
librement. Sceller hermétiquement tous les joints à l’aide de
ruban à conduits.
5.Des trous de montage supplémentaires sont prévus pour les
installations où l’accès par le dessus n’est pas pratique ou
impossible. Clouer ou visser le boîtier directement sur les
solives ou le cadre.
4.Placer le boîtier dans l’ouverture afin que son bord inférieur soit
au ras du plafond fini. Clouer le boîtier sur la solive à travers les
trous en forme de serrure des deux côtés. Pour assurer un
fonctionnement silencieux, enfoncer un clou dans le trou
supérieur de chaque bride de montage.
CONSTRUCTION EXISTANTE
1.Câbler l’appareil en suivant le schéma ci-dessus. Faire passer
le câble électrique aussi directement que possible jusqu’à
l’appareil. Une fois l’installation terminée, le câble ne doit en
aucun cas toucher le dessus ou les côtés de l’appareil.
1.Pincer les ressorts de la grille.
2.Insérer les ressorts dans les
fentes de la plaque moteur.
AU RAS DU BOÎTIER
3. Pousser la grille contre le plafond.
