NuTone IMA-516

AUGMENTER
DIMINUER
CARILLON
ÉLECTRONIQUE
NUTONE-VOIR LES
DIRECTIVES
D'INSTALLATION DU
CARILLON
18/2
NUTONE
S-143)
18/2
(NUTONE
S-143)
VERS LE
BOUTON-
POUSSOIR
VERS LE
TRANSFORMATEUR
DU CARILLON
NOIR/BLANC
ROUGE/BLANC
ROUGE
NOIR
ORN
ORN/BLANC
DIMINUER
AUGMENTER
VOLUME DE
L'INTERPHONE
SORTIE
HT-
ROUGE
ENTRÉE
ORN/BLANC
PORTE
NOIR
PORTE
NOIR/BLANC
CARILLON
AC
VOLUME DE
LA RADIO
AMPLIFICATEUR CENTRAL
IMA-516
ENTRÉE
ORN
LE HAUT-PARLEUR DE PorTE
PEUT ÊTRE RACCORDER
AUX BORNES NOIRE OU
NOIRES ET BLANCHES DE
L'AMPLIFICATEUR OU À UN
HAUT-PARLEUR DISTANT
HAUT-PARLEUR DE PORTE
HAUT-PARLEUR
DE PORTE

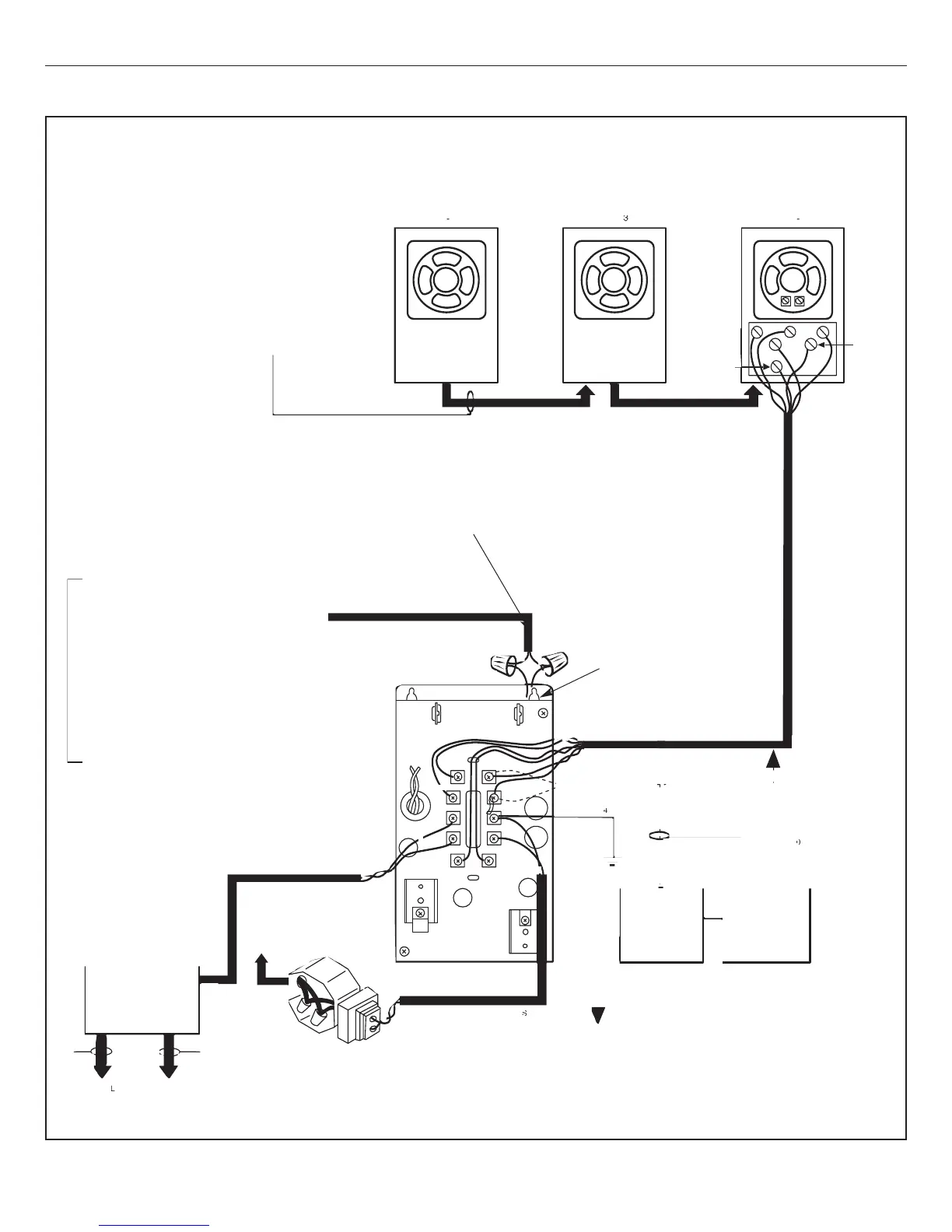

HAUT-PARLEUR DE PORTE AVEC
BOUTON-POUOIR DE CARILLON.
INSTALLER DU FIL 16/1 (S-143)
JUSQU'AU CARILLON
FIL DE MISE
À LA TERRE
CALIBRE 14
NUTONE IW-2
(MAXIMUM 400 PIEDS)
TRANSFORMATUER
MODEL 301T
18 / 2 (NUTONE S-143 150 PIEDS MAXIMUM)
NUTONE IW-2 (MAX. 200 PIEDS)
NUTONE IW-2
FILS D'ENTRÉE
BASSE TENSION
BLEU ET NOIR
AC
ISB-53 ISB-53
ISB-53
ALIMENTATION DOMESTIQUE
60 Hz, 120 V; RESPECTER LES
CODES EN VIGEUR
TRANSFORMATEUR 301-T
CARILLON
SORTIE
BT-
ROUGE/BLANC
CONNEXION À LA SORTIE BASSE-TENSION
(1) Minimum 5mV pour une sortie de 50mV (minimum utilsable).
(2) 50mV pour 4 watts (sortie maximum).
(3) Tension d'entrée maximum: 1 Volt.
(4) Impédence d'entrée: 100 Kohms.
PROCÉDURE DE CONNEXION:
(1) Placer la commande du volume
de la radio sur l'amplificateur
IMA-516 au minimum (tourner
complètement dans le sens
antihoraire).
(2) Connecter les fils.
(3) Mettre sous tension, puis régler
le volume de la radio/musique à
la source.
(4) Enfin, augmenter la volume de
la radio du IM-516 au niveau
désiré.
NOTE: Le modèle ISB-53W (haut-parleur extérieur) NuTone peut être utilisé si désiré.
Le modèle ISB-53W possède les mêmes caractéristiques que le modèle ISB-53,
mais il résiste en plus aux intempéries.
CARACTÉRISTIQUES
DES HAUT-PARLEURS/CÂBLES
UN MAXIMUM DE TROIS HAUT-PARLEURS PEUVENT
ÊTRE RACCORDÉS À L'AIDE D'UN MÊME FIL.
LONGUEUR MAXIMUM DES CÂBLES.
1 HAUT-PARLEUR 500 PIEDS
2 HAUT-PARLEUR 250 PIEDS
3 HAUT-PARLEUR 150 PIEDS
NE PAS UTILISER PLUS DE 4,000 PIEDS
DE CÂBLE IW-6 PAR SYSTÈME.
MAXIMUM DE 10 HAUT-PARLEURS DISTANTS ET DE 2 HAUT-PARLEURS DE PORTE
3
SYSTÈME D'INTERPHONE POUR LE MAISON OU LE BUREAU
SORTIE BASS-TENSION POUR LA
RADIO/MUSIQUE
(1) Radio-interphone NuTone, modéles de
séries 2000, 3000, 3300, 4000 or 5000
Sortie basse tension pour musique -
brancher les fils noir et bleu avec le câble
IW-2 (maiximum 10 pieds) aux fils noir et
bleu d'entrée de l'amplificateur IMA-516.
(2) Haut-parleur raccordé à une source
radio/musique existante. Utiler du câble
IW-2 (maximum 10 pieds) pour brancher
les fils d'entrée basse tension du IMA-
516 aux bornes du haut-parleur.
