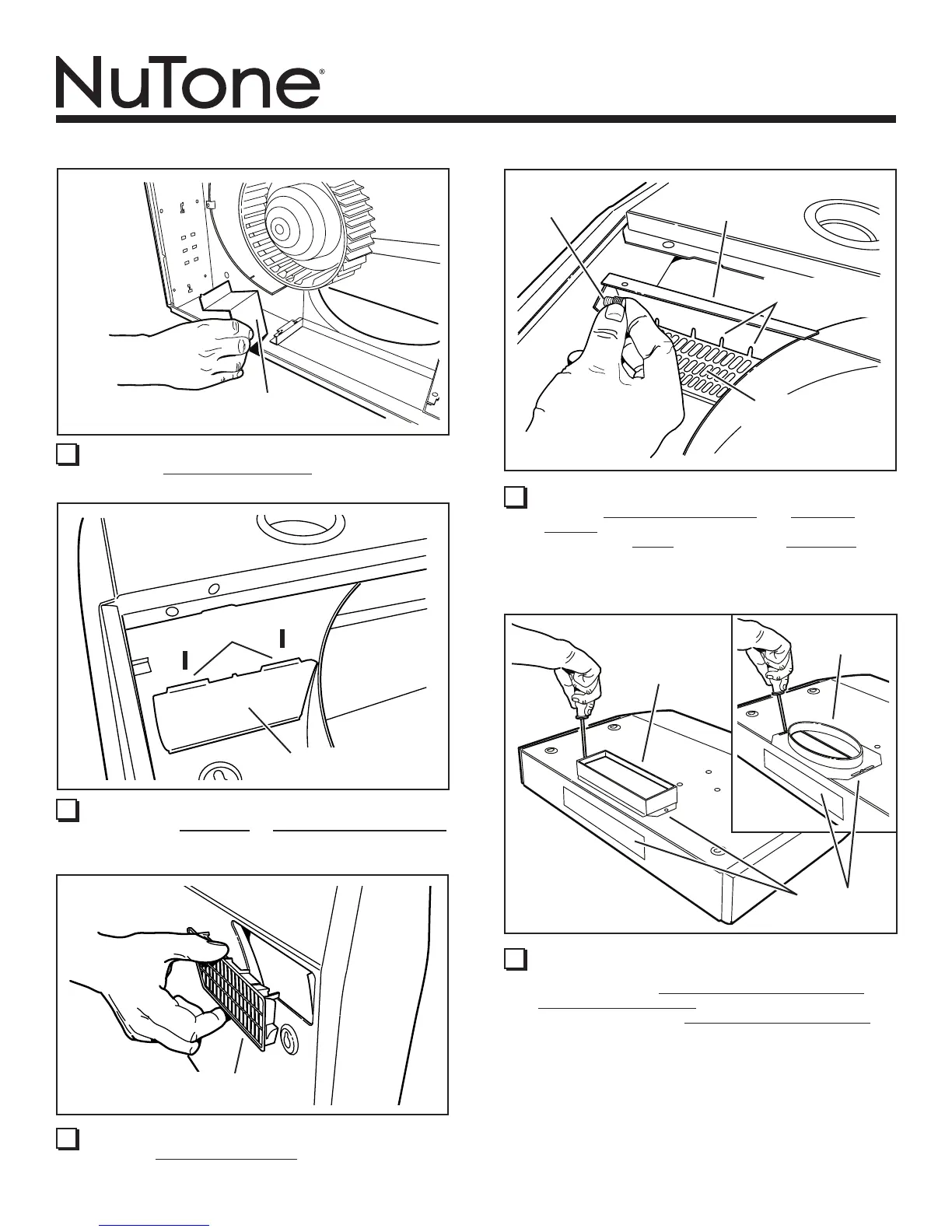

10 POSE AVEC CONDUIT SEULEMENT
Dégagez l’ouverture perforée pour conduit vertical ou
horizontal. Fixez le clapet / raccord de conduit 8,3
x 25,4 cm (3-¼ X 10 po.) (si vous utilisez un conduit
de 8,3 x 25,4 cm) ou la plaque ovale 17,8 cm (7 po.)
** (si vous utilisez un conduit rond 17,8 cm (7 po.) sur
l’ouverture perforée.
OUVERTURES
PERFORÉES
CLAPET / RACCORD
DE CONDUIT
8,3 x 25,4 CM
(3-¼ x 10 PO.)
PLAQUE DE
CONDUIT OVALE
17,8 CM (7 PO.)
6 POSE SANS CONDUIT SEULEMENT :
Enlevez la volute de recirculation à l’intérieur de la
hotte.
VOLUTE DE
RECIRCULATION
7 POSE SANS CONDUIT SEULEMENT :
Enfoncez les languettes du couvercle de recirculation
et poussez le couvercle à travers le dessus de la hotte
pour l’enlever.
COUVERCLE DE
RECIRCULATION
LANGUETTES
▼
▼
8 POSE SANS CONDUIT SEULEMENT :
Sortez la grille de recirculation du sac de plastique et
engagez-la dans l’ouverture du dessus de la hotte.
GRILLE DE
RECIRCULATION
9 POSE SANS CONDUIT SEULEMENT :
Sortez la plaque de recirculation et la vis à tête
moletée du sac de plastique. Abaissez la plaque de
sorte que ses fentes s’insèrent sur les languettes de la
grille. Fixez la plaque avec la vis à tête moletée.
GRILLE DE
RECIRCULATION
PLAQUE DE
RECIRCULATION
FENTES ET
LANGUETTES
VIS À TÊTE
MOLETÉE
**
Veuillez noter que le conduit rond 17,8 cm (7 po.) devra être
légèrement aplati en forme d’ovale pour se connecter à la plaque
de conduit ovale 17,8 cm (7 po.) sur la hotte.
