NuTone NS Series User Manual

MODELOS NS130BL • NS130SS • NS130WW
NS136BL • NS136SS • NS136WW

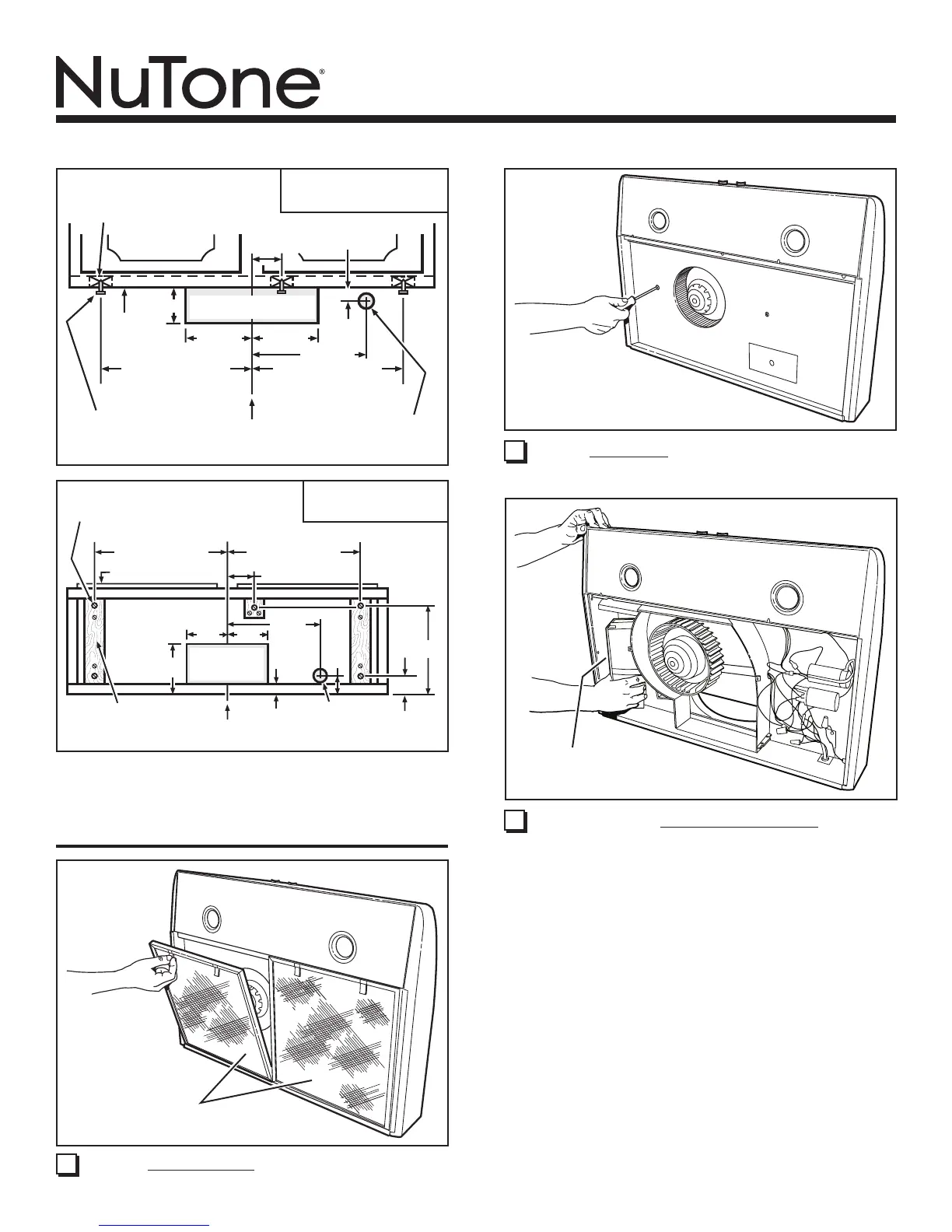

Página 17
CONDUCTO HORIZONTAL
DE 3¼ PULG. X 10 PULG.
FONDO
DEL GABINETE
FRENTE DEL GABINETE
LÍNEA
CENTRAL
CU
Ñ
AS DE MADERA
(sólo gabinetes de
fondo empotrado)
¾ pulg.
ORIFICIO DE ACCESO PARA
CONDUCTO HORIZONTAL
12¼ pulg.
(campana de 30 pulg.)
15¼ pulg.
(campana de 36 pulg.)
12¼ pulg.
(campana de 30 pulg.)
15¼ pulg.
(campana de 36 pulg.)
TORNILLOS
PARA EL MONTAJE
DE LA CAMPANA (5)
ORIFICIO DE ACCESO
PARA CABLES
ELÉCTRICOS (en la pared)
10⅞ pulg.
2⅜ pulg.*
3½ pulg.
5
¼
pulg.
5¼ pulg.
ORIFICIO DE ACCESO
PARA CONDUCTO
REDONDO DE
7 pulg.
**
TORNILLOS PARA EL MONTAJE
DE LA CAMPANA (5)
12¼ pulg.
(campana de 30 pulg.)
15¼ pulg.
(campana de 36 pulg.)
12¼ pulg.
(campana de 30 pulg.)
15¼ pulg.
(campana de 36 pulg.)
FRENTE
DEL GABINETE
2⅜ pulg.
*
5
pulg.
5
pulg.
10⅞
pulg.
1⅞
pulg.
1 ⅞ pulg.
¾ pulg.
7¾ pulg.
LÍNEA
CENTRAL
CUÑAS DE MADERA
(sólo gabinetes de fondo
empotrado)
ORIFICIO DE
ACCESO PARA CABLES
ELÉCTRICOS (en el fondo
del gabinete)
FONDO DEL
GABINETE
10
¾
pulg.
CONDUCTO REDONDO
DE 7 PULG.
PREPARE LA CAMPANA
4 Quite el panel inferior que está sujetado con cinco (5) tornillos.
5 Quite el conector del regulador de tiro/conducto y bolsa de
piezas del interior de la campana.
PARA INSTALACIONES CON CONDUCTOS: pasar directamente al
paso 10.
CONECTOR DEL REGULADOR
DE TIRO/CONDUCTO
↑
↑
↑
↑
↑
↑
FILTROS DE
ALUMINIO
3 Quite los filtros de aluminio de la campana.
↑
(2)
ALZAR
HACIA
AFUERA
(1)
HALAR
HACIA
ABAJO
**
Nótese que será necesario conformar el conducto redondo de 7 pulg. a
una forma ovalada a n de conectar la placa del conducto ovalado de
7 pulg. en la campana.
