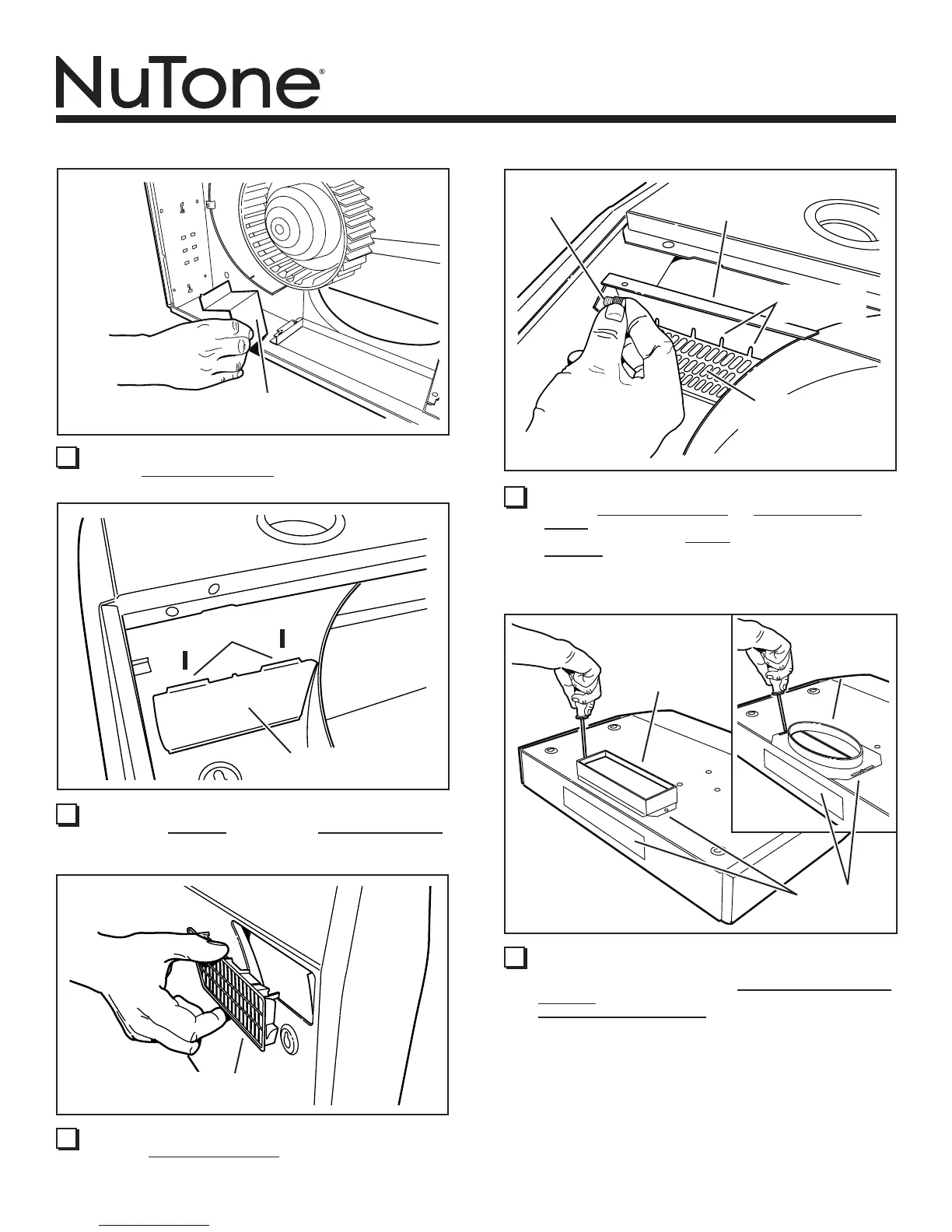

10 ÚNICAMENTE INSTALACIÓN CON CONDUCTOS:
Saque el agujero ciego del conducto vertical u horizontal.
Acople el conector del regulador de tiro/conducto de 3¼ pulg.
x 10 pulg. (si está usando el conducto de 3¼ pulg. x 10 pulg.)
o la placa ovalada de 7 pulg.
**
(si está usando el conducto
redondo de 7 pulg.) por la abertura del agujero ciego.
ABERTURAS
DE AGUJEROS
CIEGOS
CONECTOR DEL
REGULADOR DE
TIRO/CONDUCTO
DE 3¼ PULG. x
10 PULG.
PLACA DEL
CONDUCTO
OVALADO DE
7 PULG.
**
6 ÚNICAMENTE INSTALACIÓN SIN CONDUCTO:
Quite la pared de recirculación del interior de la campana.
PARED DE
RECIRCULACIÓN
7 ÚNICAMENTE INSTALACIÓN SIN CONDUCTO:
Presione las lengüetas que están en la tapa de recirculación
y retire la tapa empujándola hacia afuera por la parte superior
de la campana.
TAPA DE
RECIRCULACIÓN
LENGÜETAS
▼
▼
8 ÚNICAMENTE INSTALACIÓN SIN CONDUCTO:
Saque la rejilla de recirculación de la bolsa plástica y encájela
a presión en la abertura de la parte superior de la campana.
REJILLA DE
RECIRCULACIÓN
9 ÚNICAMENTE INSTALACIÓN SIN CONDUCTO:
Saque la placa de recirculación y el tornillo de apriete
manual de la bolsa plástica. Haga deslizar la placa hacia
abajo de manera que las ranuras de la placa encajen en las
lengüetas de la rejilla. Aance la placa apretando el tornillo.
REJILLA DE
RECIRCULACIÓN
PLACA DE
RECIRCULACIÓN
RANURAS Y
LENGÜETAS
TORNILLO
DE APRIETE
MANUAL
**
Nótese que será necesario conformar el conducto redondo de 7 pulg.
a una forma ovalada a n de conectar la placa del conducto ovalado de
7 pulg. en la campana.
