MODÈLES NS130BL • NS130SS • NS130WW
NS136BL • NS136SS • NS136WW
Page 12

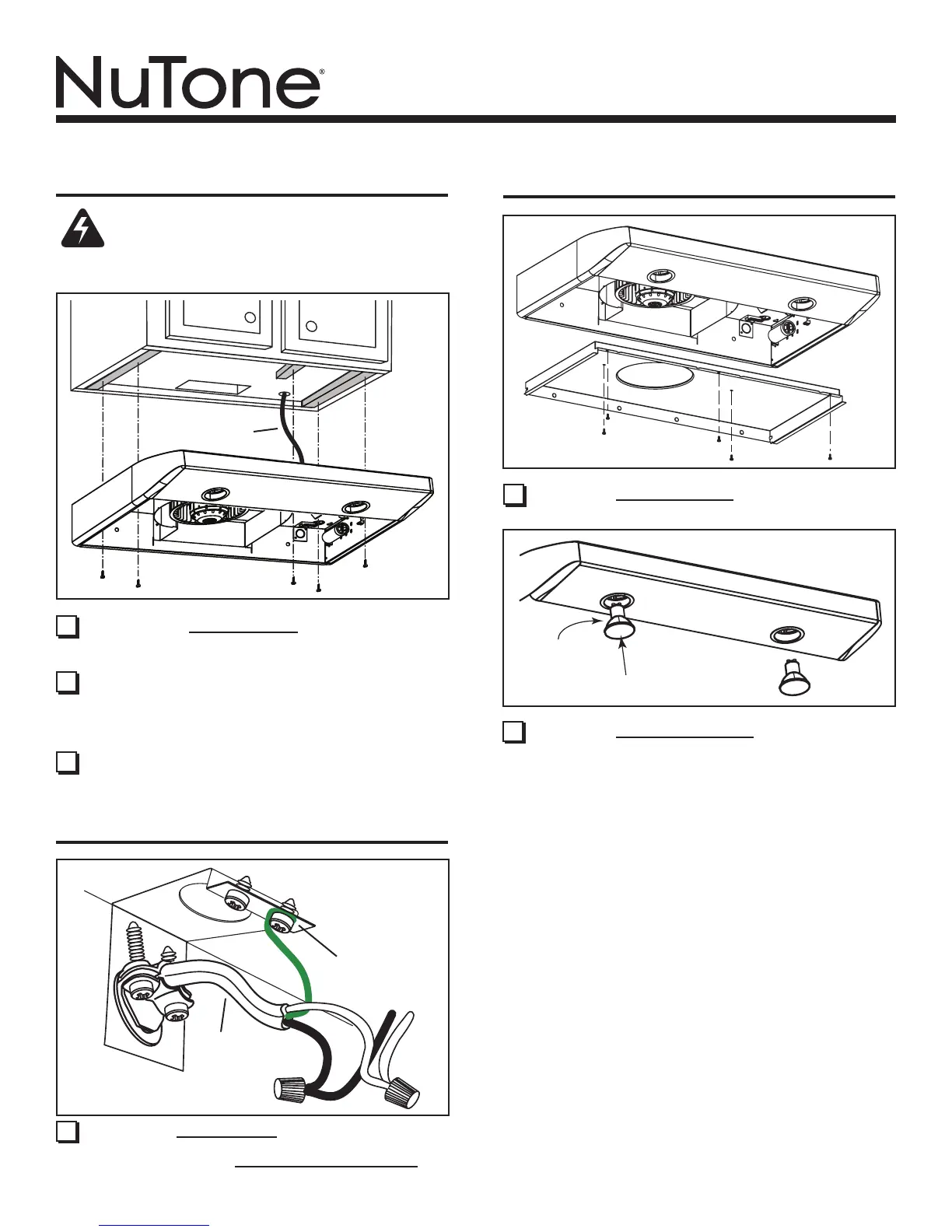

RACCORD DU CÂBLAGE
TERMINER L’INSTALLATION
15 Reposez le panneau inférieur avec 5 vis.
16 Installez les ampoules halogènes. Utilisez des ampoules
halogènes protégées de 120 V, 50 W - MR16 à culot
GU10. Les ampoules sont vendues séparément.
14
Connectez le câble électrique à la hotte en raccordant le l
NOIR au l NOIR, le l BLANC au l BLANC, et le l VERT
ou le FIL DÉNUDÉ à la vis VERTE de mise à la terre.
CÂBLE
ÉLECTRIQUE
VIS VERTE
DE MISE À
LA TERRE
(1) POUSSER
(2) TOURNER
VERS LA DROITE
INSTALLATION DE LA HOTTE
11 Acheminez le câble électrique du panneau électrique
jusqu’à l’emplacement de la hotte. Fixez le câble à la
hotte avec le connecteur approprié.
12 Maintenez la hotte en place sous l’armoire.
Pose avec conduit : Assurez-vous que le clapet / raccord
de conduit s’insère à l’intérieur du conduit et que le clapet
s’ouvre et se ferme librement.
13 Serrez complètement les 5 vis de montage pour xer la
hotte sous l’armoire.
CÂBLE
ÉLECTRIQUE
AVERTISSEMENT
Pour réduire les risques de choc électrique, coupez le courant
du panneau électrique. Verrouillez ou posez un sceau
sur le panneau an d’éviter que le courant ne soit rétabli
accidentellement.
