INSTRUCCIONES DE INSTALACIÓN, USO Y CUIDADO
INSTALACIÓN
8
PREPARACIÓN DEL GABINETE (CONT.)

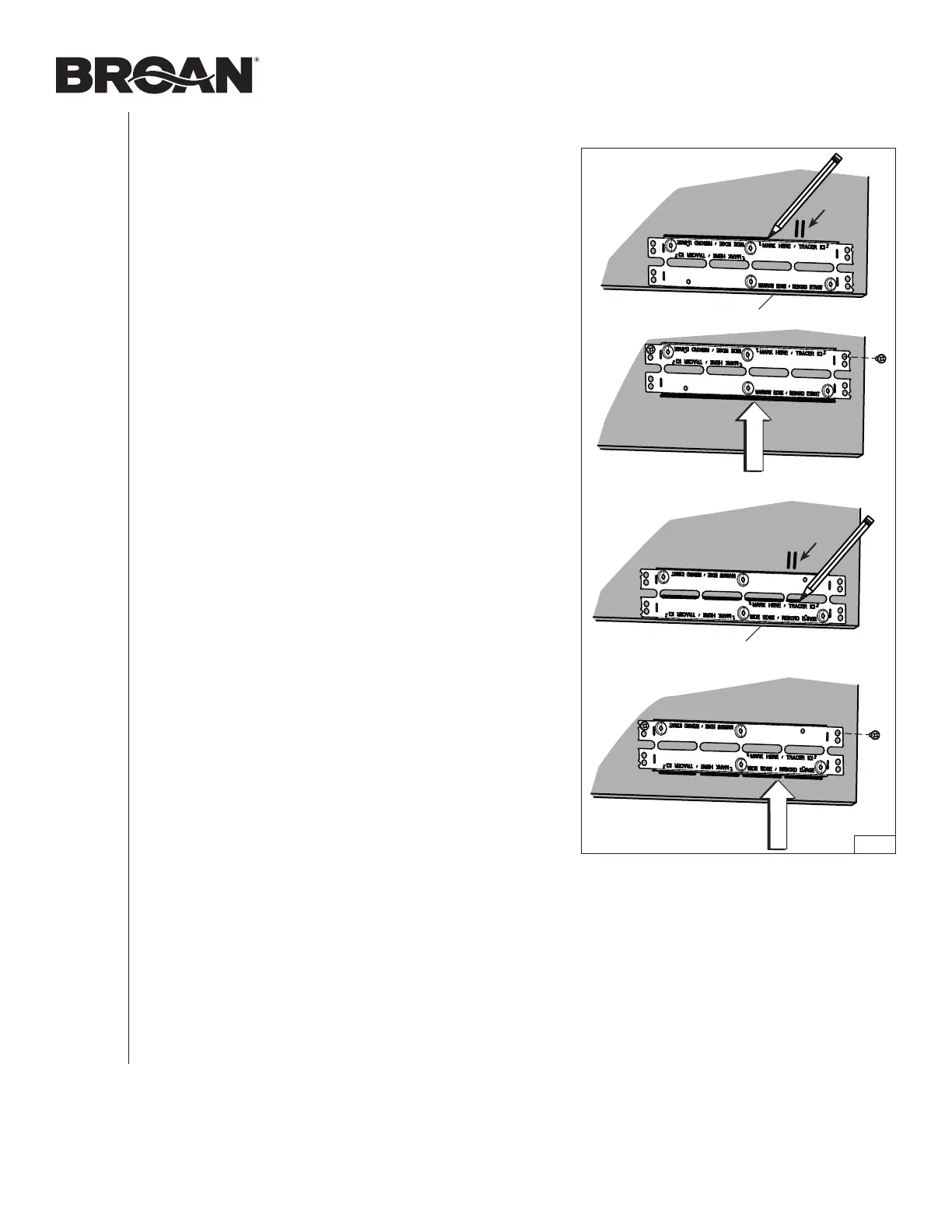

6. Instale los soportes de gabinete como sigue (FIG. 10):
Coloque el soporte a ras con la parte inferior del panel
derecho del gabinete, centrando la marca de la
ubicación de los ganchos (E) entre los orificios
inferiores en relieve. Para la configuración del borde
estrecho, trace una línea encima del soporte. Para la
configuración del borde amplio, race una línea a la base
de las ranuras centrales.
Instale el soporte a ras con la línea trazada.
Sujete el soporte al panel de lado del gabinete usando
2 tornillos para madera n˚ 8 x 5/8 pulg. (incluidos en
la bolsa de piezas) en los orificios superiores.
NOTA: No usar los orificios en relieve para sujetar el soporte.
Repetir los pasos y para el panel izquierdo.
FIG. 10
A RAS
Configuración
borde estrecho
Configuración
borde amplio
A RAS
E
E
