INSTRUCCIONES DE INSTALACIÓN, USO Y CUIDADO
INSTALACIÓN
9
PREPARACIÓN DEL GABINETE (CONT.)

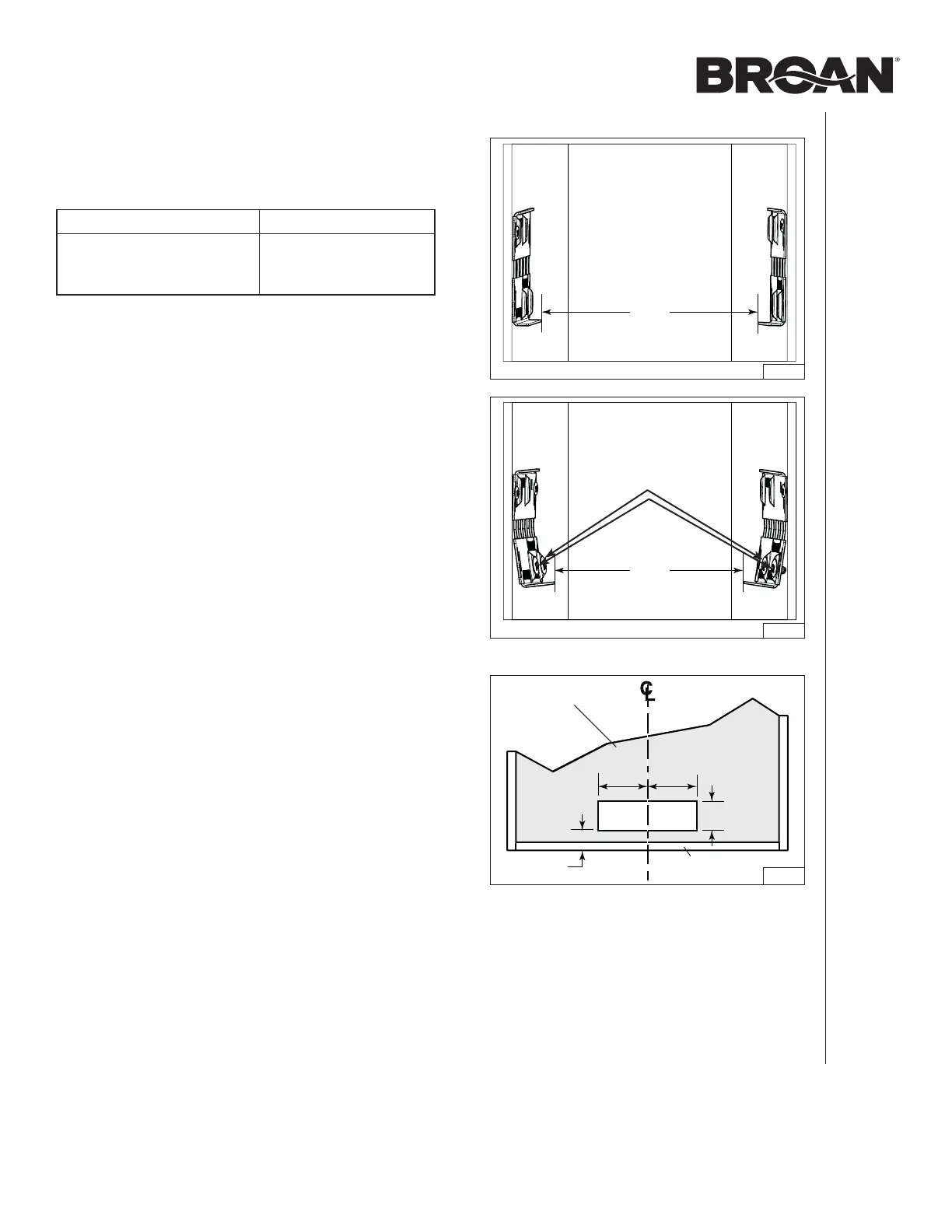

7. Medir la distancia entre ambos bordes inferiores de los
soportes (F) (FIG. 11). La tabla siguiente indica la distancia
adecuada:
BORDE ESTRECHO BORDE AMPLIO
F
De 19-3/8 pulg. a
< 19-9/16 pulg.
F
De19-9/16 pulg. a
19-13/16 pulg.
Si la distancia medida debe acortarse, atornille dos
tornillos no. 8-32 x 1/4 pulg. en cada orificio en relieve
inferiores de los soportes del gabinete; esto doblará
ligeramente la parte inferior de los soportes (FIG. 12).
Atornille ambos soportes para obtener la distancia
adecuada.
INSTALACIÓN CON SALIDA HORIZONTAL SOLAMENTE
Esta campana empotrable se entrega de fábrica con una
evacuación vertical; sin embargo, es posible cambiar por
una evacuación horizontal (conducto de 3¼ pulg. x 10 pulg.
solamente).
8. Corte el orificio para la salida horizontal a través de la pared
trasera del gabinete usando las dimensiones indicadas.
(FIG. 13).
FIG. 11
FIG. 12
Tornillos en orificios
inferiores en relieve
FIG. 13
PARED TRASERA
DEL GABINETE
BASE DEL
GABINETE
