PR¢:PARATION DE LA HOTTE
Deballez la hotte et verifiez le contenu de la boTte.
Cetle-ci dolt contenir les et6ments suivants :
1 - Hotte
1 - Conduit decoratif de cheminee
1 - Sac de pieces :
1 - Bride de montage
1 - Collier de sortie
1 - Bride de montage du conduit decoratif
8 - Vis de montage (4,8 x 38 mm - a t6te cytindrique)
7 - Vis de montage (3,9 x 9,5 mm - a t6te cytindrique)
2 - Vis de bride (3,9 x 6 mm - a t6te plate)
8 - Chevitles d'ancrage pour cloisons seches
1 - Directives d'instaltation
1 - Carte de garantie

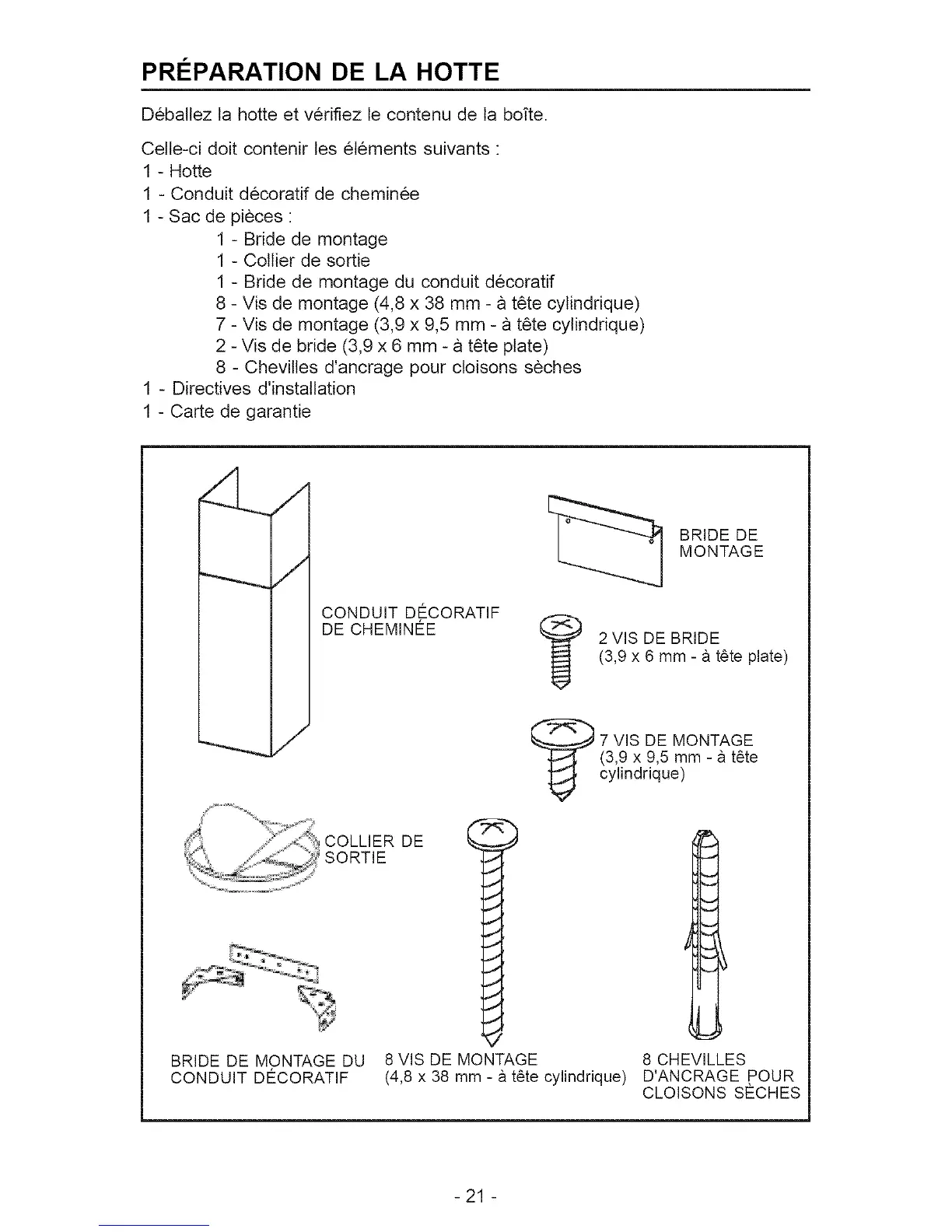

CONDUIT D_CORATIF
DE CHEMINEE
_::._ ......_. _'_COLLIER DE
_:,_ _. SORTIE
BRIDE DE
MONTAGE
_i_ 2VIS DE BRIDE
(3,9 x 6 mm - a t6te plate)
7 VIS DE MONTAGE
(3,9 x 9,5 mm- a t6te
cylindrique)
BRIDE DE MONTAGE DU 8 VIS DE MONTAGE 8 CHEVILLES
CONDUIT DI_CORATIF (4,8 x 38 mm - a t6te cylindrique) D'ANCRAGE POUR
CLOISONS SECHES
