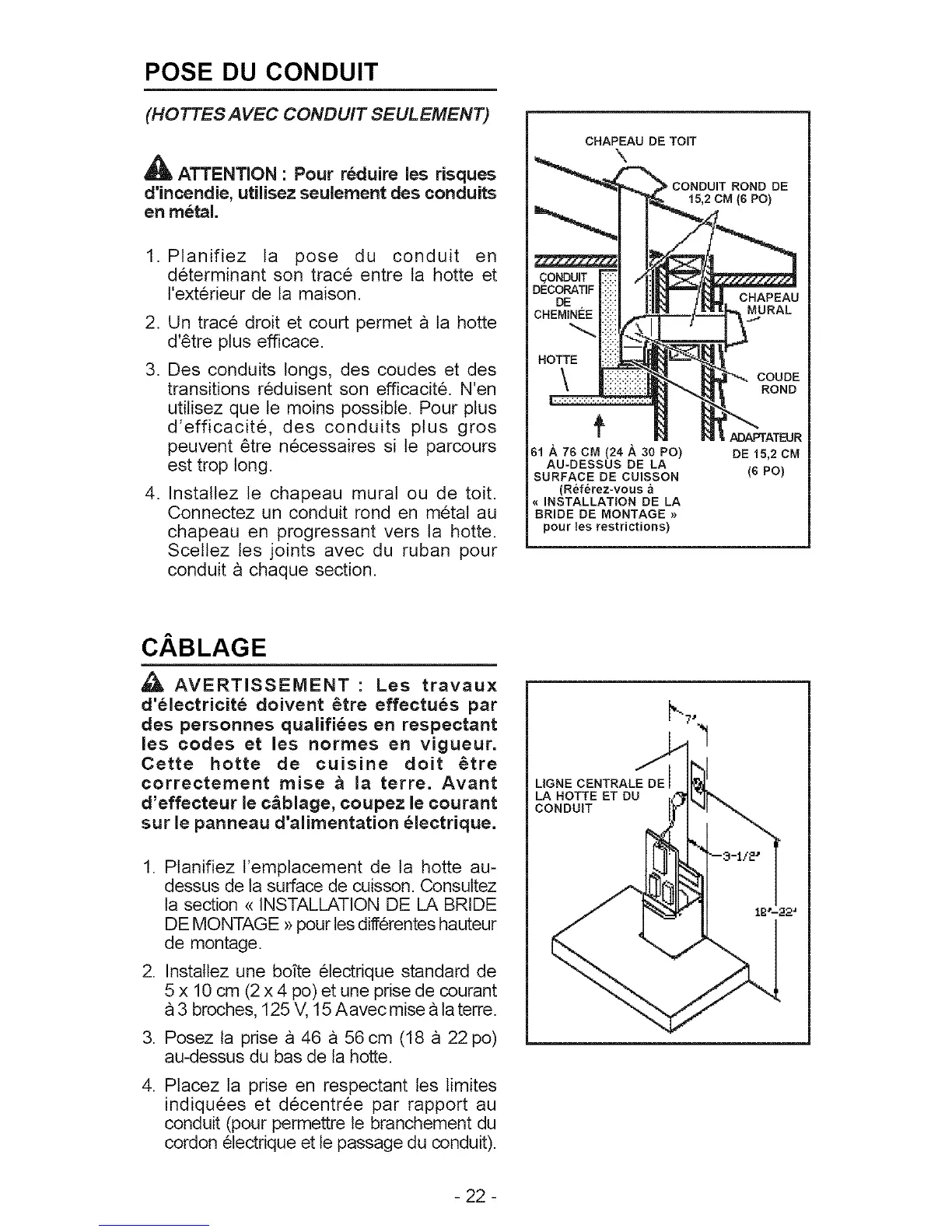

POSE DU CONDUIT
(HOTTES AVEC CONDUIT SEULEMENT)
A
ATTENTION : Pour reduire les risques
d'incendie, utilisez seulement des conduits
en metal.
1. Ptanifiez ta pose du conduit en
determinant son trace entre ta hotte et
l'exterieur de ta maison.
2. Un trace droit et court permet a ta hotte
d'6tre plus efficace.
3. Des conduits longs, des coudes et des
transitions reduisent son efficacite. N'en
utitisez que le moins possible. Pour plus
d'efficacite, des conduits plus gros
peuvent 6tre necessaires si le parcours
est trop long.
4. Instaltez te chapeau mural ou de toit.
Connectez un conduit rond en metal au
chapeau en progressant vers la hotte.
Scetlez les joints avec du ruban pour
conduit a chaque section.
CHAPEAU DE TOIT
N
DE
(sPO)
CHAPEAU
61 /_ 76 CM (24 A 30 PO)
AU-DESSUS DE LA
SURFACE DE CUISSON
(R_f_rez-vous
_ INSTALLATION DE LA
BRIDE DE MONTAGE >>
pour tes restrictions)
COUDE
ROND
ADAPTATEUR
DE 15,2 CM
(sPO)
CABLAGE
AVERTISSEMENT : Les travaux
d'electricit6 doivent _tre effectues par
des personnes qualifiees en respectant
les codes et les normes en vigueur.
Cette hotte de cuisine dolt _tre
correctement raise a la terre. Avant
d'effecteur le c_blage, coupez le ¢ourant
sur le panneau d'alimentation electrique.
1. Planifiez l'emplacement de la hotte au-
dessus de la surface de cuisson. Consultez
la section <<INSTALLATION DE LA BRIDE
DE MONTAGE >>pour les difl'erenteshauteur
de montage.
2. Instaltez une boTte electrique standard de
5 x 10 cm (2 x 4 po) et une prise de courant
3 broches, 125 V, 15 Aavec mise a ta terre.
3. Posez ta prise a 46 a 56 cm (18 a 22 po)
au-dessus du bas de ta hotte.
4. Ptacez la prise en respectant les timites
indiquees et decentr6e par rapport au
conduit (pour permettre le branchement du
cordon electrique et le passage du conduit).
LIGNE CENTRALE DE
LA HOTTE ET DU
CONDUIT
-22 -
