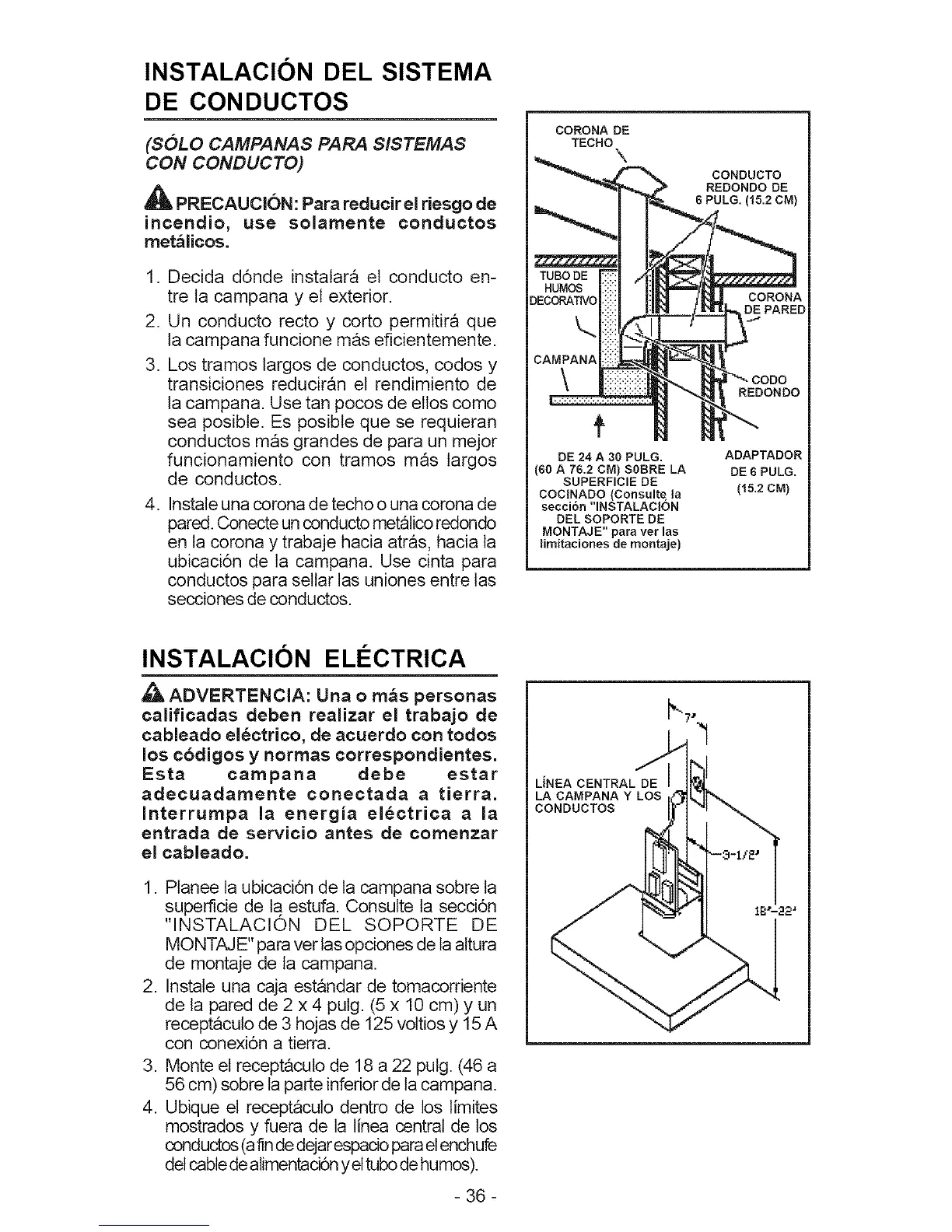

INSTALACION DEL SISTEMA
DE CONDUCTOS
(SOLO CAMPANAS PARA SISTEMAS
CON CONDUCTO)
PRECAUCION: Para reducir el riesgo de
incendio, use solamente conductos
met_licos.
1. Decida d6nde instalara et conducto en-
tre la campana y el exterior.
2. Un conducto recto y corto permitira que
la campana funcione mas eficientemente.
3. Los tramos largos de conductos, codos y
transiciones reduciran et rendimiento de
la campana. Use tan pocos de etlos como
sea posibte. Es posible que se requieran
conductos mas grandes de para un mejor
funcionamiento con tramos mas largos
de conductos.
4. Instale una corona de techo o una corona de
pared.Conecteunconducto metalico redondo
en la corona y trabaje hacia atras, hacia la
ubicaci6n de la campana. Use cinta para
conductos para sellar las uniones entre las
secciones de conductos.
CORONA DE
TECHO
CONDUCTO
REDONDO DE
6PULG.(15.2CM)
DE 24 A 30 PULG.
(60 A 76.2 CM) SOBRE LA
SUPERFICIE DE
COCINADO (Consulte, {a
secci6n "INSTALAClON
DEL SOPORTE DE
MONTAJE" para ver las
timitaciones de montaje)
ADAPTADOR
DE6PULG.
(15.2CM)
INSTALAClON ELi=CTRICA
_, ADVERTENCIA: Una o m&s personas
calificadas deben realizar el trabajo de
¢ableado electrico, de acuerdo con todos
los codigos y normas ¢orrespondientes.
Esta ¢ampana debe estar
adecuadamente conectada a tierra.
Interrumpa la energia eleetriea a la
entrada de servicio antes de comenzar
el cableado.
1. Planee la ubicaci6n de ta campana sobre la
superricie de la estufa. Consulte ta secci6n
"INSTALACION DEL SOPORTE DE
MONTAJ E"para vet las opciones de taaltura
de montaje de ta campana.
2. Instale una caja est&ndar de tomacorriente
de ta pared de 2 x 4 pulg. (5 x 10 cm) y un
receptaculo de 3 hojas de 125 voltios y 15A
con conexi6n a tierra.
3. Monte et receptaculo de 18 a 22 pulg. (46 a
56 cm) sobre la parte inferior de tacampana.
4. Ubique el receptaculo dentro de los limites
mostrados y fuera de la linea central de los
conductos(afindedejarespacioparaelenchufe
delcabledealimentad_Snyeltubo dehumos).
- 36 -
L{NEA CENTRAL DE
LA CAMPANA Y LOS
CONDUCTOS
