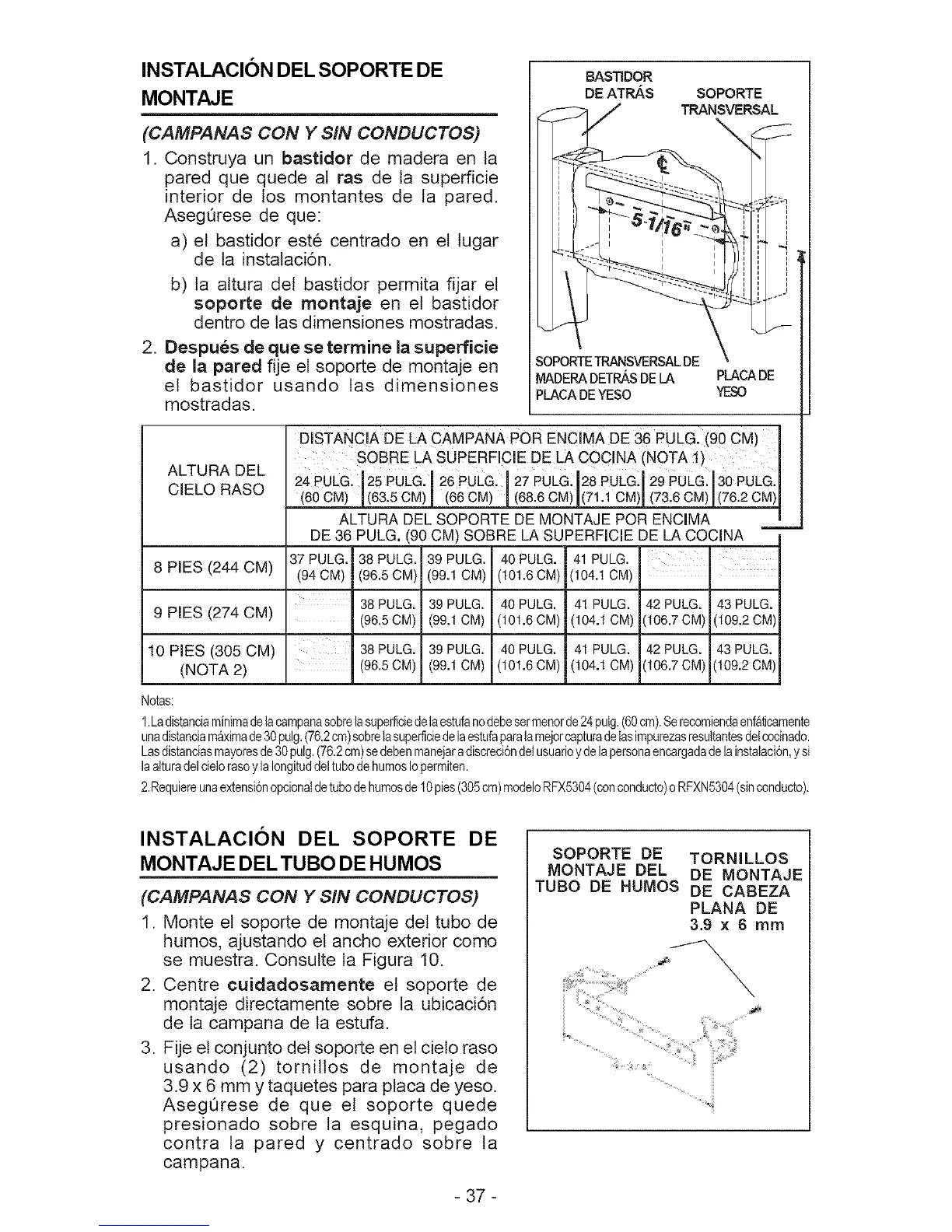

INSTALACION DEL SOPORTE DE
MONTAJE
(CAMPANAS CON Y SIN CONDUCTOS)
1. Construya un bastidor de madera en la
pared que quede al ras de la superficie
interior de los montantes de ta pared.
AsegQrese de que:
a) el bastidor este centrado en et tugar
de la instalaci6n.
b) la altura del bastidor permita fijar el
soporte de montaje en et bastidor
dentro de las dimensiones mostradas.
2. Despues de que se termine la superficie
de la pared fije el soporte de montaje en
el bastidor usando las dimensiones
mostradas.
BASTIDOR
DE ATR!_S
SOPORTETRANSVERSALDE
MADERADETR/_SDELA PLACA DE
PLACA DEYESO YESO
ALTURA DEL
CmELO RASO
8 PIES (244 CM)
9 PIES (274 CM)
10 PIES (305 CM)
(NOTA 2)
DISTANC!A DE LA CAMPANA PoR ENCIMA DE 36 PULG. (90 CM)
SOBRE LA SUPERFICIE DE LA COC!NA (NOTA 1)
24 PuLG. 25 PuLGI I 26 PuLG. 27 PuLG: 28 PuLG:[ 29 PULGI 30 PULG:
(60 CM) (63.5 CM) (66 ca) (68.6 ca) (71.1 CM) (7316ca) (76.2 ca)
ALTURA DEL SOPORTE DE MONTAJE POR ENCmMA
DE 36 PULG. (90 CM) SOBRE LA SUPERFmCIE DE LA COCINA m
37 PULG. 38 PULG. 39 PULG. 40 PULG. 41 PULG.
(94CM) (96.5CM) (99.1CM) (101.6CM) (104.1CM)
38 PULG. 39 PULG. 40 PULG. 41 PULG. 42 PULG. 43 PULG.
(96.5CM) (99.1 CM) (101.6CM) (104.1 CM) (106.7CM) (109.2CM)
38 PULG. 39 PULG. 40 PULG. 41 PULG. 42 PULG. 43 PULG.
(96.5CM) (99.1CM) (101.6CM) (104.1CM)(105.7CM)(109.2CM)
N0tas:
1.Ladistanciarninimadelacampanasobrelasaperficiedelaestufanodebesermenorde24 pulg.(60cm).Serecomiendaenfa_1camente
unadistanciamaximade 30palg.(76.2cm)sobretasuperflciedelaestufaparala mejorcapturadetasimpurezasresultantesdelcocinado.
Lasdistanciasrnayoresde30pulg.(762 cm)sedebenrnanejaradiscreci6ndelusuarioy dela personaencargadade lainstalaci6n,y si
la alturadelcielorasoylaIongituddeltubode humosIopermiten.
2.Requiereunaextensi6nopcionaldetabodehumosde10pies(305cm)modeloRFX5304(conconducto)oRFXN5304(sinconducto).
INSTALAClON DEL SOPORTE DE
MONTAJE DELTUBO DE HUMOS
(CAMPANAS CON Y SIN CONDUCTOS)
1. Monte et soporte de montaje det tubo de
humos, ajustando el ancho exterior como
se muestra. Consulte ta Figura 10.
2. Centre cuidadosamente el soporte de
montaje directamente sobre ta ubicaci6n
de ta campana de la estufa.
3. Fije et conjunto det soporte en et cielo raso
usando (2) tornittos de montaje de
3.9 x 6 mm y taquetes para placa de yeso.
AsegQrese de que et soporte quede
presionado sobre la esquina, pegado
contra la pared y centrado sobre la
campana.
- 37 -
SOPORTE DE TORNILLOS
MONTAJE DEL DE MONTAJE
TUBO DE HUMOS DE CABEZA
PLANA DE
3.9x6 mm
