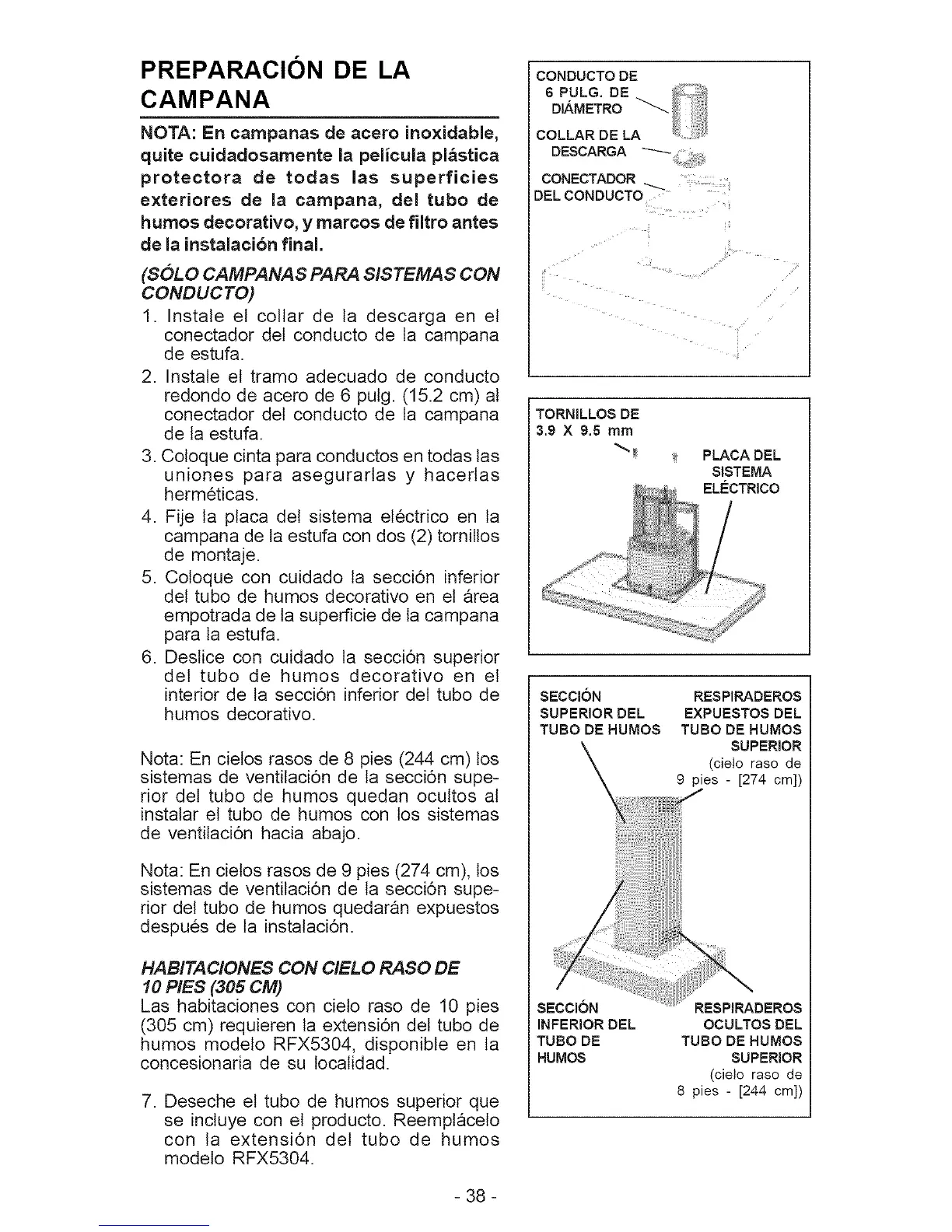

PREPARACION DE LA
CAMPANA
NOTA: En campanas de acero inoxidabie,
quite cuidadosamente la pelicula plastica
protectora de todas las superficies
exteriores de la campana, del tubo de
humos decorativo, y marcos de filtro antes
de la instalacion final.
(SOLO CAMPANAS PARA SISTEMAS CON
CONDUCTO)
1. Instale el collar de ta descarga en et
conectador del conducto de la campana
de estufa.
2. Instale et tramo adecuado de conducto
redondo de acero de 6 pulg. (15.2 cm) al
conectador det conducto de la campana
de la estufa.
3. Coloque cinta para conductos en todas las
uniones para asegurarlas y hacerlas
hermeticas.
4. Fije la placa del sistema etectrico en ta
campana de la estufa con dos (2) tomitlos
de montaje.
5. Coloque con cuidado la secci6n inferior
del tubo de humos decorativo en et area
empotrada de ta superficie de ta campana
para la estufa.
6. Deslice con cuidado ta secci6n superior
del tubo de humos decorativo en el
interior de la secci6n inferior det tubo de
humos decorativo.
Nota: En cielos rasos de 8 pies (244 cm)los
sistemas de ventitaci6n de ta seccidn supe-
rior det tubo de humos quedan ocultos al
instalar et tubo de humos con los sistemas
de ventitaci6n hacia abajo.
Nota: En cietos rasos de 9 pies (274 cm), tos
sistemas de ventitaci6n de la secci6n supe-
rior del tubo de humos quedaran expuestos
despues de la instalaci6n.
HABITACiONES CON CIELO RASO DE
10 PIES (305 CM)
Las habitaciones con cieto raso de 10 pies
(305 cm) requieren la extensi6n det tubo de
humos modelo RFX5304, disponible en la
concesionaria de su localidad.
7. Deseche et tubo de humos superior que
se incluye con et producto. Reemplaceto
con la extensi6n det tubo de humos
modeto RFX5304.
CONDUCTOOE
DESCARGA _
CONECTADOR
DEL CONDUCTO
i! if!
TORNILLOS DE
3.9 X S,5 mm
,_ PLACA DEL
SISTEMA
ELI'=CTRICO
SECCION RESPIRADEROS
SUPERIOR DEL EXPUESTOS DEL
TUBO DE HUMOS TUBO DE HUMOS
SUPERIOR
(cielo raso de
9 pies - [274 cm])
SECCION RESPIRADEROS
INFERIOR DEL OCULTOS DEL
TUBO DE TUBO DE HUMOS
HUMOS SUPERIOR
(cielo raso de
8 pies - [244 cm])
- 38 -
