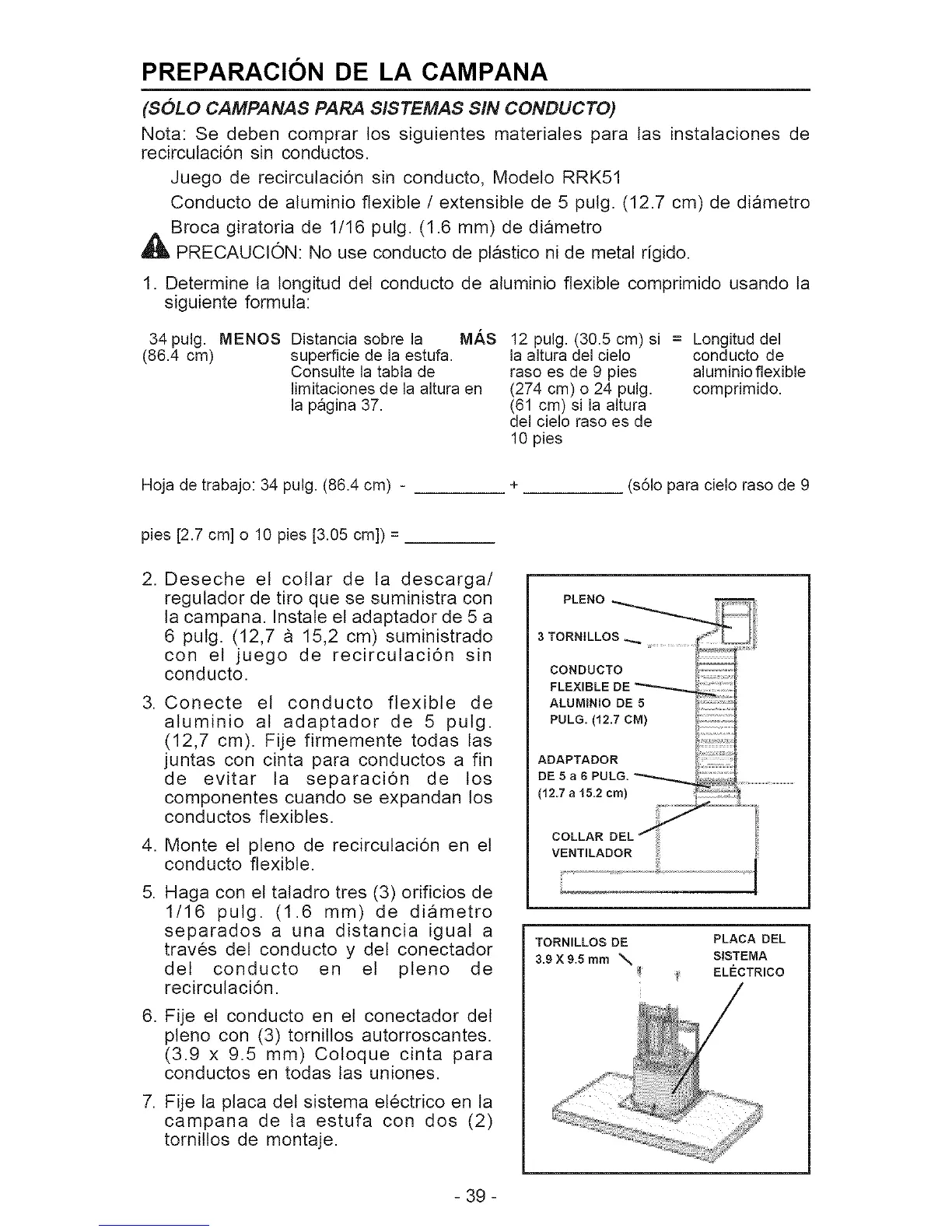

PREPARACION DE LA CAMPANA
(SOLO CAMPANAS PARA SISTEMAS SIN CONDUCTO)
Nota: Se deben comprar los siguientes materiales para las instalaciones de
recirculaci6n sin conductos.
Juego de recirculaci6n sin conducto, Modeto RRK51
Conducto de aluminio flexible / extensibte de 5 pulg. (12.7 cm) de diametro
_Broca giratoria de 1/16 pulg. (1.6 mm) de diametro
PRECAUCION: No use conducto de plastico ni de metal rigido.
1. Determine ta longitud det conducto de aluminio flexible comprimido usando la
siguiente formula:
34 pulg. MENOS Distancia sobre la MAS 12 pulg. (30.5 cm) si = Longitud del
(86.4 cm) superficie de la estufa, la altura del cielo conducto de
Consulte la tabla de raso es de 9 pies aluminiofiexible
limitaciones de la altura en (274 cm) o 24 pulg. comprimido.
la pagina 37. (61 cm) si la altura
del cielo raso es de
10 pies
Hoja de trabajo: 34 pulg. (86.4 cm) - (s61o para cielo raso de 9
pies [2.7 cm] o 10 pies [3.05 cm]) =
2. Deseche el collar de ta descarga/
regulador de tiro que se suministra con
ta campana. Instate et adaptador de 5 a
6 pulg. (12,7 a 15,2 cm) suministrado
con et juego de recircutaci6n sin
conducto.
3. Conecte et conducto flexible de
aluminio al adaptador de 5 pulg.
(12,7 cm). Fije firmemente todas las
juntas con cinta para conductos a fin
de evitar la separaci6n de los
componentes cuando se expandan los
conductos flexibles.
4. Monte et pleno de recirculaci6n en et
conducto flexible.
5. Haga con et taladro tres (3) orificios de
1/16 pulg. (1.6 mm) de diametro
separados a una distancia igual a
traves det conducto y del conectador
del conducto en et pteno de
recirculaci6n.
6. Fije et conducto en el conectador det
pleno con (3) tornillos autorroscantes.
(3.9 x 9.5 mm) Coloque cinta para
conductos en todas las uniones.
7. Fije la placa det sistema etectrico en la
campana de la estufa con dos (2)
tomitlos de montaje.
TORNILLOS DE
3.9 X 9.5 mrn
PLACA DEL
SISTEMA
ELC:CTRICO
- 39 -
