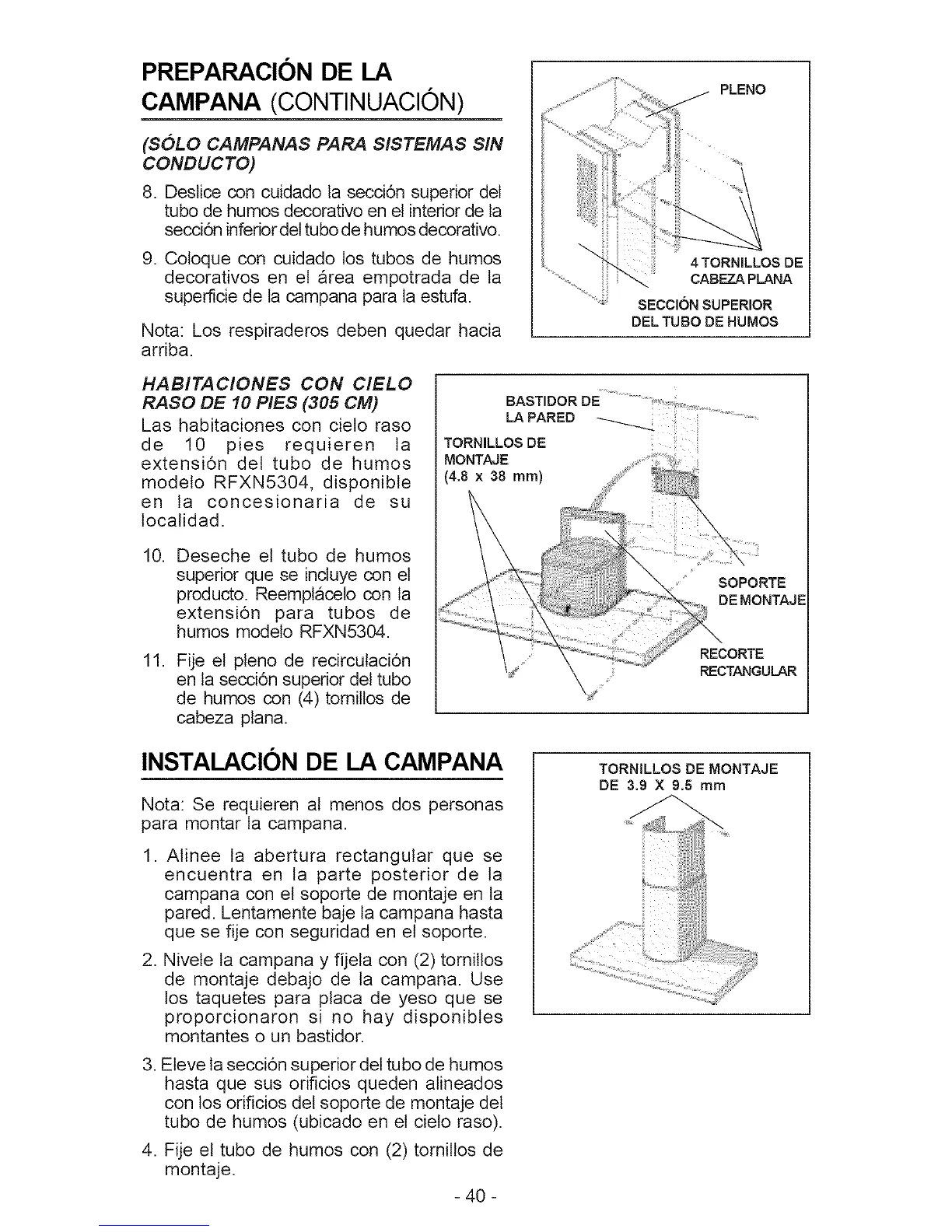

PREPARACION DE LA
CAMPANA (CONTINUACION)
(SOLO CAMPANAS PAPA SISTEMAS SIN
CONDUCTO)
8. Deslice con cuidado la secci6n superior del
tubo de humos decorativo en el interior de la
secci6n inferior deItubo de humos decorativo.
9. Coloque con cuidado los tubos de humos
decorativos en el area empotrada de la
superficie de ta campana para ta estufa.
Nota: Los respiraderos deben quedar hacia
arriba.
HABITACIONES CON CIELO
RASO DE 10 PIES (305 CA#)
Las habitaciones con cielo raso
de 10 pies requieren ta
extensi6n del tubo de humos
modeto RFXN5304, disponible
en la concesionaria de su
localidad.
TORNILLOS DE
MONTAJE
(4,8 x 38 mm)
10.
11.
Deseche et tubo de humos
superior que se inctuye con el
producto. Reemplaceto con ta
extensi6n para tubos de
humos modeto RFXN5304.
Fije el pleno de recircutaci6n
en ta secci6n superior del tubo
de humos con (4) tomitlos de
cabeza plana.
INSTALACION DE LA CAMPANA
Nota: Se requieren al menos dos personas
para montar ta campana.
1. Atinee la abertura rectangular que se
encuentra en la parte posterior de ta
campana con el soporte de montaje en ta
pared. Lentamente baje la campana hasta
que se fije con seguridad en et soporte.
2. Nivete la campana y fijeta con (2) tornillos
de montaje debajo de la campana. Use
los taquetes para placa de yeso que se
proporcionaron si no hay disponibles
montantes o un bastidor.
3. Eleve la secci6n superior det tubo de humos
hasta que sus orificios queden alineados
con los orificios del soporte de montaje del
tubo de humos (ubicado en et cieto raso).
4. Fije el tubo de humos con (2) tornitlos de
montaje.
- 40 -
PLENO
%,
4 TORNILLOS DE
CABF_ZAPLANA
SECCION SUPERIOR
DEL TUBO DE HUMOS
SOPORTE
DE MONTAJE
RECORTE
RECTANGULAR
TORNILLOS DE MONTAJE
DE 3,9 X 9.5 mm
