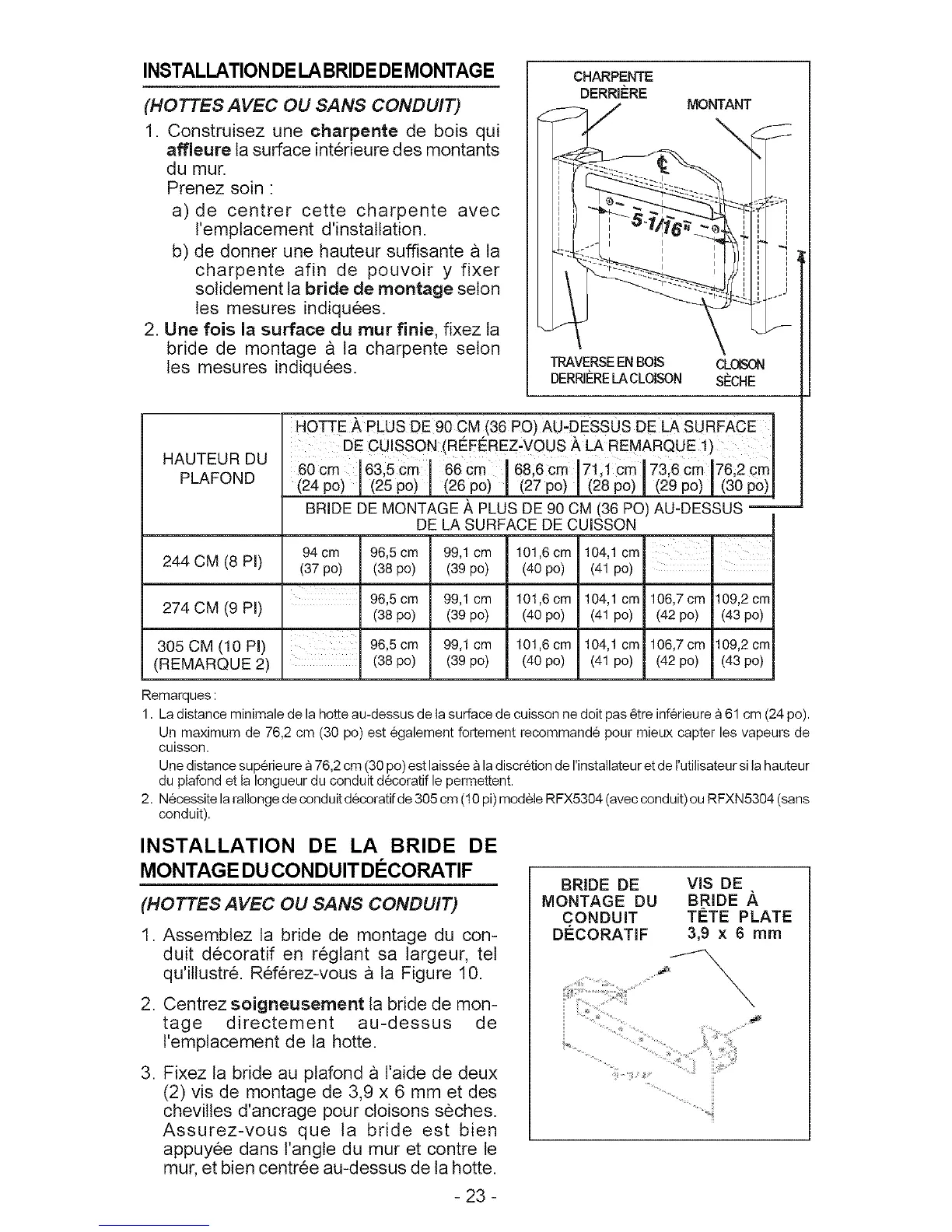

INSTALLATION DELA BRIDE DEMONTAGE CHARPENTE
DERRIERE
(HOTTES AVEC OU SANS CONDUIT)
1. Construisez une ¢harpente de bois qui
affleure la surface interieure des montants
du mur.
Prenez soin :
a) de centrer cette charpente avec
l'emplacement d'installation.
b) de donner une hauteur suffisante a ta
charpente afin de pouvoir y fixer
sotidement ta bride de montage seton
tes mesures indiquees.
2. Une lois la surface du tour finie, fixez ta
bride de montage a la charpente selon
les mesures indiquees.
MONTANT
\
TRAVERSEENBOIS CLOISON
DERRIF:RELACLOISON S_:CHE
f
i
i
i
i
i
I
I
I
HAUTEUR DU
PLAFOND
HOTTE ,_PLUS DE 90 CM(36 PO) AU-DESSUS DE LA SURFACE
DE CUISSON (REFEREZ,VOUS A LA REMARQUE t)
60ore 63,50m I 66cm 68;6cm 171;icm173160m176i2cm
(24 po) (25 po) (26 po) (27 po) (28 po) (29 po) (30 po)
BRIDE DE MONTAGE ,_ PLUS DE 90 ca (36 PO) AU-DESSUS
DE LA SURFACE DE CUISSON
i !
94 cm 96,5 cm 99,1 cm 101,6 cm 104,1 cm "
244 CM (8 PI) (37 po) (38 po) (39 po) (40 po) (41 po) I
96,5cm 99,1cm 101,6cm 104,1cm 106,7cm 109,2cm
274 CM (9 PI) (38 po) (39 po) (40 po) (41 po) (42 po) (43 po)
305 CM (10 PI) 96,5 cm 99,1 cm 101,6 cm 104,1 cm 106,7 cm 109,2 cm
(REMARQUE 2) (38 po) (39 po) (40 po) (41 po) (42 po) (43 po)
Remarques :
1. La distance minimale de la hotte au-dessus de ta surface de cuisson ne doit pas @re inf@ieure a 61 cm (24 po).
Un maximum de 76,2 cm (30 po) est &galement fortement recommand& pour mieux capter les vapeurs de
cuisson.
Une distance superieure a 76,2 cm (30 po) est laissee a la discretion de I'instatlateur et de l'utilisateur si la hauteur
du ptafond et ta Iongueur du conduit decoratif le permettent.
2. N&cessite la rallonge de conduit d&coratif de 305 cm (10 pi) mod61e RFX5304 (avec conduit) ou RFXN5304 (sans
conduit).
INSTALLATION DE LA BRIDE DE
MONTAGE DUCONDUIT DleCORATIF
(HOTTES AVEC OU SANS CONDUIT)
1. Assemblez la bride de montage du con-
duit decoratif en regtant sa largeur, tel
qu'itlustr& Ref6rez-vous a la Figure 10.
2. Centrez soigneusement la bride de mon-
tage directement au-dessus de
l'emplacement de la hotte.
3. Fixez la bride au plafond a l'aide de deux
(2) vis de montage de 3,9 x 6 mm et des
chevitles d'ancrage pour cloisons seches.
Assurez-vous que la bride est bien
appuyee dans t'angte du mur et contre le
mur, et bien centree au-dessus de la hotte.
BRIDE DE VlS DE
MONTAGE DU BRIDE .&
CONDUIT T#TE PLATE
DECORATIF 3,9 x 6 mm
- 23 -
