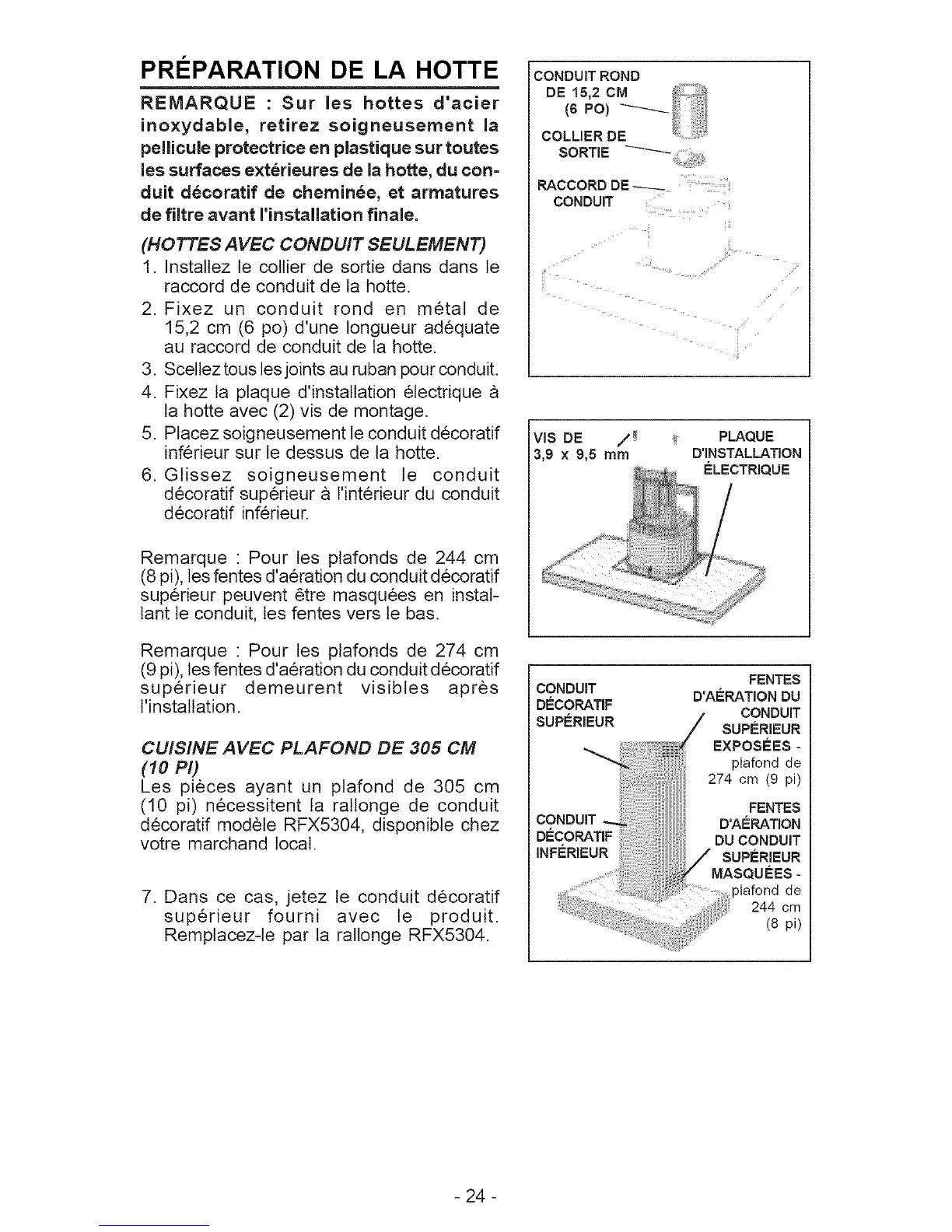

PRI_PARATION DE LA HOTTE CONDUITROND
REMARQUE : Sur les hottes d'acier
ino×ydable, retirez soigneusement la
pellicule protectrice en plastique sur routes
les surfaces exterieures de lahotte, du con=
duit decoratif de cheminee, et armatures
de filtre avant I'installation finale.
(HOTTES AVEC CONDUIT SEULEMENT)
1. Instaltez te collier de sortie dans dans te
raccord de conduit de ta hotte.
2. Fi×ez un conduit rond en metal de
15,2 cm (6 po) d'une longueur adequate
au raccord de conduit de ta hotte.
3. Scellez tous lesjoints au ruban pour conduit.
4. Fixez la plaque d'installation electrique
la hotte avec (2) vis de montage.
5. Ptacez soigneusement te conduit decoratif
inferieur sur le dessus de la hotte.
6. Glissez soigneusement te conduit
decoratif superieur a l'interieur du conduit
decoratif inferieur.
Remarque : Pour les plafonds de 244 cm
(8 pi), tesfentes d'aeration du conduit decoratif
superieur peuvent 6tre masquees en instal-
lant le conduit, les fentes vers le bas.
Remarque : Pour les plafonds de 274 cm
(9 pi), les fentes d'aeration du conduit decoratif
superieur demeurent visibtes apres
l'installation.
CUISINE AVEC PLAFOND DE 305 CM
(10 PI)
Les pieces ayant un plafond de 305 cm
(10 pi) necessitent la rallonge de conduit
decoratif modele RFX5304, disponible chez
votre marchand local.
7. Dans ce cas, jetez te conduit decoratif
superieur fourni avec te produit.
Remplacez-te par la raltonge RFX5304.
SORTIE
RACCORD DE _ ::: ::;
CONDUIT ............
i! if!
VIS DE ,/_ _ PLAQUE
3,9 × 9,5 mm D'INSTALLATION
ELECTRIQUE
FENTES
CONDUIT D'AC_RATION DU
D!_CORATIF
CONDUIT
SUPI_=RIEUR SUPI_=RIEUR
EXPOSI_=ES -
plafond de
274 cm (9 pi)
CONDUIT
DECORATIF
INFI-RIEUR
FENTES
D'AI_RATION
DU CONDUIT
SUPI_'=RIEUR
MASQUI_ES -
plafond de
244 cm
(8 pi)
- 24 -
