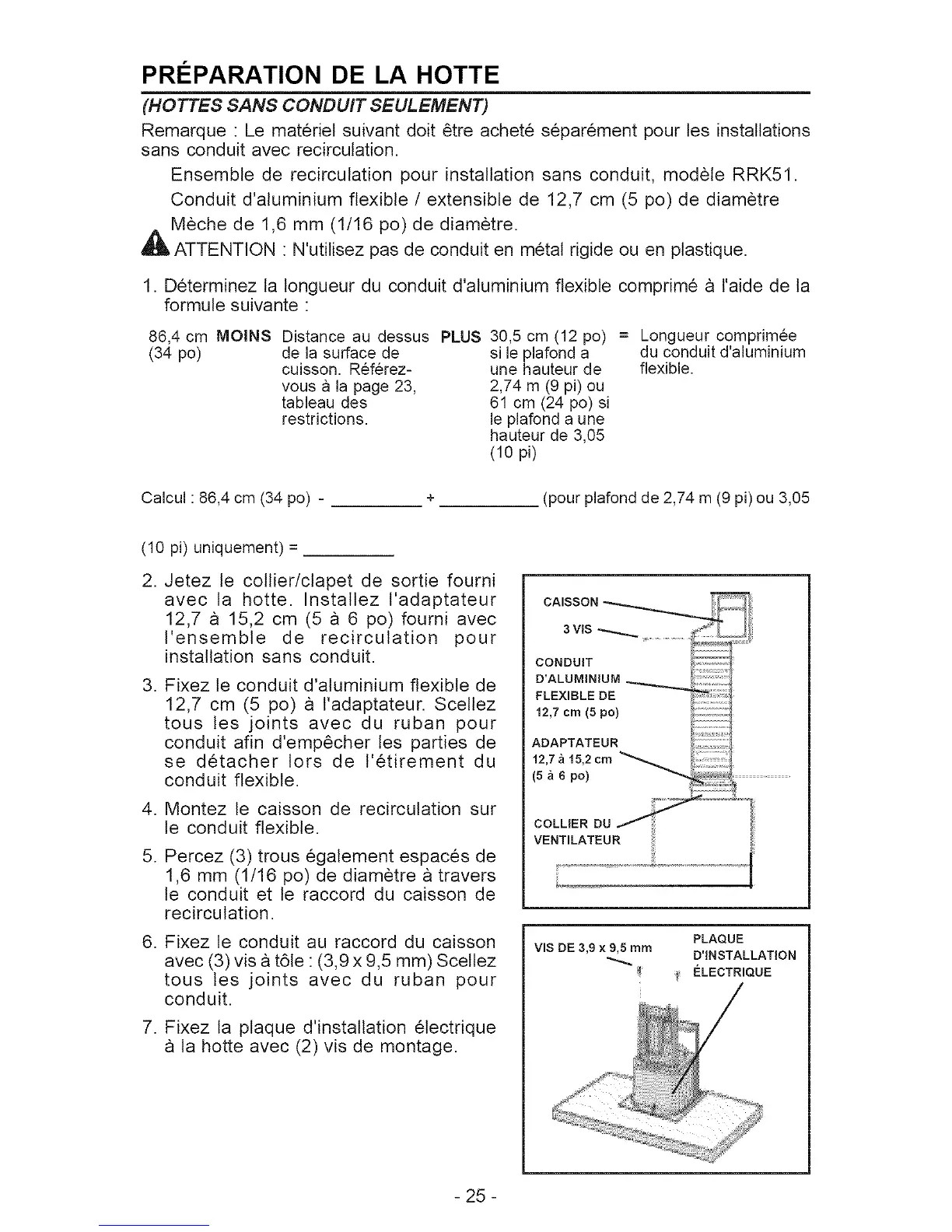

PR¢:PARATION DE LA HOTTE
(HOTTES SANS CONDUIT SEULEMENT)
Remarque : Le materiet suivant dolt 6tre achete separ6ment pour les installations
sans conduit avec recirculation.
Ensemble de recirculation pour installation sans conduit, modete RRK51.
Conduit d'aluminium flexible / extensible de 12,7 cm (5 po) de diametre
Meche de 1,6 mm (1/16 po) de diametre.
_1_ ATTENTION : N'utitisez pas de conduit en metal rigide ou en plastique.
1. Determinez la longueur du conduit d'aluminium flexible comprime a l'aide de la
formule suivante :
86,4 cm MOINS Distance au dessus PLUS 30,5 cm (12 po) = Longueur comprimee
(34 po) de la surface de si le plafond a du conduit d'alumJnium
cuisson. Ref@ez- une hauteur de flexible.
vous a la page 23, 2,74 m (9 pi) ou
tableau des 61 cm (24 po) sJ
restrictions, le plafond a une
hauteur de 3,05
(10 pi)
Calcul : 86,4 cm (34 po) - (pour plafond de 2,74 m (9 pi) ou 3,05
(10 pi) uniquement) =
2. Jetez te coltier/clapet de sortie fourni
avec la hotte. Installez l'adaptateur
12,7 a 15,2 cm (5 a 6 po) fourni avec
l'ensembte de recircutation pour
installation sans conduit.
3. Fixez le conduit d'aluminium flexible de
12,7 cm (5 po) a t'adaptateur. Scetlez
tous tes joints avec du ruban pour
conduit afin d'emp6cher les parties de
se detacher lots de l'etirement du
conduit flexible.
4. Montez te caisson de recirculation sur
le conduit flexible.
5. Percez (3) trous egalement espaces de
1,6 mm (1/16 po) de diametre a travers
le conduit et le raccord du caisson de
recirculation.
6. Fixez te conduit au raccord du caisson
avec (3) visa t61e: (3,9 x 9,5 mm) Scetlez
tous tes joints avec du ruban pour
conduit.
7. Fixez la plaque d'installation electrique
la hotte avec (2) vis de montage.
CA SSON
3 VlS
CONDUIT
D'ALUMINIUM
FLEXIBLE DE
12,7 cm (5 po)
ADAPTATEUR
12,7 _ 15,2 crn
(5 _ s po) ............
COLLIER DU
VENTILATEUR
PLAQUE
VlS DE 3,9 x 9,5 mm D'INSTALLATION
ELECTRIQUE
- 25 -
