- 22 -

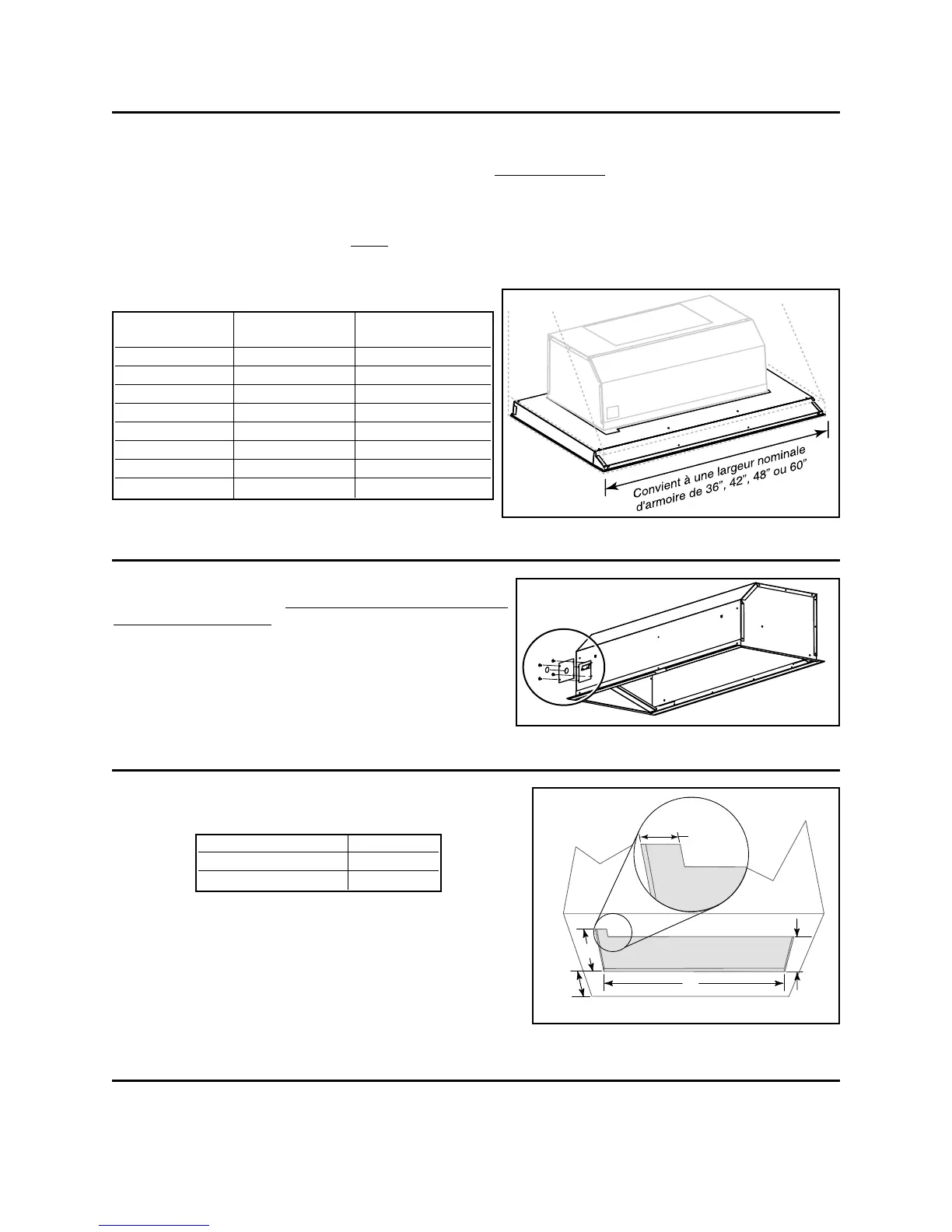

8. DÉCOUPER LE TROU DANS LA BASE DE L’ARMOIRE
Si ce n’est déjà fait, découper le trou dans la base de
l’armoire, aux dimensions indiquées ci-dessous.
NOTES: 1. Découper l’encoche illustrée dans le médaillon
seulement si le contrôle mural optionnel RMIPWC
est installé.
2. La distance minimale recommandée entre l’arrière
de l’armoire et le rebord arrière de la découpe est
de 2 1/4’’.
A
17 1/16''
HD0084
3 1/2''
16 3/8''
2 1/4''
min.
MODÈLE DE MODULE A
RMIP33 32 1/2’’
RMIP45 44 1/2’’
6. INSTALLER LE REVÊTEMENT D’ARMOIRE (OPTIONNEL)
Les revêtements d’armoire ont été conçus spécialement pour protéger la base de l’armoire. Pour
commander, consulter le tableau ci-dessous afin de trouver le modèle de revêtement correspondant à votre
module ainsi qu’à la largeur de l’armoire. Visitez le site www.broan.com ou contacter le service technique
(les numéros de téléphone se trouvent sur la page couverture) afin de connaître leurs caractéristiques
spécifiques, incluant les profondeurs de chacun des modèles. Pour l’installation, voir la feuille d’instruction
du revêtement d’armoire.
Le revêtement d’armoire s’installe a
vant le module.
NOTE: Il est possible que la pièce avant de certains modèles de revêtement d’armoire empiète sur le
rebord avant du module. Si tel est le cas, retirer cette pièce, assembler le module et reinstaller la
pièce avant du revêtement d’armoire.
REVÊTEMENT MODULE LARGEUR NOMINALE
DE L’ARMOIRE
RML3336 RMIP33 36’’
RML3336S RMIP33 36’’
RML3342 RMIP33 42’’
RML3342S RMIP33 42’’
RML4548 RMIP45 48’’
RML4548S RMIP45 48’’
RML4560 RMIP45 60’’
RML4560S RMIP45 60’’
HA0038F
Le branchement électrique du contrôle mural optionnel se
fait à l’avant du module. Effectuer ce branchement avant
l’installation du module.
Pour les détails de l’installation, voir les instructions
incluses avec le contrôle mural RMIPWC.
7. INSTALLER LE CONTRÔLE MURAL RMIPWC (OPTIONNEL)
HL0044
9. INSTALLER LE VENTILATEUR (EXTÉRIEUR OU INTÉRIEUR)
VENTILATEUR INTÉRIEUR : Suivre toutes les étapes subséquentes de ce guide.
VENTILATEUR EXTÉRIEUR :Voir les instructions fournies avec le ventilateur extérieur et suivre les étapes
13, 14, 16, 17, 19 et suivantes de ce guide.
