- 23 -

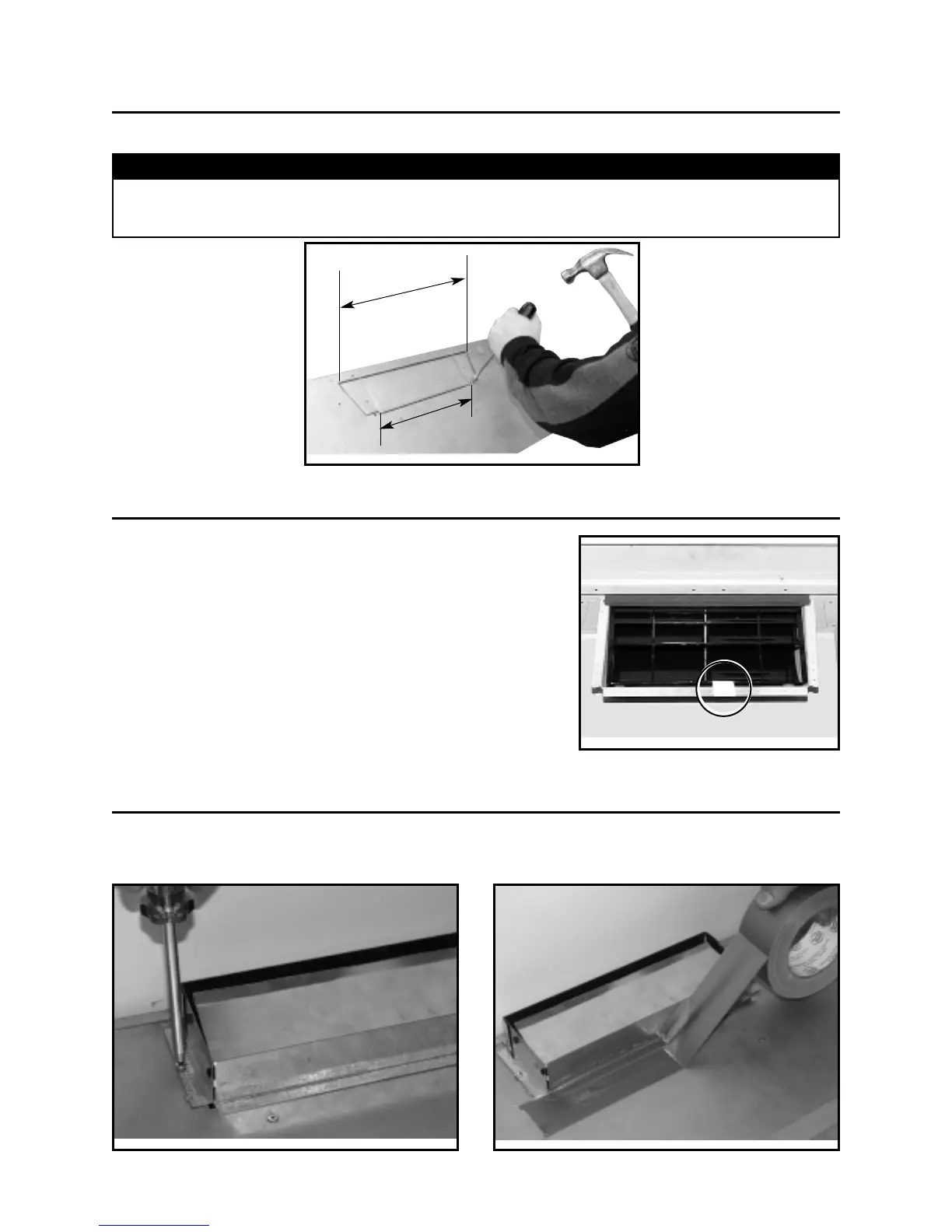

11. INTALLER LE DÉVIATEUR (VENTILATEUR INTÉRIEUR)
Installer le déviateur tel qu’illustré.
NOTE : Afin d’empêcher que le déviateur glisse à l’extérieur de la
plaque ventilateur, apposer du ruban adhésif à sa base une
fois inséré dans la plaque ventilateur (incluse avec les
ventilateur P5 et P8). S’il est bien installé, le déviateur
dépasse d’environ 1/8” au-dessus de la plaque ventilateur.
HD0087
12. INSTALLER L’ ADAPTATEUR (VENTILATEUR INTÉRIEUR)
En utilisant 2 vis #6 x 1/2’’, installer l’adaptateur sur le dessus de la plaque ventilateur. Retirer le ruban
adhésif sur le volet de l’adaptateur. Sceller ensuite l’adaptateur à la plaque ventilateur à l’aide de ruban
adhésif en toile.
HD0005
HD0006
10. ENLEVER L’OUVERTURE PRÉAMORCÉE (VENTILATEUR INTÉRIEUR)
Enlever l’ouverture préamorcée sur la plaque ventilateur. Voir la photo ci-dessous.
ATTENTION
Si un moteur P5 est installé, enlever l’ouverture préamorcée de 10’’ de large (la plus petite). Si un
moteur P8 est installé, retirer l’ouverture préamorcée de largeur correspondante aux conduits
(adaptateur 10’’ ou 14’’).
Enlèvement de l’ouverture préamorcée sur la plaque du ventilateur
HD0077
Ouverture
de 14’’
Ouverture
de 10’’
