av den mekaniske låsen må du trykke på nødstoppknappen og
flyttedenoppover(fig.26)(26.5).
JUSTERING AV BOREDYBDEN (FIG. 27)
Denne funksjonen er nyttig når du ønsker å bore hull med
samme dybde i et arbeidsstykke. Fastspenn arbeidsstykket
i skruestikken på apparatet. Sett ønsket bor inn i chucken.
Plasserborenpåarbeidsoverflaten.Løsnelåsehåndtaket(fig.
27)(27.1)ogdreiringentilskalaentilnull(fig.27)(27.2).Velg
nå ønsket dybde og drei ringen til skalaen helt til ønsket dybde
somoppgitt avpilen.Stramlåsehåndtaket tiligjen.Pådenne
måtenvilborenstanseveddeninnstiltedybdenhvergang.
NBD350: Bruk dybdestoppermutrene (fig. 27B) (27B.1) og
dybdeskalaen(fig.27B)(27B.2) og still inn ønsket hulldybde.
Festdybdestoppermutrene.Pådenne måtenvilborenstanse
veddeninnstiltedybdenhvergang.
ENDRING AV CHUCKENS HASTIGHET
(FIG. 28 - 29, OG DIAGRAM 1, SIDE 15)
Skru løs krysshodeskruene som fester beskytteren
til remskivene. Løft opp beskytteren for å avdekke
remskivesystemet. Bestem hastigheten som er nødvendig
for chucken og finn posisjonen til remmen på de tilhørende
remskivene (slå opp i hastighetsdiagrammet). Løsne de to
vingeskruenepåbeggesideneavkomponenten(fig.28)(28.1).
For å slakke spenningen til drivremmen må du flytte spaken
forremstrammingmotvenstre(fig.28)(28.2).Pådennemåten
vil motoren, som er plassert på baksiden av apparatet, gli på
detoglideskinneneog løsnespenningentildrivremmen.For
å flytte drivremmen helt til ønsket posisjon på remskivene må
du skyve remmen på transmisjonsakselens største remskive i
retning av den remskiven som er litt mindre og samtidig dreie
transmisjonsakselen for hånd helt til drivremmen er plassert på
denremskivensomerlittmindre.Gjentadenneprosedyrenpå
remstrammerskiven og på motorremskiven helt til remmen er
plassertpådeønsketeremskivene.
NBD350:Løsnespakenfor remstramming (fig. 28B) (28B.1).
På denne måten blir spenningen på drivremmen slakkere.
Motorenhetenerhengsletforåkunnestrammedrivremmen.
Forplasseringavremmenpåremskivene,sediagram1.
NB:Ikkekryssremmenforåoppnåmiddelshastighet.Apparatet
vilskades.
REMSTRAMMING
Når drivremmen er plassert på de ønskete remskivene må du
strammedenvedåflyttespakenforremstrammingmothøyre.
For å kontrollere at spenningen er korrekt må du trykke med
en finger på midten av drivremmen (fig. 29). Remmen bør
bevegesegca.13mm.Stramtiligjendetovingemutreneforå
fastspennemotorenpådetoglideskinnene.
NBD350: Når drivremmen er plassert på de ønskete remskivene
må du stramme den ved å flytte den hengslete motoren i pilens
retning(fig.30)(30.1).Foråkontrollereatspenningenerkorrekt
mådutrykkemedenfingerpåmidtenavdrivremmen(fig.31).
Remmenbørbevegesegca.13mm(fig.31)(31.1).Stramigjen
spakenforremstramming.
VEDLIKEHOLD
Denneboremaskinenkreverlitevedlikehold.Passbarepåatalle
delenesomikkeermaltemåbeskyttesmedettyntlagmedlettolje.
Ikke la det være sponrester igjen på apparatet. Ikke kasser
sponen sammen med husholdningsavfallet. Sponen skal
kassereshosetkildesorteringssenter.
Undersøk og kontroller alltid innstillingene og justeringene før
dubrukerapparatet.
GENERELLE RETNINGSLINJER FOR Å BRUKE
SØYLEBOREMASKINEN
Brukalltidenkjørnerforåmerkeavstedethvorduskalbore.En
kjørnererenspissstålstangtilåhamremerkeriarbeidsstykket.
Kjørneren hindrer at boren kan flytte seg fra den bestemte
posisjonen.
Begynn alltid med å bore et lite hull og utvid deretter gradvis
diameteren. Når du skal bore i metaller må du smøre boren
medlittolje.
ALDRI bruk vann eller et vannbasert smøremiddel som
kjølemiddel.Dukanfåelektriskstøt.IKKEbrukoljenårduskal
bore i kobber eller messing. Vær forsiktig når du skal bore i
kobberellermessing.Deterlettforatborensittersegfast.
Verktøy med liten diameter må arbeide ved større hastighet.
Dess større verktøyets diameter er dess mindre er hastigheten
somkreves.
Det følgende diagrammet over borehastigheter er kun
veiledende og inkluderer kun de mest vanlige materialene,
bordiametereneogborehastighetene.

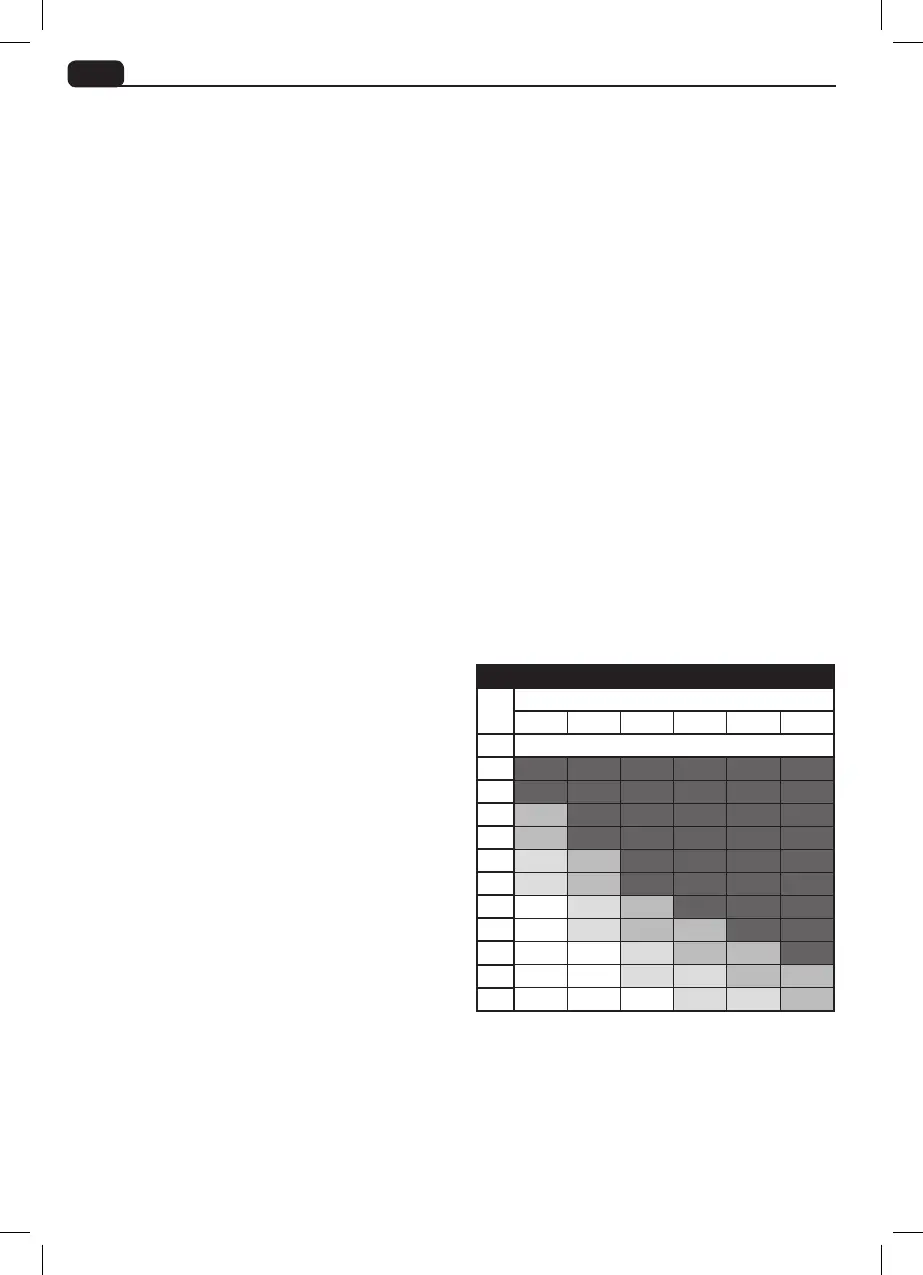

Borehastighet(kunveiledende)
Arbeidsmateriale
D E F G H I
C Chuckens hastighet (o/min.)
3 2500 2500 2500 2500 2500 2500
4 2500 2500 2500 2500 2500 2500
5 1750 2500 2500 2500 2500 2500
6 1750 2500 2500 2500 2500 2500
7 1250 1750 2500 2500 2500 2500
8 1250 1750 2500 2500 2500 2500
9 900 1250 1750 2500 2500 2500
10 900 1250 1750 1750 2500 2500
11 600 900 1250 1750 1750 2500
12 600 900 1250 1250 1750 1750
13 600 600 900 1250 1250 1750
C Bordiameter målt i mm
D Stål
E Støpejern
F Kanonmetall
G Aluminium
H Plast
I Tre
