NUTOOL NBD350 - Page 14

14
NBD350 NBD450-2 - NBD450 - NBD450-3
NBD750 - NBD1500 - NBD1500-1

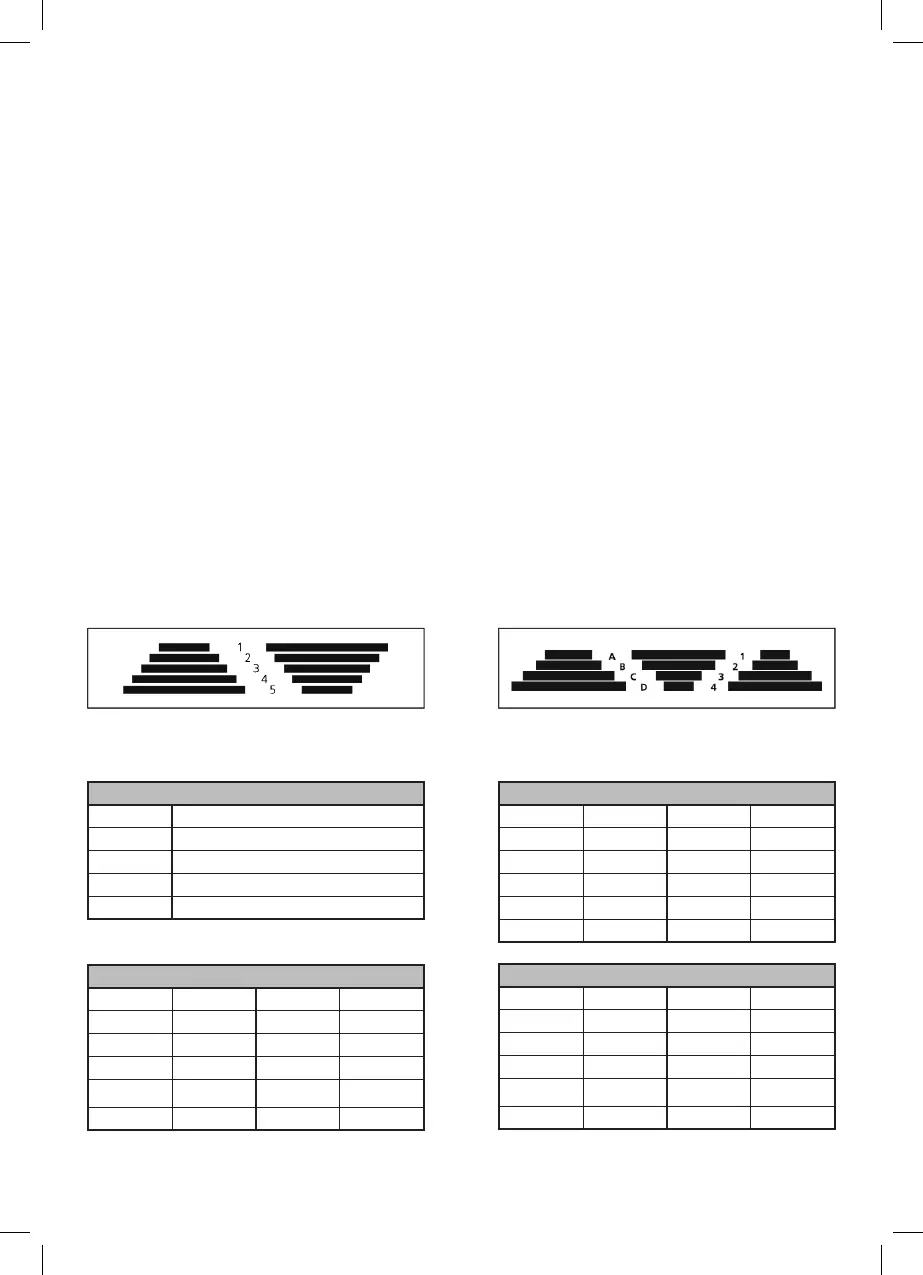

GRAFICO 1 - Disposizione della puleggia / Grafico delle velocità dell’alberino (giri/min)
CHART 1 - Pulley Arrangement / Spindle Speeds Chart (min
-1
)
TABLEAU 1 - Tableau du réglage de l’ensemble de poulies étagées / Vitesses de broche (trs/min)
TABELLE 1 - Riemenscheibenanordnung / Spindeldrehzahltabelle (min
-1
)
CUADRO 1 - Disposición de poleas y velocidades del husillo (min
-1
)
QUADRO 1 - Disposição de polias / Quadro das velocidades do eixo do comando (min
-1
)
GRAFIEK 1 - Poelie-opstelling / Grafiek van de spilsnelheden (omw/min)
DIAGRAM 1 - Placering af rem på remskiverne / Diagram over spindlens hastigheder (omdr./min.)
DIAGRAM 1 - Placering av rem på remskivorna / Diagram över spindelhastigheter (varv/min)
KAAVIO 1 - Hihnan sijoittelu hihnapyörille / Istukan nopeuskaavio (kierr./min)
ΓΡΑΦΙΚΉ ΑΝΑΠΑΡΆΣΤΑΣΗ 1 - Διάταξη της τροχαλίας / Γραφική αναπαράσταση ταχύτητας άξονα ( στροφές/λεπτό )
TABELA 1 - Ustawienia koła pasowego / Prędkośc obrotowa wrzeciona (min –1)
TABELA 1 - Sistem remenica i brzine radnog vretena (min
-1
)
TABELA 1 - Tabela vrtljajev vretena (min
-1
) in postavitev jermenic
1. GRAFIKON - A tárcsa helyzete / Tengely fordulatszám grafikon (fordulat/perc)
GRAF 1 - Uložení řemenice / Grafické znázornění rychlostí vřetene (ot./min.)
GRAFICKÉ VYOBRAZENIE 1 - Uloženie remenice / Grafické znázornenie rýchlosí vretena (otáčky /min.)
СХЕМА 1 - Монтаж диска / Схема скорости валика (обороты/ минуты)
DIAGRAM 1 - Plasseringen av remmen på remskivene / diagram over chuckens hastigheter (o/min.)
GRAFİK 1 - Kasnak düzeni / Tali mil hız grafiği (dev/dak)
SCHEMA 1 - Dispunerea şaibelor / Schema vitezelor arborelui (turaţii/minut)
СКИЦА 1 - Разположение на ремъчното зъбно колело / Диаграмма на скоростите на кардана (обороти/мин)
GRAFIČKI PRIKAZ 1 - Razmeštaj remena /Grafički prikaz brzine vretena (obrtaja/min)
SCHEMA 1 - Skridinio montažas/ Velenėlio greičio schema (apsisukimai/minutės)
SHĒMA 1. - Diska montāža / Vārpstas ātruma shēma (apgriezieni/minūtē)
SKEEM 1 - Ploki montaaž /Võlli kiiruse skeem (pöörded/minutid)
GRAFIKON 1 - Raspored transmisionog koluta /Grafikon brzine osovine (obrtaja/min)
NBD350
1 2650
2 1650
3 1220
4 850
5 580
NBD450-2 - NBD450-3
D1 210 A2 970
D2 300 B3 1040
C1 350 C4 1170
C2 420 A3 1480
B1 500 B4 1580
D3 540 A4 2220
NBD450
D1 220 A2 800
D2 300 B3 1300
C1 350 C4 1400
C2 450 A3 1500
B1 530 B4 2200
D3 580 A4 2450
NBD750
D1 240 A2 970
D2 335 B3 1210
C1 385 C4 1330
C2 480 A3 1570
B1 530 B4 1880
D3 610 A4 2400
