- 12 -
1. ENTRÉE USB - Pour mises à jour logicielles et
connexion de clavier ou souris
2. DEL D’ALIMENTATION - Indique que l’appareil est
sous tension
3. DEL VIDÉO - Indique la connexion HDMI
4. DEL LINK - Indique la connexion sans l
5. PRISE IR 2,5mm - Connexion de l’extension pour
télécommande IR externe
6. TOUCHE DE STANDBY (mise en veille) - Réglez
l ‘appareil en mode de veille
7. PRISE HDMI - Connexion de votre appareil HDMI
8. PRISE D’ALIMENTATION 5V CC - Connexion à
l’alimentation

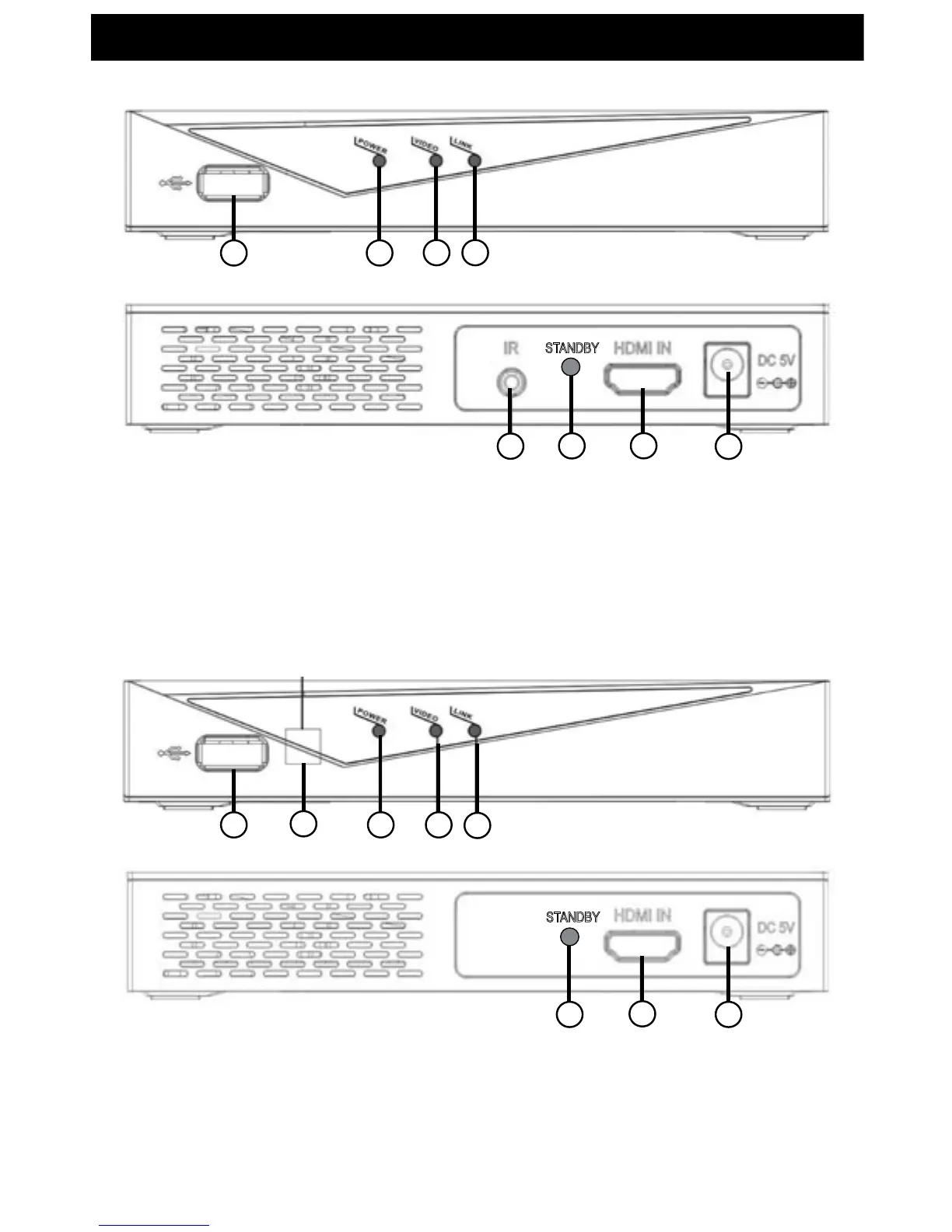

TOUCHES ET CONNEXIONS
1 2
3 4
Émetteur - panneau avant
2
3 4
5
Récepteur - panneau avant
7
86
Récepteur - panneau arrière
Émetteur - panneau arrière
5
7
8
6
1. ENTRÉE USB - Pour mises à jour logicielles et
connexion de clavier ou souris
2. FENÊTRE DU CAPTEUR IR - Détecte le signal IR
3. DEL D’ALIMENTATION - Indique que l’appareil est
sous tension
4. DEL VIDÉO - Indique la connexion HDMI
5. DEL LINK - Indique la connexion sans l
6. TOUCHE DE STANDBY (mise en veille) - Réglez
l ‘appareil en mode de veille
7. PRISE HDMI - Connexion de votre appareil HDMI
8. PRISE D’ALIMENTATION 5V CC - Connexion à
l’alimentation
