Olimpia splendid B0921 - Beschreibung des Displays

14
DE
7

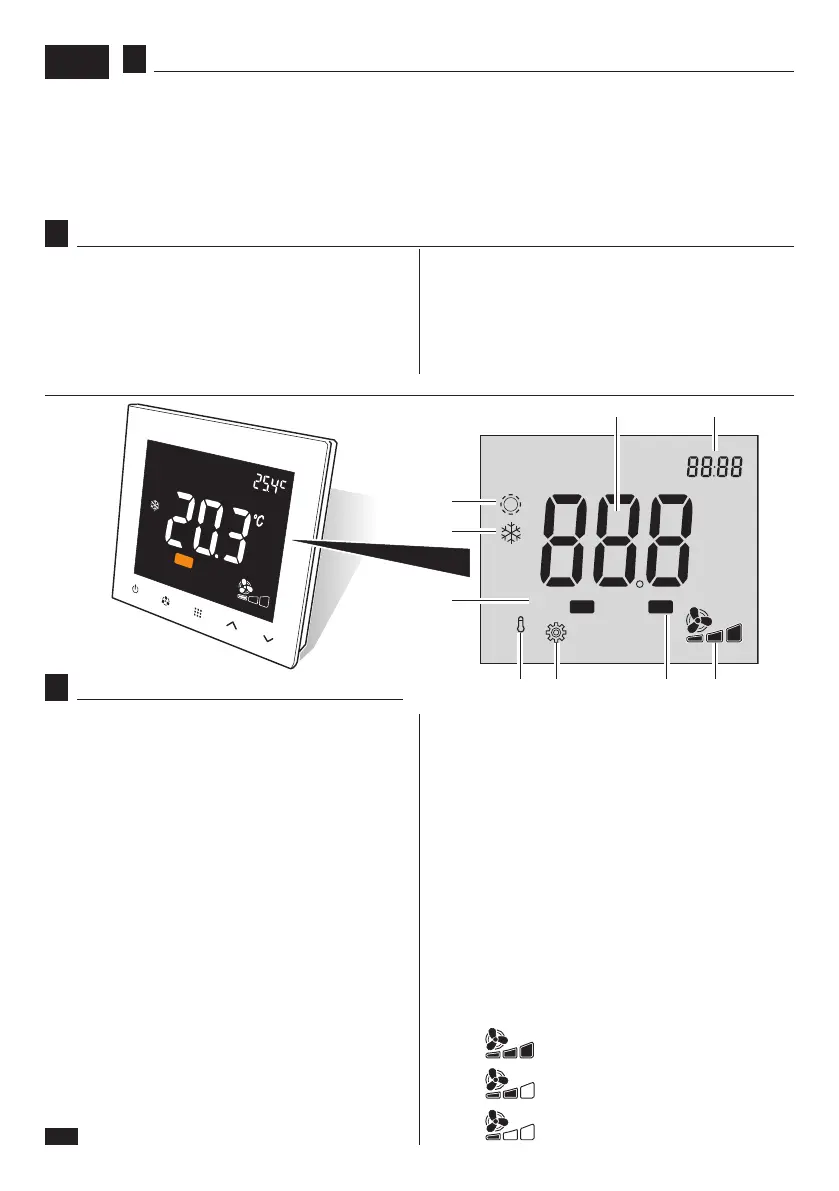

BESCHREIBUNG DES DISPLAYS
S1. Gemessene Raumtemperatur (Skala 0,1°C)
S2. Eingestellte Raumtemperatur
S3. Heizmodus eingestellt
S4. Kühl-Modus eingestellt
S5. Kühl-Modus (COOL ON) in Betrieb
Kühl-Modus und Wasserventil auf EIN
S6. Statusanzeige des externen Wassertemperatur-
Sensors
OFF (immer ausgeschaltet) wenn der externe
Wassertemperatur-Sensor außer Betrieb
gesetzt ist (Default-Zustand)
ON (eingeschaltet) wenn der externe
Wassertemperatur-Sensor freigegeben ist und
die Wassertemperatur >30°C im Heiz-Modus
oder <20°C im Kühl-Modus beträgt.
Blinkt, wenn der externe Wassertemperatur-
Sensor freigegeben ist und die
Wassertemperatur nicht für den eingestellten
Betriebsmodus geeignet ist oder der Sensor
defekt ist.
S7. Einstellungs-Modus
  LeuchtetwährendderEinstellungder
gewünschten Raumtemperatur auf und
erlischt anschließend.
S8. Frostschutz-Modus
  Leuchtetauf,wenndieRaumtemperatur
=<5°Cbeträgt(dasVentilö󰀨netsich
automatisch und startet den Heiz-Modus) und
erlischt, wenn die Raumtemperatur auf =>8°C
steigt
S9. Heiz-Modus (HEAT ON) in Betrieb
Heiz-Modus und Wasserventil auf EIN
S10. Zeigt die eingestellte Geschwindigkeit des
LüftersdesGebläsekonvektorsan:
HI = Höchstgeschwindigkeit
MED = Mittlere Geschwindigkeit
MIN = Mindest-Geschwindigkeit
6
BESCHREIBUNG
- Speicherung der Einstellungen bei Stromausfall,
- Pumpenschutz.
Gewöhnlich in Geschäfts-, Gewerbegebäuden, Privatwoh-
nungen und Villen für die Heizung und die Kühlung oder
dieSteuerungdesLüftersoderdesVentilsvonGebläse-
konvektoren verwendet.
ONCool
°C
ONHeat
%
ON
Cool
S1
S6 S7 S10
S2
S3
S4
S5
Der digitale Thermostat ist mit folgenden Funktionen versehen:
- Anzeige der Raumtemperatur
- Regelung der gewünschten Raumtemperatur,
- Einstellung Kühl- oder4 Heizmodus,
- EinstellungderLüftergeschwindigkeitdesGebläsekon-
vektors (Mindest-/Mittlere/Höchstgeschwindigkeit),
5
EIGENSCHAFTEN
• Einstellbarer Temperaturbereich 5°C - 35°C
- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
• Änderung der Temperatureinstellung ± 0,5°C
- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
• Stromversorgung 230VAC - 50Hz
- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
• Ampere Ventilator-Relais 8(5)A
• Ampere Ventil-Relais 3(2)A
- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
• Schutzart IP21
- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
• Installationsbedingungen 0-50°C, 5-95% RH
(Temp., Feuchtigkeit)
S8
S9
