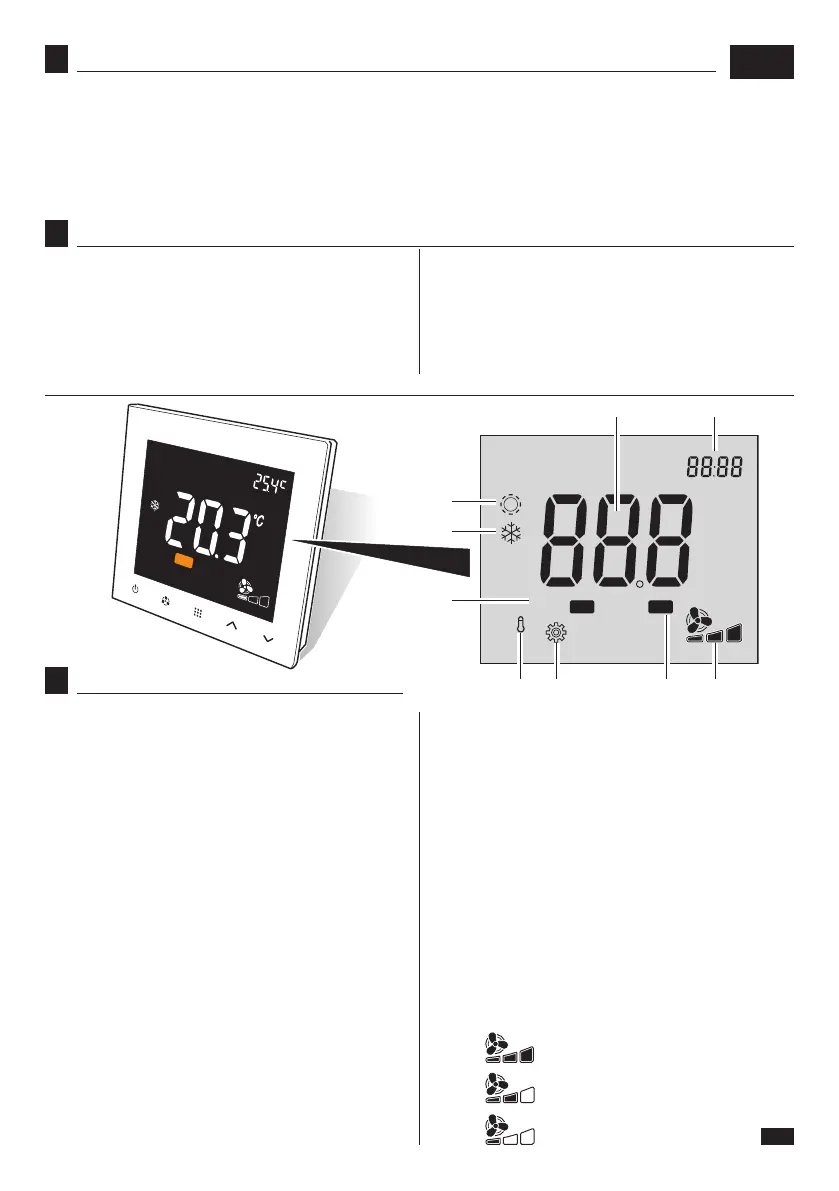

DESCRIZIONE DISPLAY
S1. Temperatura ambiente rilevata (scala 0,1°C)
S2. Temperatura ambiente impostata
S3. Modalità “riscaldamento” impostata
S4. Modalità“ra󰀨reddamento”impostata
S5. Modalità“ra󰀨reddamento”(COOL ON) in funzio-
ne
  Modalitàra󰀨reddamentoevalvolaacquasu
ON.
S6. Indicatore stato del sensore temperatura acqua
esterno
OFF (sempre spento) se il sensore temperatu-
ra acqua esterno è disabilitato (condizione di
default)
ON (acceso) se il sensore di temperatura ac-
qua esterno è abilitato e la temperatura acqua
è >30°C “in riscaldamento” oppure <20°C “in
ra󰀨reddamento”.
Lampeggia se il sensore di temperatura
acqua è abilitato ma la temperatura dell’acqua
non è idonea al modo di funzionamento impo-
stato oppure se è guasto.
S7. Modalità “Impostazione”
Si accende durante la fase di impostazione
della temperatura ambiente desiderata, quindi
si spegne.
S8. Modalità “Antigelo”
Si accende quando la temperatura ambien-
te è =< 5°C (si apre la valvola e si attiva la
funzione “riscaldamento”) e si spegne quando
la temperatura risale =>8°C.
S9. Modalità “riscaldamento” (HEAT ON) in funzione
Modalità riscaldamento e valvola acqua su
ON.
S10. Visualizza la velocità della ventola del ventilcon-
vettore selezionata:
HI = velocità massima
MED = velocità media
MIN = velocità minima
6
DESCRIZIONE
- memoria mantenimento impostazioni in caso di
mancanza di corrente,
- protezione della pompa.
Normalmenteutilizzatoperedicicommerciali,industriali,ci-
vilievilleperilriscaldamentoeilra󰀨reddamentooppureper
il controllo della ventola o della valvola nei ventilconvettori.
ONCool
°C
ONHeat
%
ON
Cool
S1
S6 S7 S8
S9
S10
S2
S3
S4
S5
Il termostato digitale è dotato delle seguenti funzioni:
- visualizzazione della temperatura ambiente
- regolazione temperatura ambiente desiderata,
- impostazionemodalità“ra󰀨reddamento”o“riscaldamento”,
- impostazione velocità ventola del ventilconvettore
(Minima/Media/Massima),
5
CARATTERISTICHE
• Range impostazione temp. 5°C - 35°C
- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
• Variazione impostazione temp. ± 0,5°C
- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
• Alimentazione 230VAC - 50Hz
- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
• Ampere relè ventilatore 8(5)A
• Ampere relè valvola 3(2)A
- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
• Classe protezione IP21
- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
• Caratteristiche ambiente di 0-50°C, 5-95% RH
installazione (temp., umidità)
