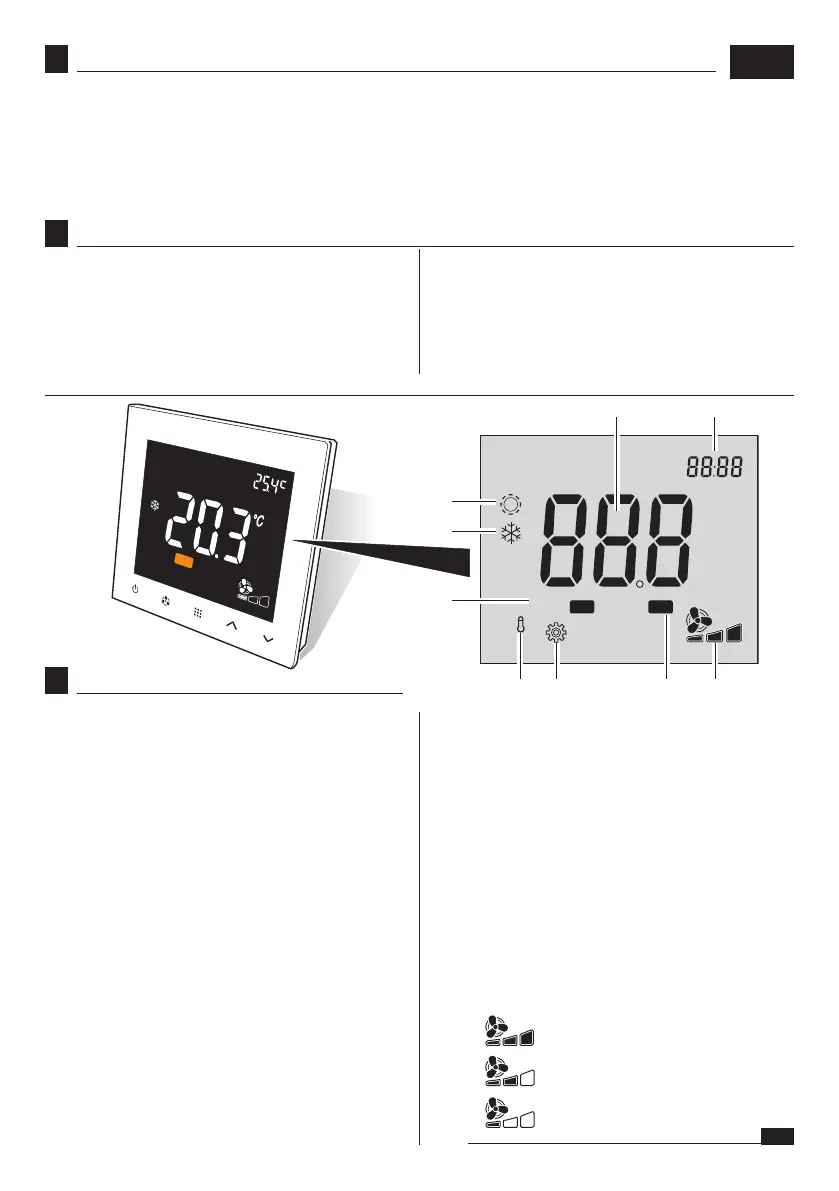

DESCRIPCIÓN DE LA PANTALLA
S1. Temperatura ambiente detectada (escala 0,1°C)
S2. Temperaturaambientecongurada
S3. Modo“calentamiento”congurado
S4. Modo“enfriamiento”congurado
S5. Modo “enfriamiento” (COOL ON) en función
Modo enfriamiento y válvula del agua en ON.
S6. Indicador del estado del sensor de temperatura
del agua externo
OFF (siempre apagado) si el sensor de tem-
peratura del agua externo está deshabilitado
(condición por defecto)
ON (encendido) si el sensor de temperatura
del agua externo está habilitado y la tempera-
tura del agua está >30°C “en calentamiento” o
<20°C “en enfriamiento”.
Parpadea si el sensor de temperatura del
agua es habilitado pero la temperatura del
agua no es adecuada para el modo de funcio-
namientoconguradoosiesdefectuoso.
S7. Modo “Conguración”
  Seenciendedurantelafasedeconguración
de la temperatura ambiente deseada, enton-
ces se apaga.
S8. Modo “Anticongelante”
Se enciende cuando la temperatura ambiente
esté =< 5°C (se abre la válvula y se activa la
función “calentamiento” ) y se apaga cuando
la temperatura aumente =>8°C.
S9. Modo “calentamiento” (HEAT ON) en función
Modo calentamiento y válvula del agua en ON.
S10. Visualiza la velocidad del ventilador selecciona-
do del ventilconvector:
HI = velocidad máxima
MED = velocidad media
MIN = velocidad mínima
6
DESCRIPCIÓN
- memoriade mantenimiento de las conguraciones en el
caso de fallo de corriente,
- protección de la bomba.
Normalmenteutilizadoparaedicioscomerciales,industriales,
civiles y villas para el calentamiento y enfriamiento o para el
control del ventilador o de la válvula en los ventilconvectores.
ONCool
°C
ONHeat
%
ON
Cool
S1
S6 S7 S10
S2
S3
S4
S5
El termostato digital es equipado con las siguientes funciones:
- visualización de la temperatura ambiente
- ajuste de la temperatura ambiente deseada,
- conguracióndelmodo“enfriamiento”o“calentamiento”,
- conguracióndelavelocidaddelventiladordelventilcon-
vector (Mínima/Media/Máxima),
5
CARACTERÍSTICAS
• Campo de ajuste de la temp. 5°C - 35°C
- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
• Variación de ajuste de la temp. ± 0,5°C
- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
• Suministro eléctrico 230VAC - 50Hz
- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
• Amperios del relé del ventilador 8(5)A
• Amperios del relé de la válvula 3(2)A
- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
• Clase de protección IP21
- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
• Características del ambiente de 0-50°C, 5-95% RH
instalación (temp., humedad)
