OMA 502 - Page 38

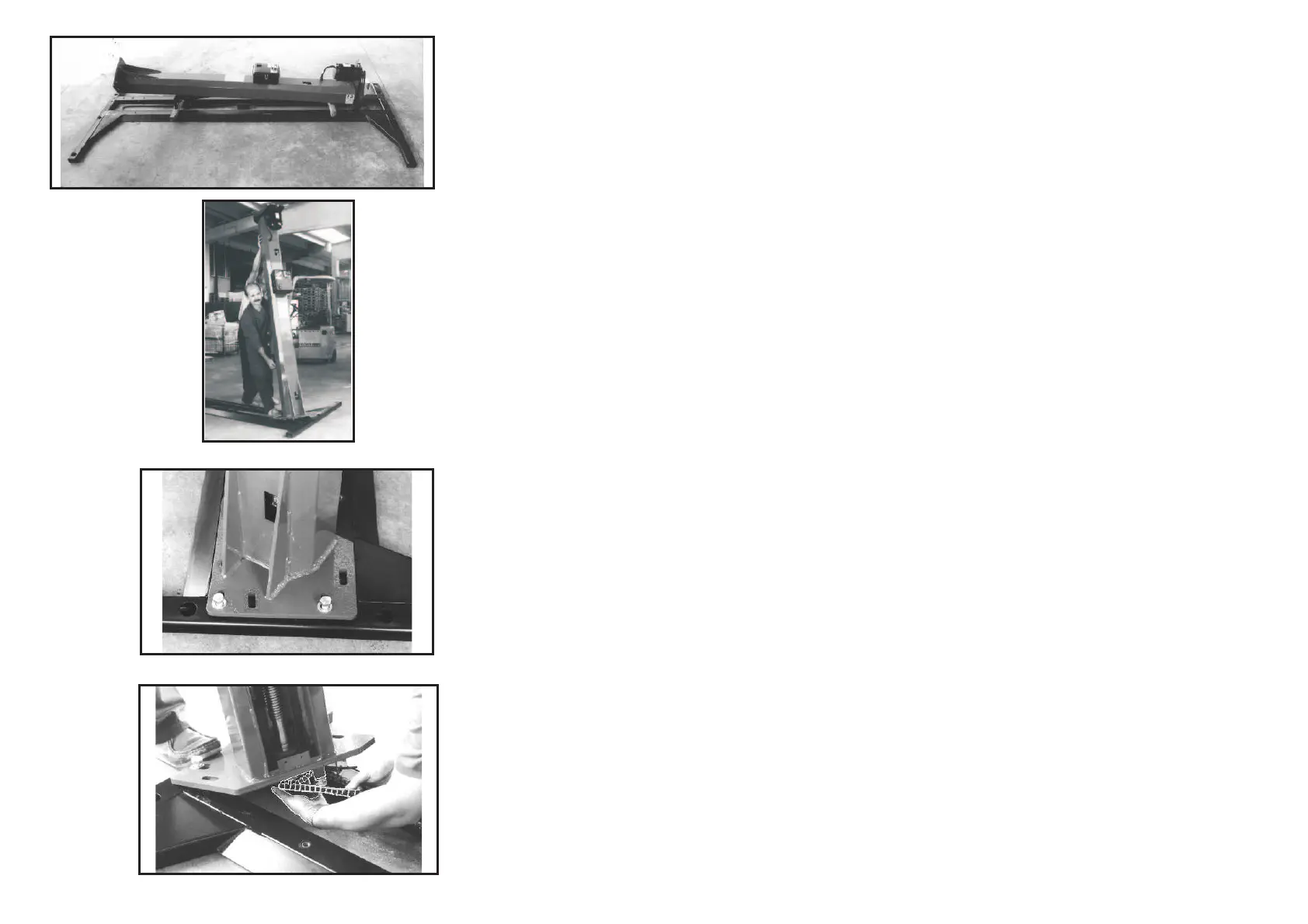

Fig.34-Abb.34
Fig.35-Abb.35
Fig.36-Abb.36
Fig.37-Abb.37
MONTAGGIOCOLONNE
1-Posizionarelacolonnacomandosulbasamentocomeindicatoin
Fig.34.
2-SollevarelacolonnacomandoinposizioneverticalecomeinFig.35
edinserire2bullonisenzaserrare(Fig.36).
Fig.36 Fissaggioprovvisoriodellacolonna
3-Basculareleggermentelacolonnaesistemarelacatenasullaruota
dentata(Fig.37).
POSTS
1)PositionthecommandpostonthebaseasshowninFig.34.
2-Raisecommandposttoverticalposition(Fig.35)andinserttwo
boltswithouttightening(Fig.36).
Fig.36 Temporarypostfixing
3-Rockpostgentlytofitchainontosprocket(Fig.37)
