OMA 502 - Packing, Transport and Storage; Packing Details; Lifting and Handling Guidelines

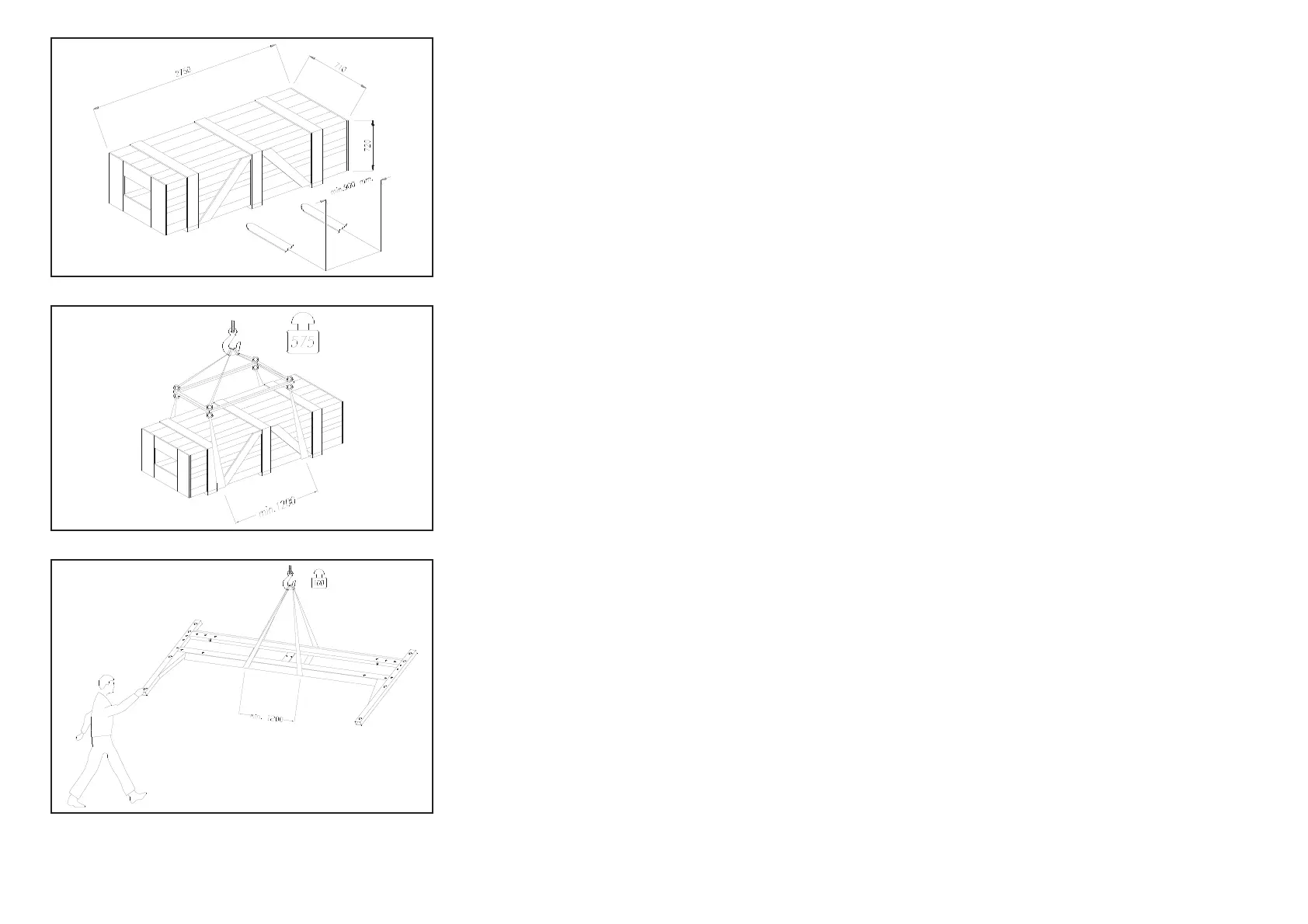

Fig.1-Abb.1
Fig.2-Abb.2
Fig.3-Abb.3
IMBALLAGGIO,TRASPORTOE
STOCCAGGIO.
LEOPERAZIONIDIIMBALLAGGIO,
SOLLEVAMENTO,MOVIMENTAZIONE,TRASPORTO
EDISIMBALLODEVONOESSEREAFFIDATE
ESCLUSIVAMENTEAPERSONALECHESIA
ESPER-TOINTALIOPERAZIONIECHECONOSCA
BENEILSOLLEVATOREEDILPRESENTEMANUALE
IMBALLAGGIO
Ilsollevatorevienespeditosmontatoneiseguentipezzi:
Peso
1 Basamento Kg100
1 Colonnacompletadicarrello,vite,
chiocciola,motorizzazione
equadroelettrico Kg175
1 Colonnaliberacompletadicarrello,
vite,chiocciola Kg150
2 Braccilunghi Kg54
2 Braccicorti Kg44
2 Carterprotezionecolonna Kg4
2 Pedanedicoperturabasamento Kg20
4 Salvapiedi Kg4
1 Paccoaccessorio Kg25
contenente:
4Kitbloccaggiobraccioconspina
4Piattelli
1Catenaconaccessori
Viterie
Ilsollevatore,adeccezionedelbasamentospeditoseparatamente,vie
-
neinviatoinunagabbiadilegno(Figura1)delpesomediodicirca535
Kg.
SOLLEVAMENTOEMOVIMENTAZIONE
Legabbieinlegnopossonoesseresollevateespostatesiaconcarrelli
elevatori(fig.1)checongruocarriponte(fig.2).Nelcasodimovimenta
-
zionecongruocarriponte,legabbiedevonoesseresempreimbracate
conminimo2fasce.Ilbasamentodeveesseremovimentatoesclusiva
-
mentecongru,utilizzandoimbracatureesempreaccompagnatoda
unasecondapersonaalfinedievitareoscillazionipericolose(fig.3).
Imezzisceltidevonoessereidoneialsollevamentoeallosposta
-
mentoinsicurezza,tenendocontodidimensioni,peso,baricentro,
sporgenzeepartidelicatedanondanneggiare.
PACKING,TRANSPORTANDSTORAGE
ALLPACKING,LIFTING,HANDLING,TRANSPORT
ANDUNPACKINGOPERATIONSARETOBEPER
-
FORMEDEXCLUSIVELYBYEXPERTPERSONNEL
WITHKNOWLEDGEOFTHELIFTANDTHECON
-
TENTSOFTHISMANUAL
PACKING
Theliftisshippeddisassembledintothefollowingparts:
Weight
1 Base 100kg
1 Postcompletewithcarriage,
screws,nut,motordriveand
electricpanel 175kg
1 Non-drivenpostcompletewithcarriage,
screws,nut 150kg
2 Longarms 54kg
2 Shortarms 44kg
2 Postprotectivepanel 4kg
2 Basecoverplates 20kg
4 Footguard 4kg
1 Accessorypackage 25kg
4 Armlockkitwithpin
4 Disksupportplates
1 Chainsandaccessories
Nutsandbolts
Withtheexceptionoftheseparatebase,theliftisshippedinawooden
crate(Fig.1),weighingapprox.535kg.
LIFTINGANDHANDLING
Thewoodencratesmaybeliftedandmovedwithalifttruck(Fig.1)cra
-
neorbridgecrane(Fig.2).
Ifeitherofthelattertwoareused,cratesmustbeharnessedwithatle
-
ast2slings.
Thebasemayonlybehandledwithacraneandappropriatesling,and
mustalwaysbeaccompaniedbyasecondpersoninordertoavoiddan
-
gerousswinging(Fig.3).
Theequipmentchosenmustbesuitableforsafeliftingandmo
-
ving,bearinginmindthedimensions,weight,centreofgravity,
anyprotrudingorfragileparts.
4
