OMA 526 - Preliminary Tests and Inspections; Mechanical Checks; Electrical Checks; Hydraulic Checks

Mon ta re i sal va pie di come in di ca to in fi gu ra 58, me dian te le viti
M8x20 (46) .
Fig.58 Mon tag gio dei sal va pie di
COLLAUDI E CONTROLLI DA EFFETTUARE PRIMA
DELL’AVVIAMENTO
VE RI FI CHE MEC CA NI CHE
•
Li vel la men to e al li nea men to mac chi na;
• Fis sag gio e ser rag gio bul lo ni, rac cor di e con nes sio ni;
• Scor ri men to li be ro del le par ti mo bi li;
•
Pu li zia del le va rie par ti del la mac chi na;
•
Po si zio ne del le pro te zio ni.
VE RI FI CHE ELET TRI CHE
•
Col le ga men ti cor ret ti se con do gli sche mi;
•
Mes sa a ter ra del la mac chi na;
•
Fun zio na men to dei se guen ti di spo si ti vi:
- fi ne cor sa di sa li ta,
- fi ne cor sa di al len ta men to funi.
- elet tro val vo la dell’im pian to oleo di na mi co.
VE RI FI CA IM PIAN TO OLEO DI NA MI CO
•
Pre sen za d’o lio in quan ti tà ido nea nel ser ba toio;
•
As sen za di tra fi la men ti;
• Fun zio na men to ci lin dro.
N.B. In caso d’as sen za d’o lio, im met te re nel ser ba toio del la cen tra -
li na la quan ti tà di olio man can te.
Ve de re la pro ce du ra nel ca pi to lo 6: “MA NU TEN ZIO NE”.
VE RI FI CA DEL SEN SO DI RO TA ZIO NE
del mo to re se con do la frec cia po sta sul la pom pa del la cen tra li na,
me dian te bre vi av via men ti (cia scun av via men to deve du ra re al
mas si mo due se con di).
In caso di in con ve nien ti nel fun zio na men to dell’im pian to oleo di na -
mi co ve de re ta bel la “in con ve nien ti e ri me di” al ca pi to lo 7.

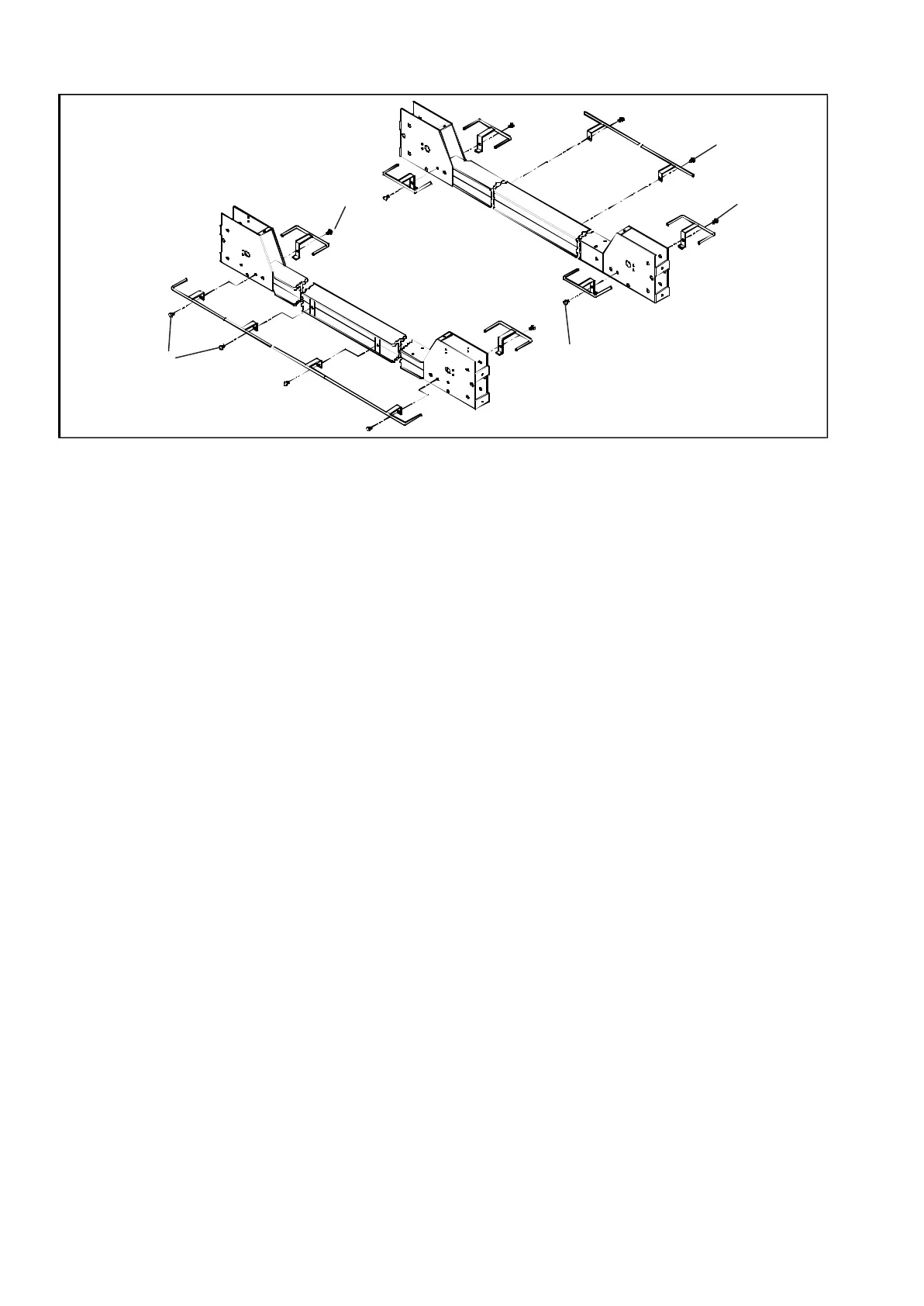

Fa sten the foot pro tec tions as shown in fig. 58 by means of the
M8x20 screws (46) .
Fig. 58 Foot pro tec tion as sem bly
PRELIMINARY TESTS AND INSPECTIONS BEFORE STARTING
ME CHA NI CAL CHECKS
•
Le vel ling and alignment;
•
Tight ness of bolts, unions and con nec tions;
• Free mo ve ment of all mo ving parts;
•
Clea ning of the dif fe rent ma chi ne parts;
• Po si tion of guards and pro tec tions.
ELEC TRI CAL CHECKS
•
Cor rect con nec tions in ac cor dan ce with wi ring dia grams;
•
Earth con nec tion of the lift;
•
The ope ra tion of:
- lif ting li mit switch,
- cab le slac ke ning li mit switch,
- so le noid val ve in the hydrau lic sy stem.
HYDRAU LIC CHECKS
•
Make sure the re ser voir is fil led with suf fi cient oil;
•
Check for leaks;
• Make sure the cylin der is wor king pro perly.
N.B. If the re is in suf fi cient oil, top up the re ser voir to the cor rect le -
vel.
See chap ter 6 “MAIN TE NAN CE” for de tails of the pro ce du re.
CHEC KING MO TOR RO TA TION DI REC TION
Check that the mo tor is tur ning as in di ca ted by the ar row on the
con trol unit hydrau lic pump; do this by run ning the ma chi ne mo -
men ta rily (ma xi mum 2 se conds to avoid da ma ge).
If the hydrau lic sy stem is not wor king pro perly, con sult the fault dia -
gno sis chart in chap ter 7.
32
46
46
46
46
46
