2. Poser l’étrier des rejets à l’égout autour du tuyau de renvoi à l’égout en
orientant son orifice vers le robinet d’osmose inverse de l’évier. Ne pas
poser l’écrou à compression pour le moment. Visser les deux vis des deux
moitiés de l’étrier jusqu’à ce qu’elles soient fermement serrées.
3. Percer un trou de 3/8 de pouce dans le tuyau de renvoi à l’égout de l’évi-
er en utilisant l’orifice de 3/8 de pouce de l’étrier des rejets à l’égout en
tant que guide.
4. Couper le tube noir de 3/8 de pouce branché sur le robinet d’osmose
inverse de l’évier à la longueur requise.
NOTA : Une fois coupé, le tube devra être glissé dans l’orifice de
l’étrier des rejets à l’égout jusqu’à ce qu’il repose bien au fond de
l’orifice, sans être pincé (trop court) ni pendre (trop long), car ceci
créerait un point bas.
5. Glisser l’écrou à compression sur le tube noir de 3/8 de pouce branché
sur le robinet d’eau traitée de l’évier jusqu’à ce que le tube dépasse d’en-
viron 1/2 pouce de l’écrou. Introduire l’extrémité du tube dans l’orifice de
l’étrier des rejets à l’égout, puis le serrer fermement jusqu’à ce qu’il
emprisonne le tube.

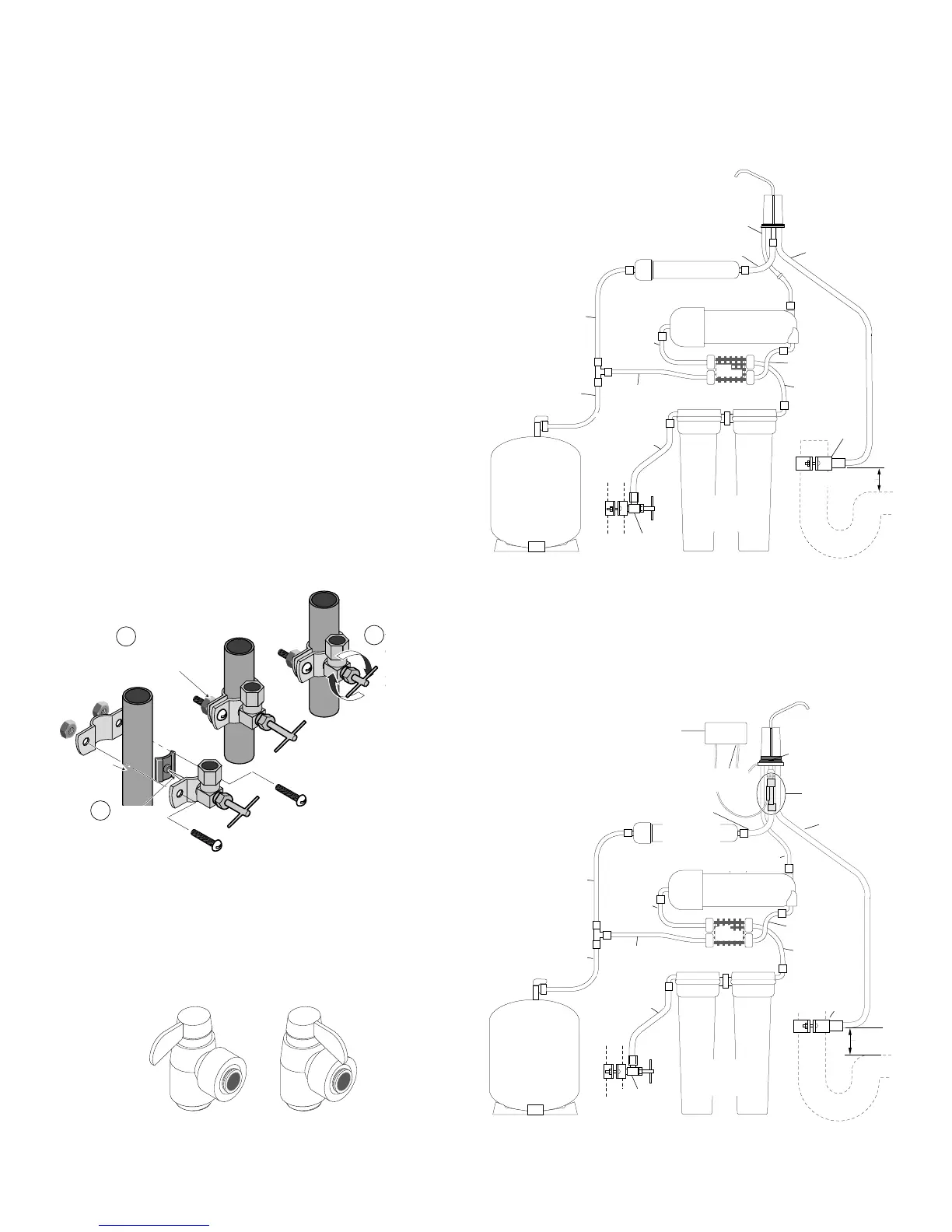

Robinet à étrier d’eau froide. Se reporter à la Figure 3.
1. Poser le robinet à étrier sur la conduite d’eau froide en le serrant avec les
vis fournies. S’assurer que l’emplacement que l’on aura choisi permettra
au tube blanc de l’arrivée d’eau d’atteindre le système d’épuration de
l’eau par osmose inverse (opération A.).
2. Tuyau en cuivre : Serrer fermement et uniformément les vis du robinet
à étrier en gardant ses deux moitiés bien parallèles (opération B.).
Tourner la poignée du robinet à droite jusqu’à ce qu’elle vienne en butée
(opération C.).
Tuyau galvanisé ou en plastique : Serrer fermement et uniformément
les vis du robinet à étrier en gardant ses deux moitiés bien parallèles.
Tourner la poignée du robinet à gauche jusqu’à ce que sa pointe per-
forante dépasse du robinet. Répéter la même opération avec l’écrou de
presse-garniture. Maintenant, utiliser l’orifice en tant que guide, puis
percer un trou de 1/8 de pouce dans le tuyau d’eau froide. Reposer
l’écrou et la pointe perforante, puis serrer la pointe perforante jusqu’à ce
qu’elle vienne en butée (opération C.).
NOTA : La poignée du robinet sera quelque peu difficile à tourner étant
donné qu’elle pousse la pointe perforante dans la paroi de la conduite
d’eau froide. Ne pas forcer et ne pas serrer exagérément.
ASSEMBLAGE ET INSTALLATION DU
SYSTÈME D’ÉPURATION DE L’EAU PAR
OSMOSE INVERSE
1. Mettre le réservoir de stockage de l’eau traitée dans un endroit pratique
sous l’évier. S’assurer que le robinet du réservoir est OUVERT (se reporter
à la Figure 4).
2. Mettre tous les autres composants du système dans un bac creux sur le
plancher (à l’exception du réservoir de stockage d’eau traitée), à l’avant
de l’évier.
3. Brancher le côté libre du tube noir de 1/4 de pouce branché sur le robi-
net d’eau traitée de l’évier dans le raccord à compression droit de la cuve
de la membrane d’osmose inverse (se reporter à la Figure 5).
Dans le cas du modèle RO2000, passer à l’opération 5.
Dans le cas du modèle RO2000-TDS, passer à l’opération 4. qui suit.
4. Visser le contacteur débitmétrique blanc sur l’extrémité du robinet (se
reporter à la Figure 6).
