4) Edit B-Rad
Zur Einstellung des entsprechenden Parameters für MUSIC. Wenn Sie das Rad nach rechts drehen,
erhöhen Sie den Parameterwert. Der Parameterwert wird verringert, sobald Sie das Rad nach links drehen.
5) Mastr-Taste
6) PEQ-Taste
7) BYPASS-Taste Diese Taste erlaubt einen unmittelbaren Vergleich des Sounds mit und ohne Equalizer.
Die LED zeigt „BYP“ wenn der Equalizer aus der Anlage "genommen" wird. Wenn auf dem Display „GEQ“
angezeigt wird, sind die eingestellten Werte aktiv.
8) Program/Reset-Taste
9) Compressor/Lock-Taste
10) Store/Midi-Taste

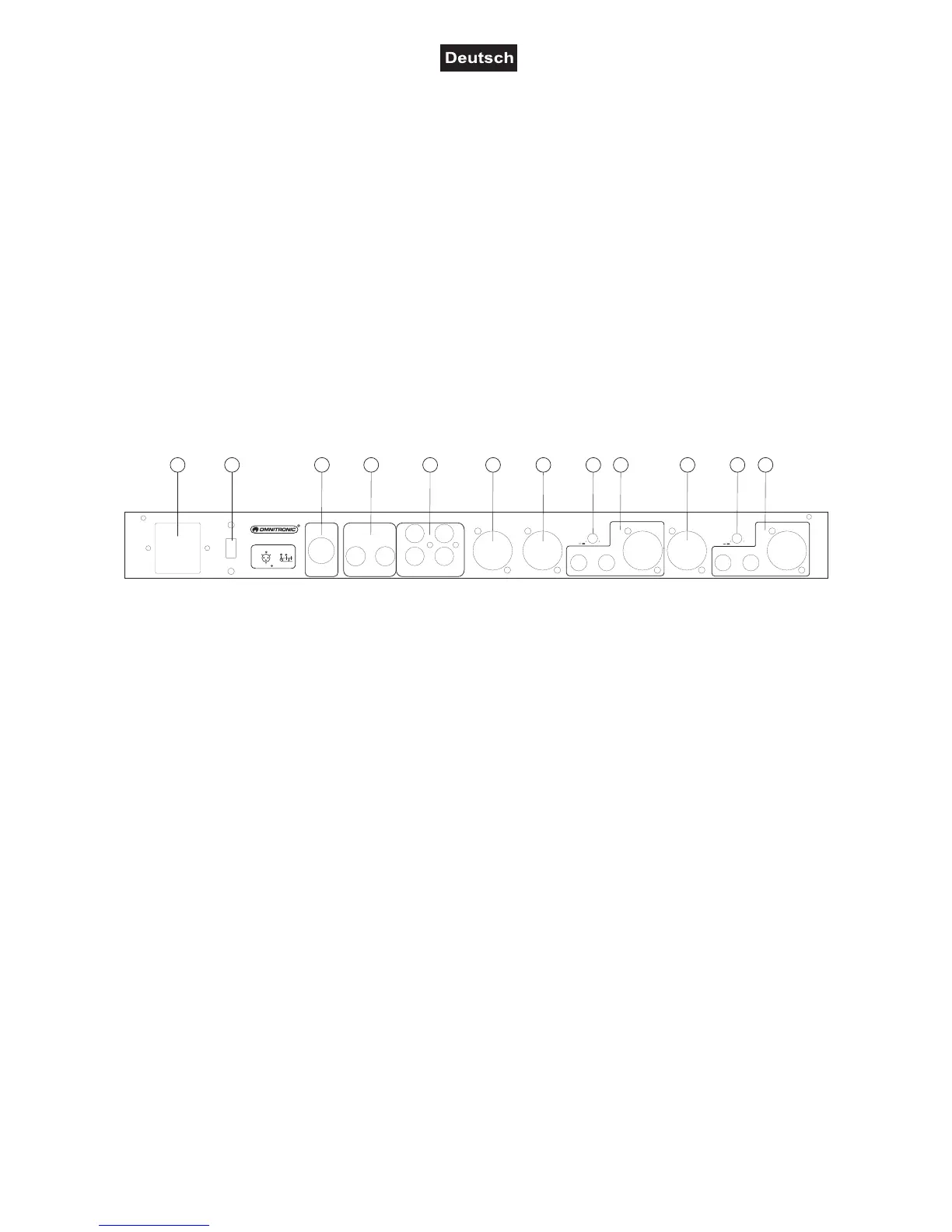

Rückseite
BALANCED INPUTS
www.omnitronic.com
115 V
1=GND
2=SIGNAL
3=SIGNAL
230 V
GND
SIGNAL
LINE
REMOTE
MIDI IN 2 1
BGM IN 1
IN 2
VISUAL
OUT
SUBOUT OUTR
+3 dB
BGM
IN 1IN 2
INPUT R
IN 1/2
LEVEL
+3 dB
BGM
IN 1IN 2
OUT L
INPUT L
BGM IN
LEVEL
18
12 13
14
17 19
15
21
20 22
11
16
(11) NETZANSCHLUSS-BUCHSE
Stecken Sie hier die Netzleitung ein.
Netschalter
Zum Ein- und Ausschalten des Gerätes.
(12) SPANNUNGSWAHLSCHALTER
Achten Sie auf die richtige Einstellung.
(13) MIDI IN-BUCHSE
(14) Fernsteuerungsbuchse
(15) Visual-Anschlüsse
BGM: Ausgangsbuchsen für Hintergrundmusik (background music).
Liegt an den Eingangsbuchsen 1 und 2 kein Signal an, schaltet der DVP-36 nach 8 Sekunden automatisch
auf BGM um.
(16) Subwoofer Ausgangsbuchse
(17) Output R Ausgangsbuchse
(18) Eingangspegel
(19) Eingangsbuchsen R
XLR- oder Klinken-Eingangsbuchsen. Input 1 und 2 sind gleichberechtigt. Es wird das Signal weiter-
verarbeitet, das zuerst anliegt (first come, first served).
(20) Output L Ausgangsbuchse
(21) Eingangspegel BGM
(22) Eingangsbuchsen L
XLR- oder Klinken-Eingangsbuchsen.
INSTALLATION
Rackeinbau
Dieser Voice Processor ist für ein 19" Rack/483mm vorgesehen. Die Mindesteinbautiefe beträgt Gerätetiefe
plus mindestens 10 cm für Stecker und Kabel. Die Höhe beträgt nur 44 mm. Sie können den Voice
Processor mit vier Schrauben M6 im Rack befestigen.
