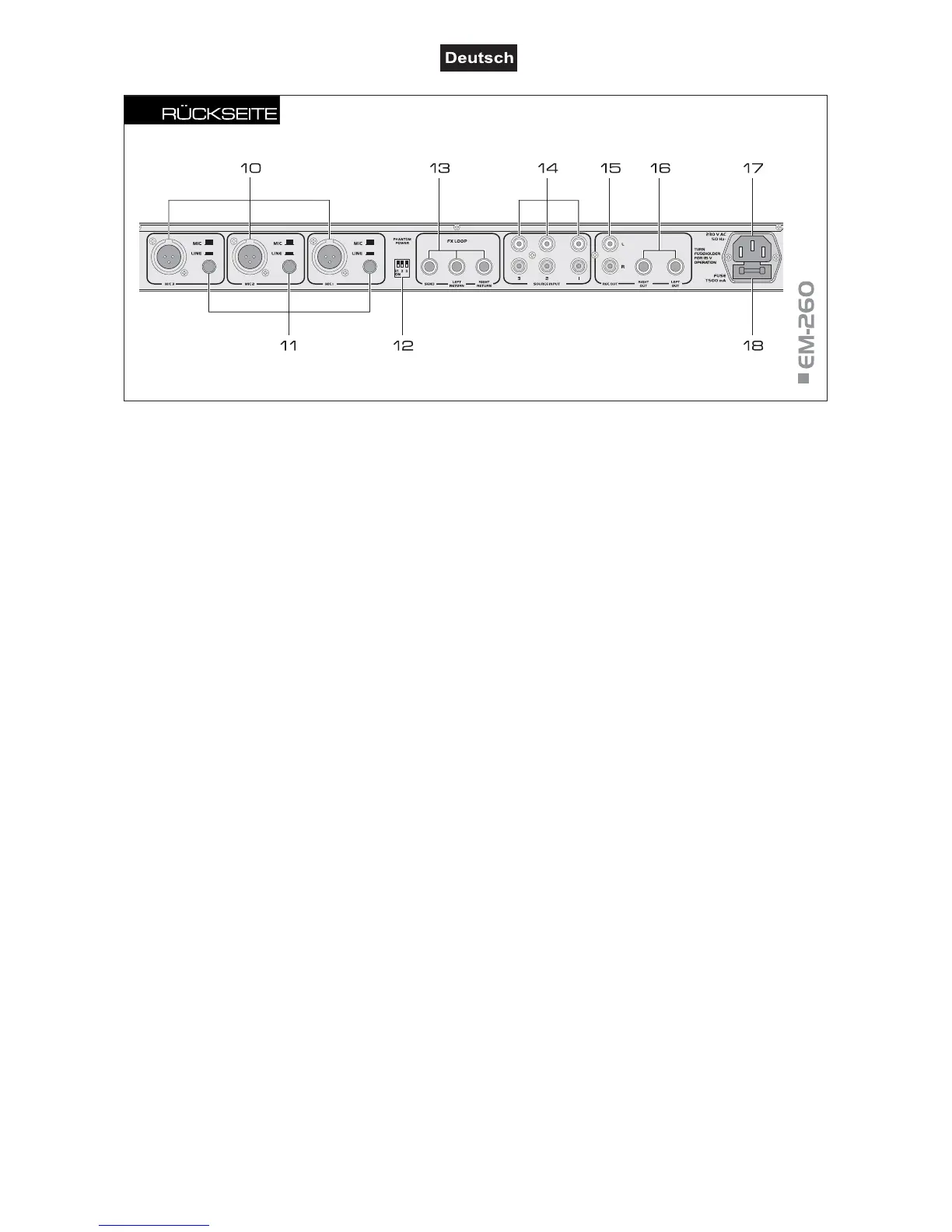

15 Ausgang REC(ORD)
Stereo-Ausgang (Cinch) zum Anschluss Ihres Aufnahme-
geräts. Der Aufnahmepegel wird vom Masterregler nicht
beeinflusst.
16 Masterausgang
Stereo-Masterausgang (6,3 mm Klinke) zum Anschluss
an eine Endstufe.
17 Netzanschluss
Stecken Sie hier die beiliegende Netzleitung ein.
18 Sicherungshalter/Spannungswahl
• Ersetzen Sie die Sicherung nur bei ausgestecktem
Gerät und nur durch eine gleichwertige Sicherung. De
korrekte Wert ist am Gerät angegeben.
• Der Sicherungshalter kann in zwei Positionen
eingesetzt werden, um zwischen 230 V und 115 V
umzuschalten. Die Werkseinstellung ist 230 V.
10 Mono-Eingänge
XLR-Buchsen für die Mono-Kanäle MIC 1-3 zum
nschluss von Mikrofonen bzw. Geräten mit Line-Pegel.
11 Eingangsumschalter MIC/LINE
Umschalter für die Mono-Eingänge MIC 1-3
• Taste ungedrückt: Eingang auf Mikrofonpegel geschaltet
• Taste gedrückt: Eingang auf Line-Pegel geschaltet
12 Dip-Schalter
Mit diesen Schaltern können Sie für jede XLR-Buchse
getrennt eine 12 V Phantomspeisung zuschalten. Dazu
den jeweiligen Schalter auf die untere Position ON stellen
13 Buchsen SEND/RETURN
Der EM-260 verfügt über einen seriellen
Einschleifweg, in den sich externe Effektgeräte (z.B.
OMNITRONIC FX-001) einschleifen lassen.
Verbinden Sie den Mono-Ausgang (6,3 mm Klinke)
SEND mit dem Eingang und den Stereo-Eingang
LEFT/RIGHT RETURN mit dem Ausgang des
Effektgeräts.
14 Line-Eingänge
Cinch-Eingangsbuchsen für die Stereo-Kanäle 1-3 zum
