Omnitronic EPA-100BT - 4 Bedienelemente und Anschlüsse

5
•
DE
4

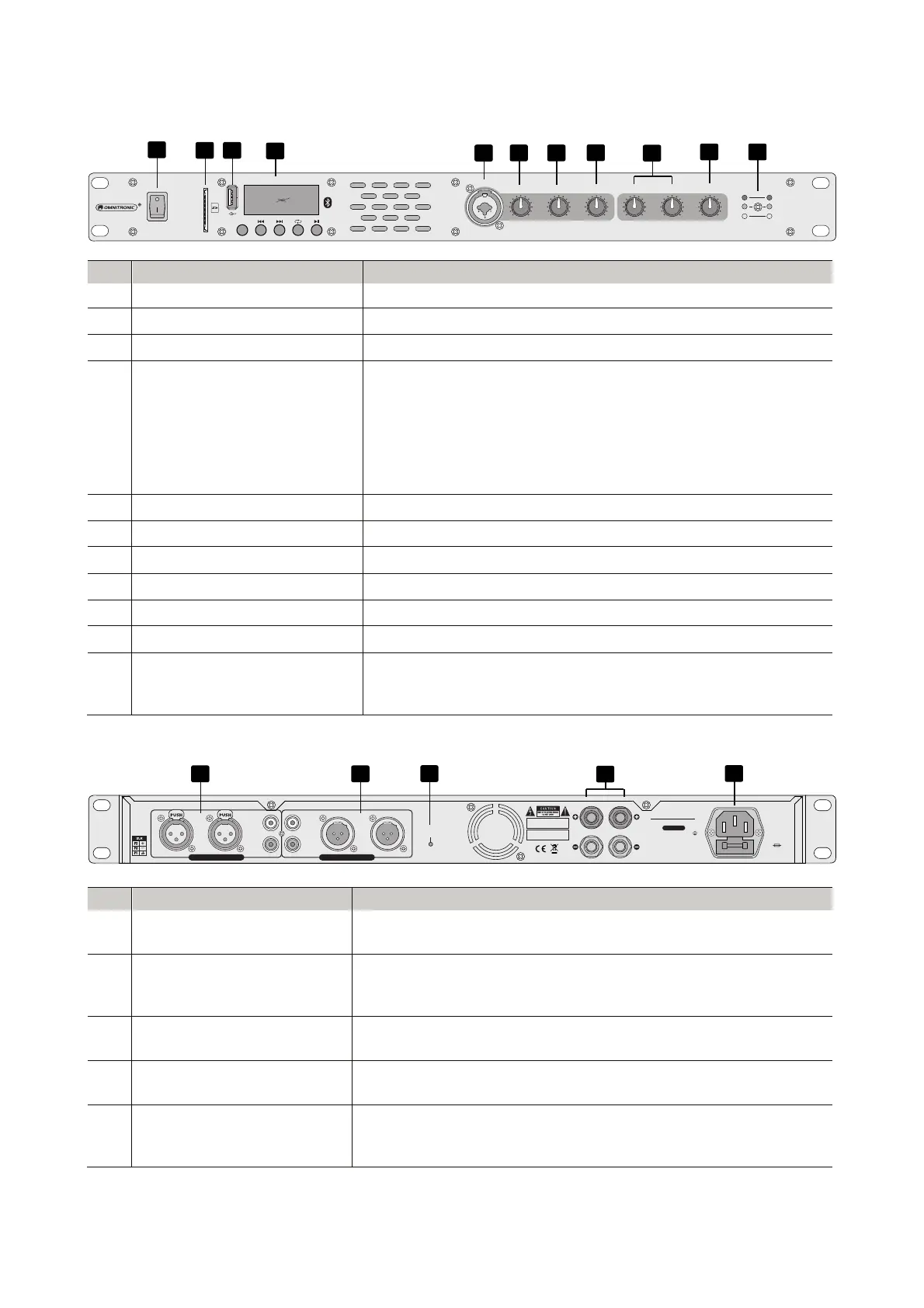

Bedienelemente und Anschlüsse
Frontseite
Nr. Element Funktion
1 Netzschalter Schaltet das Gerät ein und aus
2 Speicherkartensteckplatz Zum Einsetzen einer SD(HC)- oder MMC-Speicherkarte
3 USB-Anschluss Zum Einstecken eines USB-Speichergeräts
4 Audioplayer
• MODE: Zur Wahl der Signalquelle (SD-Karte, USB oder
Bluetooth)
• [] und []: Titel zurück/vor (kurzer Tastendruck) und leiser/
lauter (langer Tastendruck)
• [

]: Zum Anwählen der Zufallswiedergabe und Wiederhol-
funktionen
• [ ►] : Wiedergabe/Pause
5 Eingang MIC Mikrofoneingangsbuchse (Kombination XLR/6,3-mm-Klinke)
6 Regler MIC LEVEL Regelt die Mikrofonlautstärke
7 Regler PLAYER LEVEL Regelt die Lautstärke des Audioplayers
8 Regler LINE LEVEL Regelt die Lautstärke für den Line-Eingang
9 Klangregler TREBLE und BASS Regeln die Höhen und Bässe für das Ausgangssignal
10 Regler VOLUME Regelt die Gesamtlautstärke
11 Statusanzeigen
• CLIP: Übersteuerung
• SIGNAL: Signalanzeige
• POWER: Betriebsanzeige
Rückseite
Nr. Element Funktion
12 Eingänge Stereo-Eingänge mit XLR- und Cinch-Buchsen für den Anschluss
von Audiogeräten mit Line-Pegel (z. B. CD-Player, Tuner)
13 Ausgänge Stereo-Ausgänge mit XLR- und Cinch-Buchsen zum Anschluss an
Geräte mit Line-Pegel-Eingängen (z. B. Mischpult, weiterer
Verstärker)
14 Groundlift-Taster Trennt Signalmasse und Gehäusemasse zur Vermeidung von
Brummschleifen
15 Lautsprecheranschlüsse Schraubklemmen mit 4-mm-Bananenbuchsen zum Anschluss von
Lautsprechern
16 Netzanschluss mit
Sicherungshalter
Stecken Sie hier die Netzleitung ein. Ersetzen Sie die Sicherung
nur bei ausgestecktem Gerät und nur durch eine gleichwertige
Sicherung. Der korrekte Wert ist am Gerät angegeben.
PLAYER LEVEL
TREBLE BASS VOLUME
CLIP
SIGNAL
POWER
MODE
POWER
MIC
LINE LEVEL
MIC LEVEL
MAXMIN
MAXMIN MAXMIN MAXMIN MAXMIN MAXMIN
EPA-100BT MIXING AMPLIFIER
L
R
L
R
L R L
R
INPUT OUTPUT
T3.15/250V
100-240V
50/60Hz
100W
~
GROUND
LIFT
L
R
EPA-100BT
MIXING AMPLIFIER
2 x 50W / 4W
CAUTION: TO PREVENT ELECTRIC SHOCK
DO NOT OPEN. NO USER SERVICEABLE
PARTS INSIDE.
WARNING: TO REDUCETHE RISK OF FIRE
OR ELECTRIC SHOCK DO NOT EXPOSE THIS
EQUIPMENT TO RAIN OR MOISTURE.
1
2
3
4
5
6
7
8
10
9
11
12
13
14
16
15
