Omnitronic MP-60 - Rückseite; Rechtliche Hinweise

MP_SERIES_V_1_0.DOC
8/23
(3) BASS-REGLER
Mit dem BASS-REGLER können Sie die Bässe des Master-Signals verstärken bzw. zurücknehmen.
(4) TREBLE-REGLER
Mit dem TREBLE-REGLER können Sie die Höhen des Master-Signals verstärken bzw. zurücknehmen.
(5) AUX 1-3-REGLER
Mit dem AUX-Regler können Sie die Signalstärke der AUX-Eingangssignale einstellen.
(6) MIC 1-3-REGLER
Mit dem MIC-Regler können Sie die Signalstärke der MIC-Eingangssignale einstellen.
(7) MIC 3-BUCHSE
An die Mic 3-Buchse lassen sich Mikrofone mit Klinkenstecker anschließen.
(8) CHIME-TASTE
(9) LED-DISPLAY
Auf diesem Display wird der Ausgangspegel angezeigt.

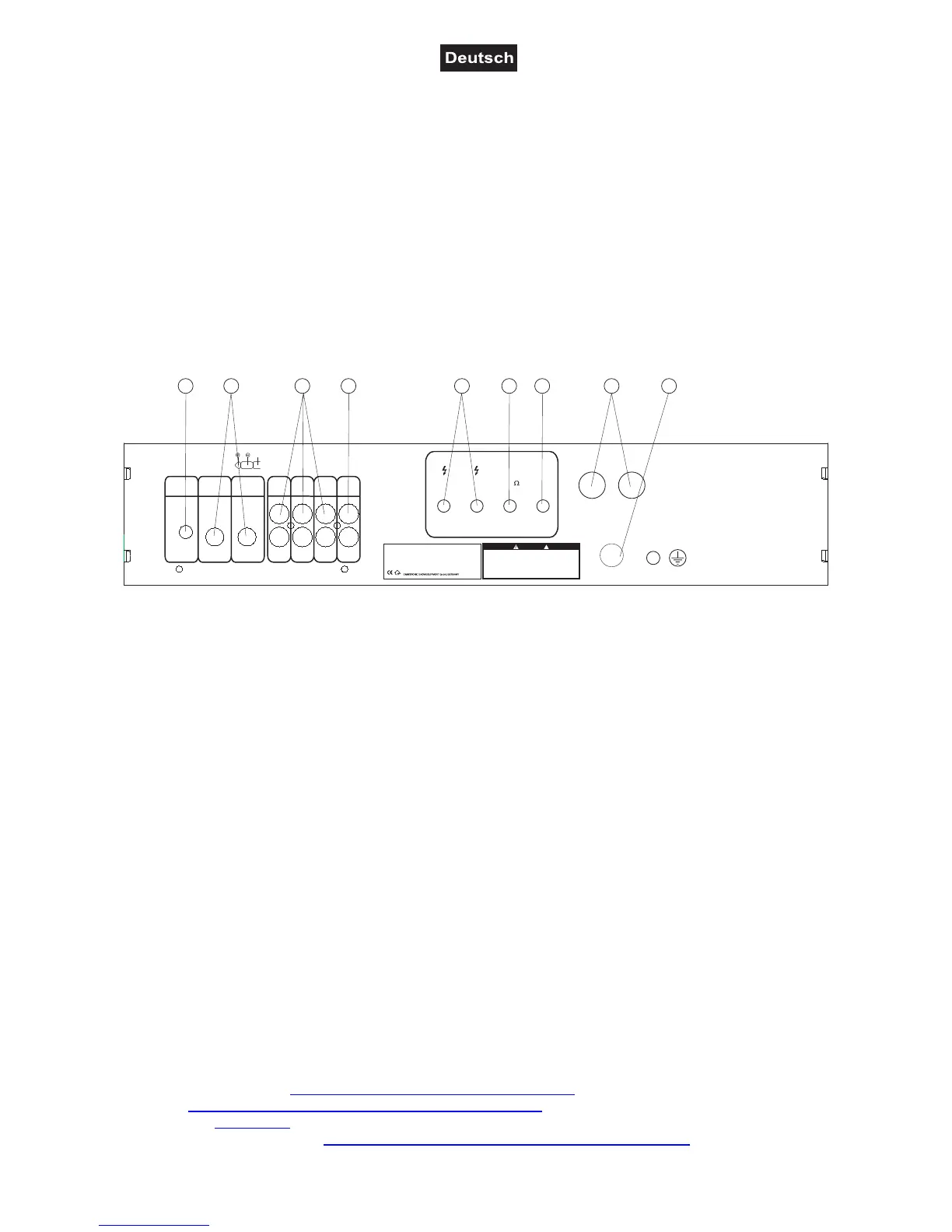

Rückseite
MUTE
MIC 1
INPUT
MIC 2
INPUT
AUX 1
INPUT
AUX 2
INPUT
AUX 3
INPUT
AUX
OUT
100V 70V
4-16
COM
SPEAKER
GND
SIGNAL
TYPE:
POWER SUPPLY:
POWER CONSUMPTION:
NOMINAL POWER OUTPUT:
FUSE :
OMNITRONIC MP-120
230VAC,50 Hz~
120WRMS
10 A/250V
CAUTION
!
Read user manual before use. Keepaway from moisture! Disconnect from mains
before changing fuse. Replace the fuse only with the same type and rating.
Never open the housing! There are no serviceable parts inside the device.
Maintenance and service operations only by authorized dealers.
Vor Gebrauch Anleitung lesen.Gerät vor Feuchtigkeit schützen! Vor Sicherungswechsel
vom Netz trennen! Nur Sicherungen mit gleichen Leistungswerten einsetzen. Niemals
das Gerät öffnen! Im Geräteinnern befinden sich keine zu wartenden Teile.
Wartungs- und Servicearbeiten nur durch autorisierten Fachhandel!
Lire le mode d'emploi avant l'utilisation. Ne pas exposer à l'humidité. Débrancher avant
de remplacer le fusible. Utiliser un fusible de rechange de même type.Ne jamaisouvrir
le boîtier! L'intérieur de l'appareil ne contient pas de parties nécessitant
un entretien. L'entretien et les réparations seulement par un revendeur autorisé!
FUSE1
F10A/250V
FUSE2
230V~50 HZ
www.omnitronic.com
10 11 12 13 14 15 16 17 18
(10) MUTE-REGLER
Zur Signalabsenkung zwischen 0 und –30 dB.
(11) MIC 1-2-BUCHSE
Zum Anschluss eines Mikrofons mit 6,3 mm-Klinkenstecker. Die Signale lassen sich über die Regler MIC 1
und MIC 2 steuern.
(12) AUX 1-3-EINGANGSBUCHSEN
Zum Anschluss Ihrer Aux-Signale. Die Signale lassen sich über die Regler AUX 1-3 steuern.
(13) AUX OUT
Ausgangsbuchsen zum Anschluss eines weiteren Mischverstärkers.
(14) ELA-AUSGANGSBUCHSEN
Ausgangsbuchsen zum Anschluss Ihrer ELA-Lautsprecher.
(15) 4-16 Ω-AUSGANGSBUCHSE
Ausgangsbuchse zum Anschluss Ihrer passiven Lautsprecherbox.
(16) COM-AUSGANGSBUCHSE
Gemeinsamer Pol für ELA oder passiven Anschluss.
(17) SICHERUNGSHALTER
Ersetzen Sie die Sicherung nur bei ausgestecktem Gerät und nur durch eine gleichwertige Sicherung.
(18) NETZANSCHLUSS
RECHTLICHE HINWEISE
Beim Betreiben einer Beschallungsanlage lassen sich Lautstärkepegel erzeugen, die zu Gehörschäden
führen können. Nach DIN 15905 Teil 5 hat der Veranstalter die Pflicht, den Pegel zu messen, eine
Überschreitung des Grenzwertes zu verhindern und die Messung zu protokollieren.
Bitte beachten Sie für den Themenkomplex "Lärm bei Veranstaltungen" die folgenden Rechtsgrundlagen:
Strafgesetzbuch § 223 ff: http://bundesrecht.juris.de/bundesrecht/stgb
TA Lärm: http://www.umweltdaten.de/laermprobleme/talaerm.pdf
DIN 15905-5: www.din.de
Arbeitsstättenverordnung § 15 http://www.lfas.bayern.de/recht/arbstaettv/arbstaettv.htm
