ON-LAP 1303 - Page 32

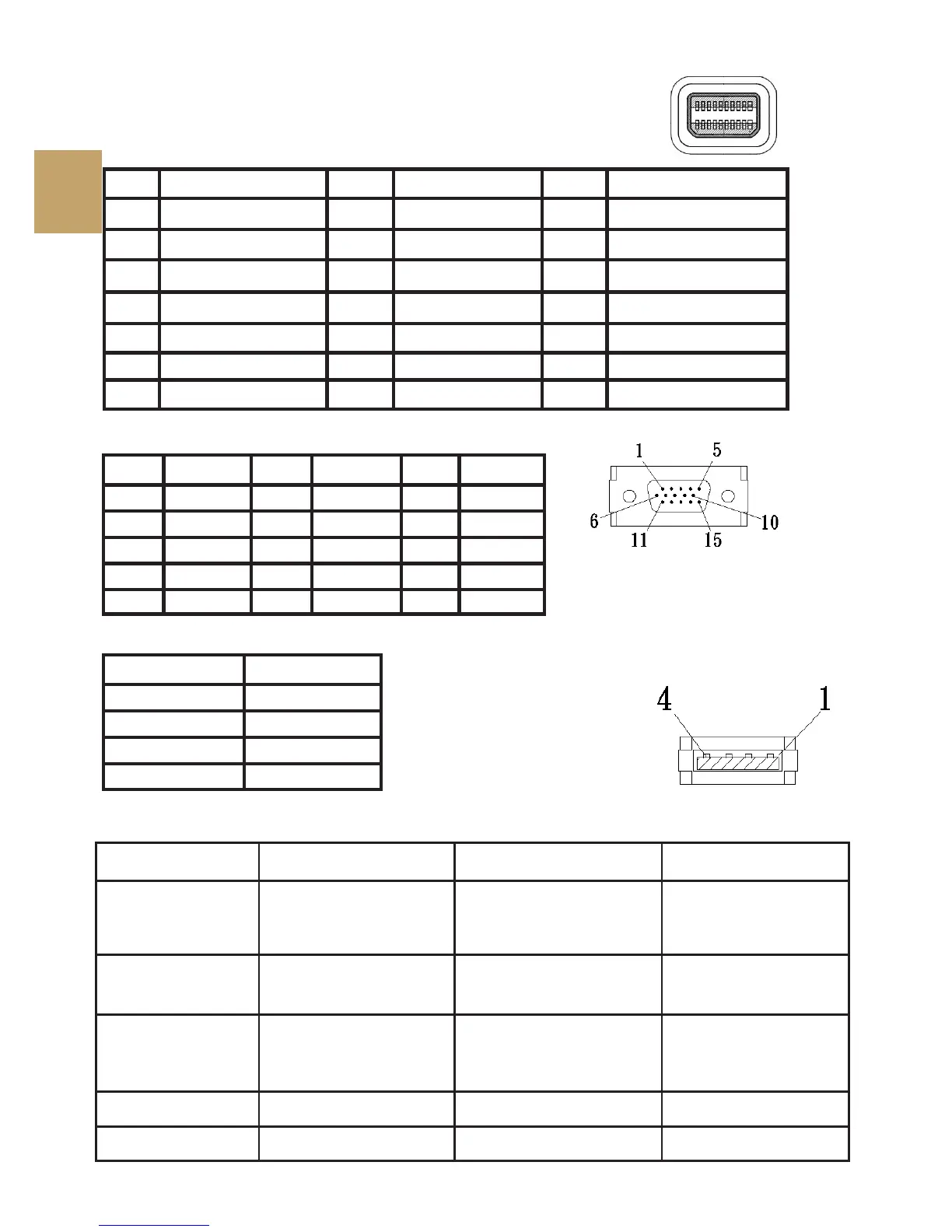

2. mini-DisplayPort コネクタのピン配列
3. VGA コネクタのピン配列
4. USB 電源コネクタピン
ピン 名称 ピン 名称 ピン 名称
1
RED
6
RGND 11 NC
2
GREEN
7
GGND 12 SDA
3
BLUE
8
BGND 13 HSYNC
4
NC
9
+5V 14 VSYNC
5 GND 10 SGND 15 SCL
図： VGA（D-Sub）コネクタ
(D-Sub 出力ポートに接続）
図： USB ケーブルコ
ネクタピン（5V DC
電源に接続）
ピン 名称
1 Vcc(+5V)
2 NC
3 NC
4 Ground
ピン 名称 ピン 名称 ピン 名称
1 GND 8 GND 15 ML_Lane2(p)
2 Hot Plug Detect 9 ML_Lane1(p) 16 AUX_CH(p)
3 ML_Lane0(p) 10 ML_Lane3(p) 17 ML_Lane2(n)
4 CONFIG1 11 ML_Lane1(n) 18 AUX_CH(n)
5 ML_Lane0(n) 12 ML_Lane3(n) 19 GND
6 CONFIG2 13 GND 20 DP PWR
7 GND 14 GND
図： mini-DisplayPort コネクタ
（mini-DisplayPort 出力ポートに接続）
29
その 3．仕様詳細
規格 On-Lap 1303H/J On-Lap 1303I On-Lap 1303A
パネル種別 13.3”TFT IPS
(16:9)LED バックラ
イト
13.3”TFT IPS(16:9)
LED バックラ イト
13.3”TFT TN
(16:9)LED バック
ライト
解像度/色数 1920 x1080/
1677 万色
1920 x1080/
1677 万色
1366 x768/
262K 色
視野角(標準値) 178°(H)/178°(V) 178°(H)/178°(V) 45°/20°/45°/45°
(Up/Down/Left/
Right)
コントラスト比 700:1 700:1 500:1
応答速度 14 (ms) 14 (ms) 8 (ms)
