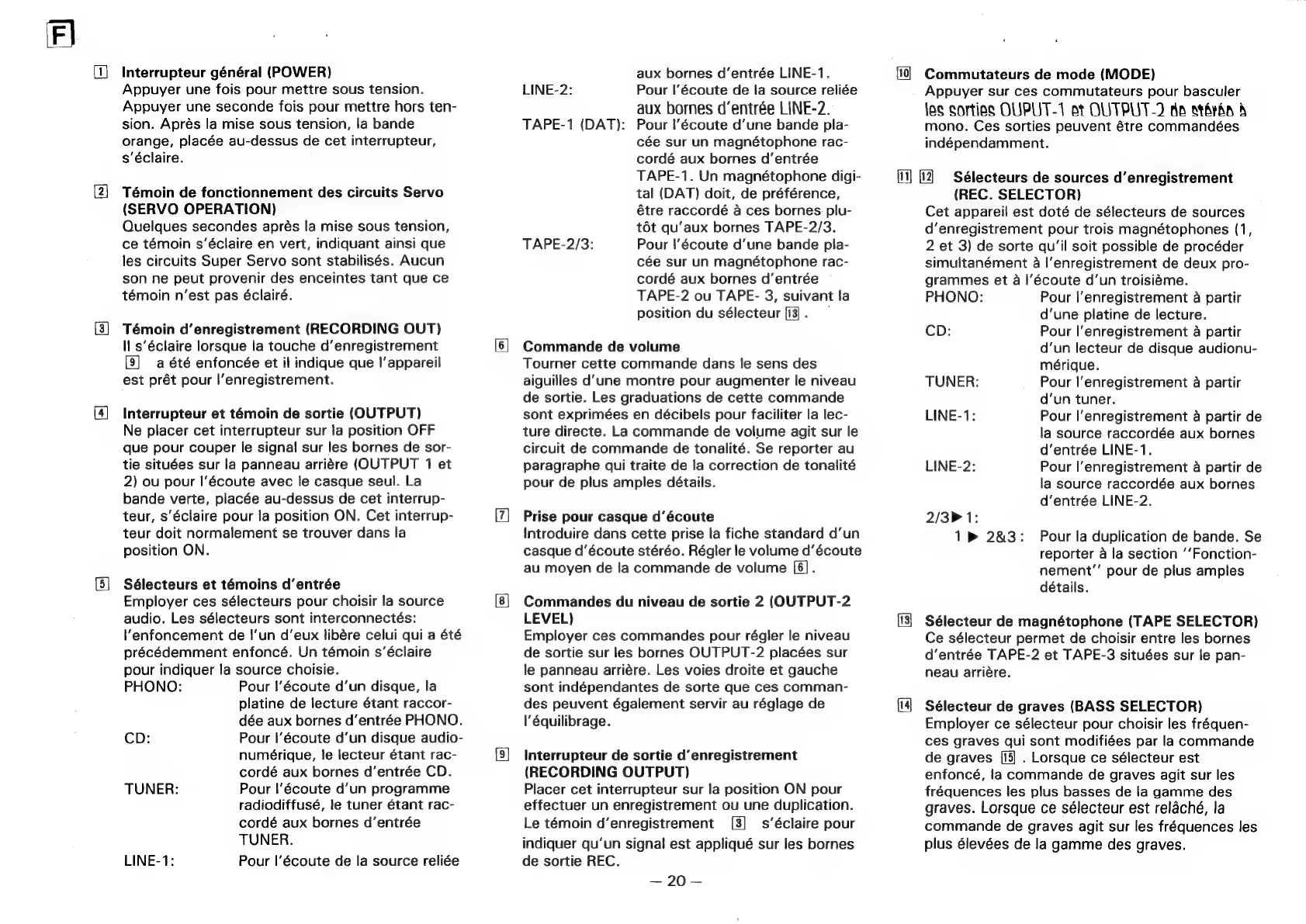

Onkyo P-308 - Page 20

Interrupteur général (POWER)
Appuyer une fois pour mettre sous tension.
Appuyer une seconde fois pour mettre hors ten-
sion. Aprés la mise sous tension, la bande
orange, placée au-dessus de cet interrupteur,
s‘éclaire.
Témoin de fonctionnement des circuits Servo
(SERVO OPERATION)
Quelques secondes aprés la mise sous tension,
ce témoin s‘éclaire en vert, indiquant ainsi que
les circuits Super Servo sont stabilisés. Aucun
son ne peut provenir des enceintes tant que ce
témoin n’est pas éclairé.
Témoin d’enregistrement (RECORDING OUT)
ll s’éclaire lorsque la touche d’enregistrement
[9] a été enfoncée et il indique que |’appareil
est prét pour l’enregistrement.
Interrupteur et témoin de sortie (QUTPUT)
Ne placer cet interrupteur sur la position OFF
que pour couper le signal sur les bornes de sor-
tie situées sur la panneau arriére (OUTPUT 1 et
2) ou pour I’écoute avec le casque seul. La
bande verte, placée au-dessus de cet interrup-
teur, s’éclaire pour la position ON. Cet interrup-
teur doit normalement se trouver dans la
position ON.
Sélecteurs et témoins d’entrée
Employer ces sélecteurs pour choisir la source
audio. Les sélecteurs sont interconnectés:
\‘enfoncement de I'un d’eux libére celui qui a été
précédemment enfoncé. Un témoin s’éclaire
pour indiquer la source choisie.
PHONO: Pour I’écoute d’un disque, la
platine de lecture étant raccor-
dée aux bornes d’entrée PHONO.
CD: Pour I’écoute d‘un disque audio-
numérique, le lecteur étant rac-
cordé aux bornes d’entrée CD.
TUNER: Pour |I’écoute d’un programme
radiodiffusé, le tuner étant rac-
cordé aux bornes d’entrée
TUNER.
LINE-1: Pour |’écoute de la source reliée
aux bornes d’entrée LINE-1.
Pour I’écoute de la source reliée
aux bornes d’entrée LINE-2.
Pour |’écoute d’une bande pla-
cée sur un magnétophone rac-
cordé aux bornes d’entrée
TAPE-1. Un magnétophone digi-
tal (DAT) doit, de préférence,
étre raccordé a ces bornes. plu-
t6t qu’aux bornes TAPE-2/3.
Pour {’écoute d’une bande pla-
cée sur un magnétophone rac-
cordé aux bornes d’entrée
TAPE-2 ou TAPE- 3, suivant la
position du sélecteur {13}.
LINE-2:
TAPE-1 (DAT):
TAPE-2/3:
Commande de volume
Tourner cette commande dans le sens des
aiguilles d’‘une montre pour augmenter le niveau
de sortie. Les graduations de cette commande
sont exprimées en décibels pour faciliter la lec-
ture directe. La commande de volume agit sur le
circuit de commande de tonalité. Se reporter au
paragraphe qui traite de la correction de tonalité
pour de plus amples détails.
Prise pour casque d’écoute
Introduire dans cette prise la fiche standard d’un
casque d’écoute stéréo. Régler le volume d’écoute
au moyen de la commande de volume [6].
Commandes du niveau de sortie 2 (OUTPUT-2
LEVEL)
Employer ces commandes pour régier le niveau
de sortie sur les bornes OUTPUT-2 placées sur
le panneau arriére. Les voies droite et gauche
sont indépendantes de sorte que ces comman-
des peuvent également servir au réglage de
léquilibrage.
Interrupteur de sortie d’enregistrement
(RECORDING OUTPUT)
Placer cet interrupteur sur la position ON pour
effectuer un enregistrement ou une duplication.
Le témoin d’enregistrement [3] s’éclaire pour
indiquer qu‘un signal est appliqué sur les bornes
de sortie REC.
= IOs:
Commutateurs de mode (MODE)
Appuyer sur ces commutateurs pour basculer
les sorties OUPUT-1 at OUTPLT-3 ro atavdn &
mono. Ces sorties peuvent étre commandées
indépendamment.
(1i] 12] Sélecteurs de sources d’enregistrement
(REC. SELECTOR)
Cet appareil est doté de sélecteurs de sources
d’enregistrement pour trois magnétophones (1,
2 et 3) de sorte qu’il soit possible de procéder
simultanément a l’enregistrement de deux pro-
grammes et a |’écoute d’un troisiéme.
PHONO: Pour l’enregistrement a partir
d’une platine de lecture.
CD: Pour l’enregistrement a partir
d’un lecteur de disque audionu-
meérique.
Pour l’enregistrement a partir
d’un tuner.
Pour l’enregistrement a partir de
la source raccordée aux bornes
d’entrée LINE-1.
Pour Il’enregistrement a partir de
la source raccordée aux bornes
d’entrée LINE-2.
TUNER:
LINE-1:
LINE-2:
2/3 1:
1 > 2&3: Pour la duplication de bande. Se
reporter a la section ‘‘Fonction-
nement’’ pour de plus amples
détails.
Sélecteur de magnétophone (TAPE SELECTOR)
Ce sélecteur permet de choisir entre les bornes
d’entrée TAPE-2 et TAPE-3 situées sur le pan-
neau arriére.
Sélecteur de graves (BASS SELECTOR)
Employer ce sélecteur pour choisir les fréquen-
ces graves qui sont modifiées par la commande
de graves [15] . Lorsque ce sélecteur est
enfoncé, la commande de graves agit sur les
fréquences les plus basses de la gamme des
graves. Lorsque ce sélecteur est relaché, la
commande de graves agit sur les fréquences les
plus élevées de la gamme des graves.
