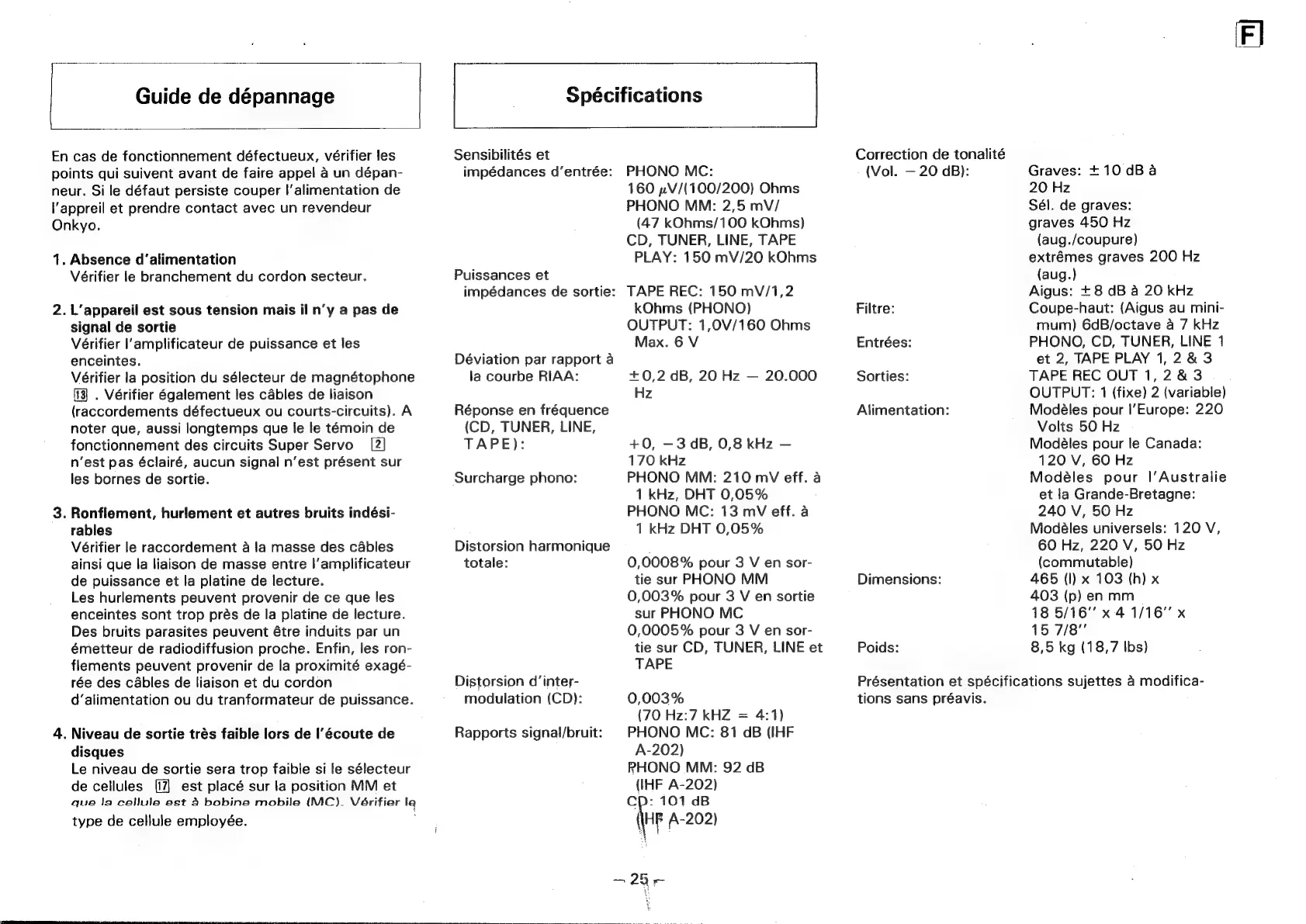

Guide de dépannage
En cas de fonctionnement défectueux, vérifier les
points qui suivent avant de faire appel 4 un dépan-
neur. Si le défaut persiste couper I’alimentation de
l’appreil et prendre contact avec un revendeur
Onkyo.
1. Absence d’alimentation
Vérifier le branchement du cordon secteur.
2. L’appareil est sous tension mais il n’y a pas de
signal de sortie
Vérifier I’'amplificateur de puissance et Jes
enceintes.
Vérifier la position du sélecteur de magnétophone
{13} . Vérifier également les cables de liaison
(raccordements défectueux ou courts-circuits). A
noter que, aussi longtemps que le le témoin de
fonctionnement des circuits Super Servo [2]
n’est pas éclairé, aucun signal n’est présent sur
les bornes de sortie.
3. Ronflement, hurlement et autres bruits indési-
rables
Vérifier le raccordement a la masse des cables
ainsi que la liaison de masse entre |’amplificateur
de puissance et la platine de lecture.
Les hurlements peuvent provenir de ce que les
enceintes sont trop prés de la platine de lecture.
Des bruits parasites peuvent étre induits par un
émetteur de radiodiffusion proche. Enfin, les ron-
flements peuvent provenir de la proximité exagé-
rée des cables de liaison et du cordon
d’alimentation ou du tranformateur de puissance.
. Niveau de sortie trés faible lors de |’écoute de
disques
Le niveau de sortie sera trop faible si le sélecteur
de cellules est placé sur la position MM et
que la cellule est A bobine mobile (MC). Vérifier lq
type de cellule employée.
Spécifications
Sensibilités et
impédances d’entrée:
Puissances et
impédances de sortie:
PHONO MC:
160 2V/(100/200) Ohms
PHONO MM: 2,5 mV/
(47 kOhms/100 kOhms)
CD, TUNER, LINE, TAPE
PLAY: 150 mV/20 kOhms
TAPE REC: 150 mV/1,2
kOhms (PHONO)
OUTPUT: 1,0V/160 Ohms
Max. 6 V
Déviation par rapport a
la courbe RIAA:
Réponse en fréquence
(CD, TUNER, LINE,
TAPE):
Surcharge phono:
Distorsion harmonique
totale:
Distorsion d’intey-
modulation (CD):
Rapports signal/bruit:
+0,2 dB, 20 Hz — 20.000
Hz
+0, —3 dB, 0,8 kHz —
170 kHz
PHONO MM: 210 mV eff. a
1 kHz, DHT 0,05%
PHONO MC: 13 mV eff. a
1 kHz DHT 0,05%
0,0008% pour 3 V en sor-
tie sur PHONO MM
0,003% pour 3 V en sortie
sur PHONO MC
0,0005% pour 3 V en sor-
tie sur CD, TUNER, LINE et
TAPE
0,003 %
(70 Hz:7 kHZ = 4:1)
PHONO MC: 81 aB (IHF
A-202)
PHONO MM: 92 dB
(IHF A-202)
{ 101 dB
( HP A-202)
= 28 -
Correction de tonalité
(Vol. — 20 dB):
Filtre:
Entrées:
Sorties:
Alimentation:
Dimensions:
Poids:
Graves: +10 dBa
20 Hz
Sél. de graves:
graves 450 Hz
(aug./coupure)
extrémes graves 200 Hz
(aug.)
Aigus: +8 dB a 20 kHz
Coupe-haut: (Aigus au mini-
mum) 6dB/octave a 7 kHz
PHONO, CD, TUNER, LINE 1
et 2, TAPE PLAY 1,2 & 3
TAPE REC OUT 1,2&3
OUTPUT: 1 (fixe) 2 (variable)
Modéles pour |’Europe: 220
Volts 50 Hz
Modéles pour le Canada:
120 V, 60 Hz
Modéles pour |’Australie
et la Grande-Bretagne:
240 V, 50 Hz
Modéles universels: 120 V,
60 Hz, 220 V, 50 Hz
(commutable)
465 (I) x 103 (h) x
403 (p) en mm
18 5/16" x 4 1/16” x
15 7/8"
8,5 kg (18,7 Ibs)
Présentation et spécifications sujettes a modifica-
tions sans préavis.
